Linea 5000 ed i relativi moduli aggiuntivi possono essere installati da incasso oppure da parete/fuorimuro in diverse combinazioni.

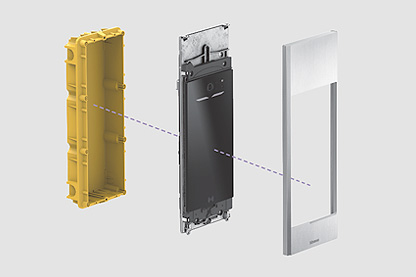

Installazione da incasso del modulo display A/V. 345000
Installazione da incasso del modulo display A/V. 345000

La cornice di finitura è disponibile in 5 diverse finiture: Alluminio (345101), Nickel (345102), Oro (345103), Titanio (345104) e Acciaio (345105).

Installazione da parete del modulo display A/V. 345000
Installazione da parete del modulo display A/V. 345000

Scatola da parete disponibile in finitura Alluminio (345331) o Nickel (345332). La cornice di finitura è disponibile in 5 diverse finiture: Alluminio (345101), Nickel (345102), Oro (345103), Titanio (345104) e Acciaio (345105).

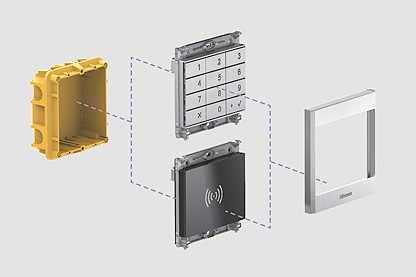

Installazione da incasso stand-alone dei moduli accessori
Installazione da incasso stand-alone dei moduli accessori

Il modulo accessorio può essere una tastiera (345500-345510) o uno Smart Access RFID (345520). La cornice di finitura è disponibile in 5 diverse finiture: Alluminio (345201), Nickel (345202), Oro (345203), Titanio (345204) e Acciaio (345205).

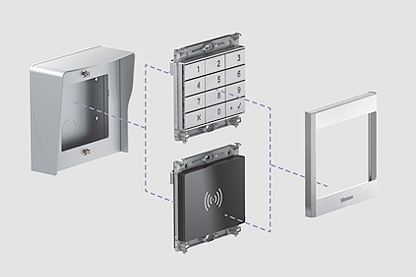

Installazione da parete stand-alone dei moduli accessori
Installazione da parete stand-alone dei moduli accessori

Scatola da parete disponibile in finitura Alluminio (345311) o finitura Nickel (345312). Il modulo accessorio può essere tastiera (345500-345510) o Smart Access RFID (345520). La cornice di finitura è disponibile in 5 diverse finiture: Alluminio (345201), Nickel (345202), Oro (345203), Titanio (345204) e Acciaio (345205).

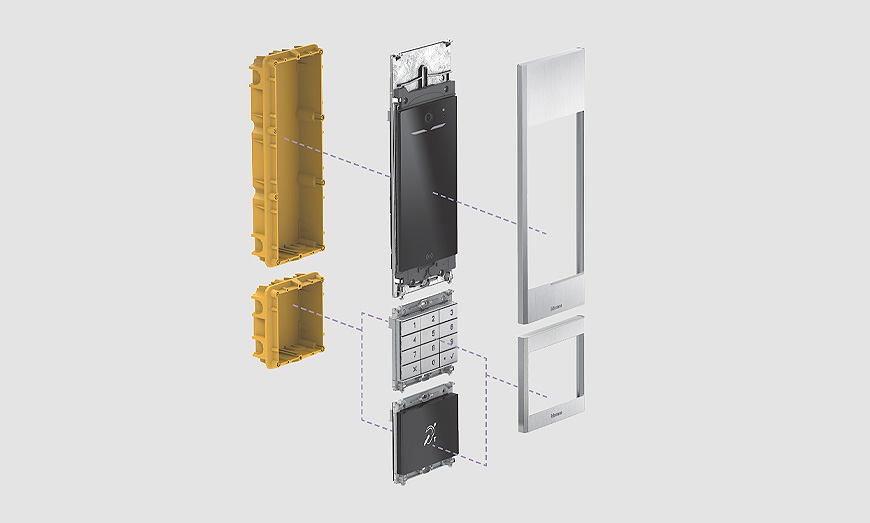

Installazione da incasso (3 + 1) del modulo display A/V. 345000 + modulo accessorio
Installazione da incasso (3 + 1) del modulo display A/V. 345000 + modulo accessorio

Il modulo aggiuntivo può essere tastiera (345500-345510) o Teleloop (345530). Da completare con le apposite cornici di finitura, disponibili in 5 diverse finiture.

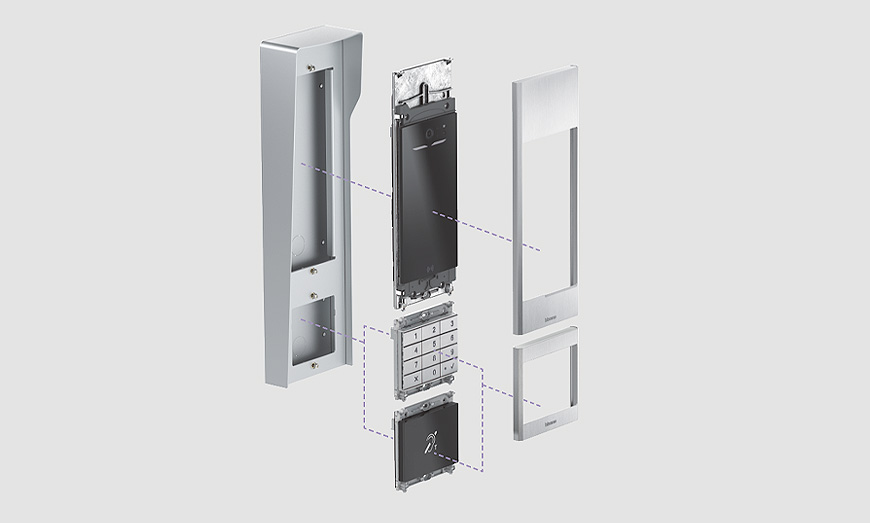

Installazione da parete (3 + 1) del modulo display A/V. 345000 + modulo accessorio
Installazione da parete (3 + 1) del modulo display A/V. 345000 + modulo accessorio

Scatola da parete disponibile in finitura Alluminio (345341) o Nickel (345342). Il modulo aggiuntivo può essere tastiera (345500-345510) o Teleloop (345530). Da completare con le apposite cornici di finitura, disponibili in 5 diverse finiture.

Installazione

Si raccomanda di installare la pulsantiera esterna ad un'altezza di 180 cm (livello alto) dal pavimento.
Per consentire l'uso del posto esterno da parte di persone diversamente abili, l'altezza di installazione consigliata è di 90 - 130 cm (livello alto) - Altezza consigliata, salvo specifiche normative.

La telecamera non deve essere installata di fronte a fonti di luce o in posizioni in cui il soggetto ripreso sia retroilluminato.

Installazione
Dati dimensionali
Dati dimensionali Linea 5000
Dati dimensionali Linea 5000
