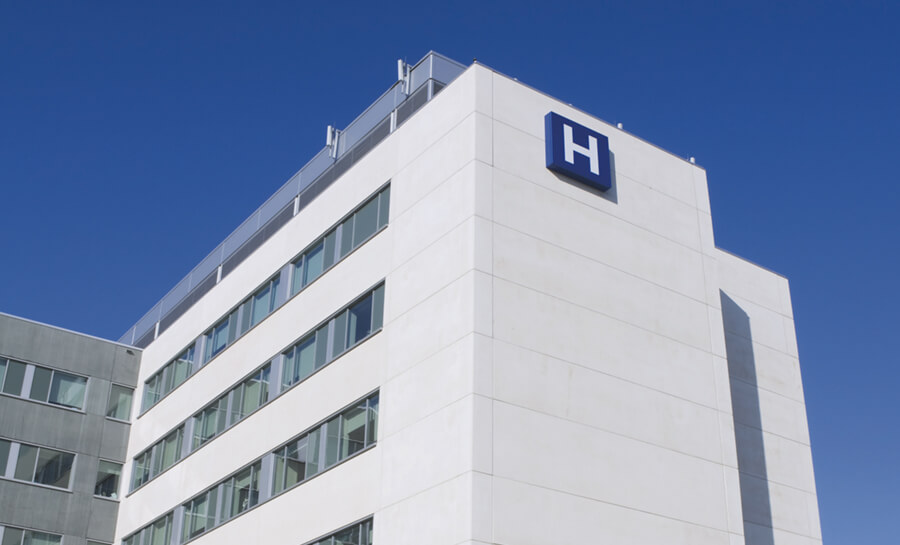

Idee e soluzioni per progettare impianti in strutture medicalizzate o ospedaliere

Soluzioni per la distribuzione energia, l’illuminazione e per la segnalazione e chiamate infermiere nelle strutture sanitarie come: ospedali, cliniche, case di cura, case di riposo e RSA.

Soluzioni impiantistiche per ogni tipologia di struttura sanitaria

Un’ampia gamma di soluzioni specifiche garantisce la realizzazione e la gestione di ospedali di tutte le dimensioni:


  • Sistema di chiamata infermiera con tracciabilità e memoria eventi
  • Applique Compact di illuminazione
  • Testaletto Compact accessoriabile
  • Canale gas tipo S (piccolo)
  • Canale gas XL (grande)
  • Linea civile Màtix in versione antibatterica
  • Quadri elettrici ad uso medico.


I sistemi per l’illuminazione generale, il cablaggio strutturato, quadri e armadi per distribuzione dell’energia, le canalizzazioni per la distribuzione dei cavi, i gruppi di continuità UPS, completano tutto ciò che è necessario per realizzare un impianto elettrico in un ospedale.

4_STRUTTMEDICALI_1
4_STRUTTMEDICALI_2
4_STRUTTMEDICALI_3
5_STRUTTMEDICALI_1
5_STRUTTMEDICALI_2
5_STRUTTMEDICALI_3

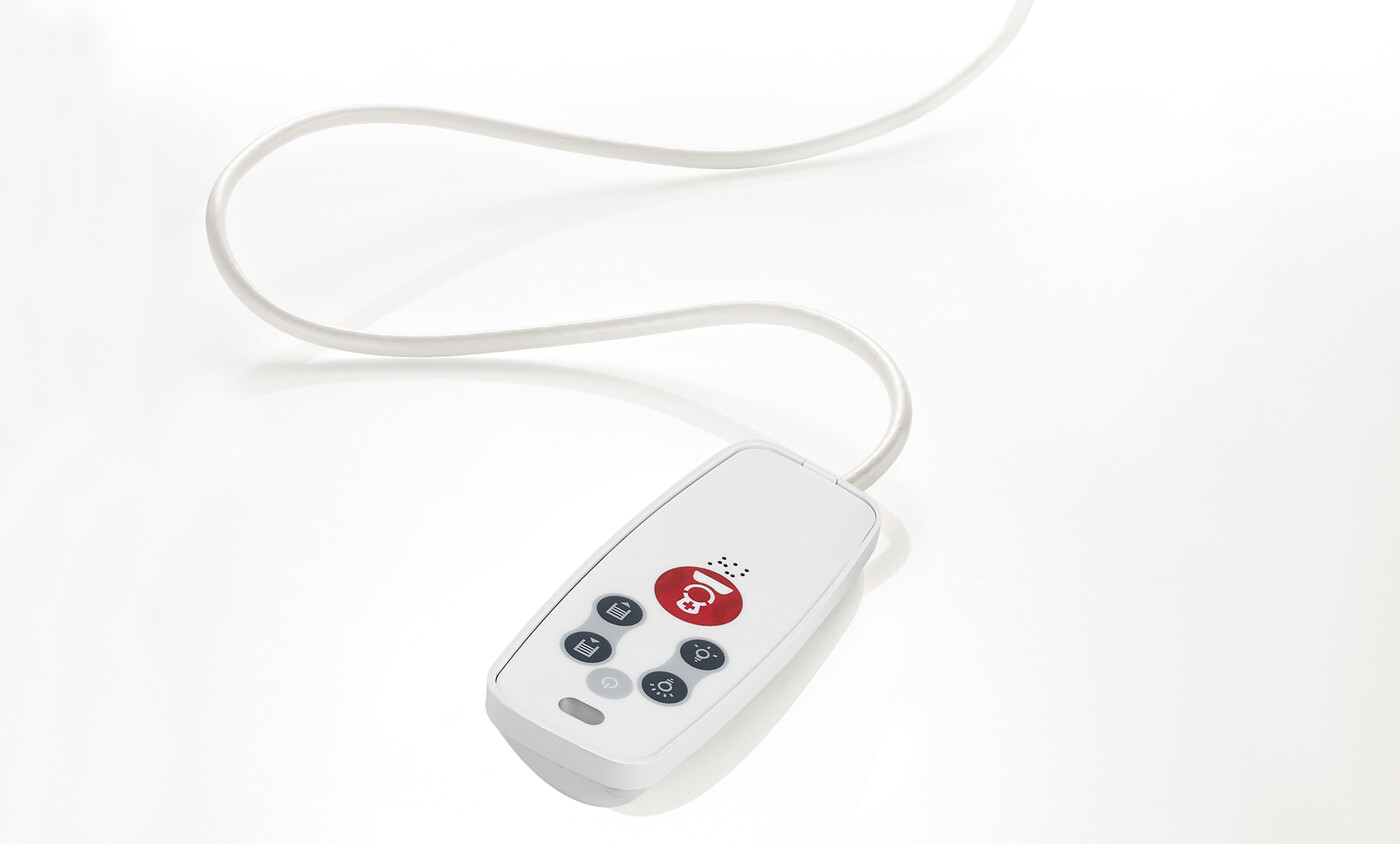

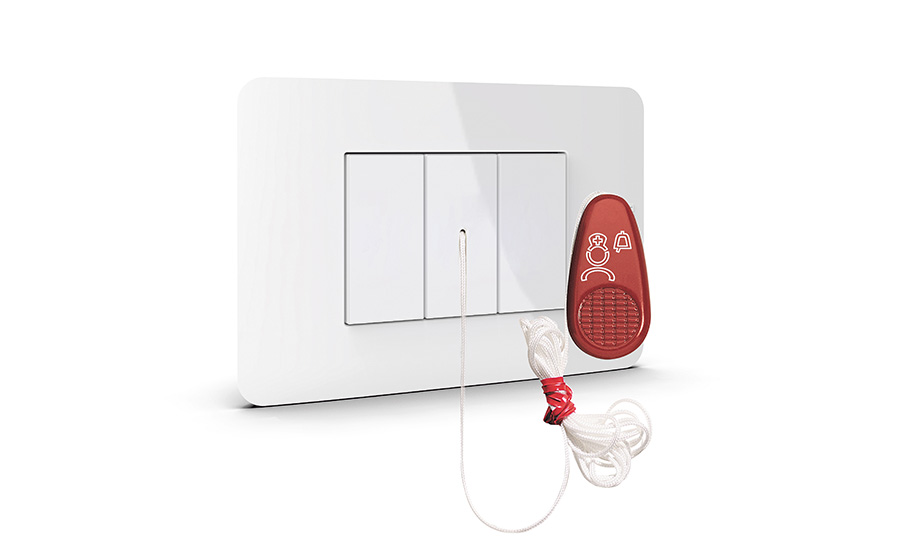

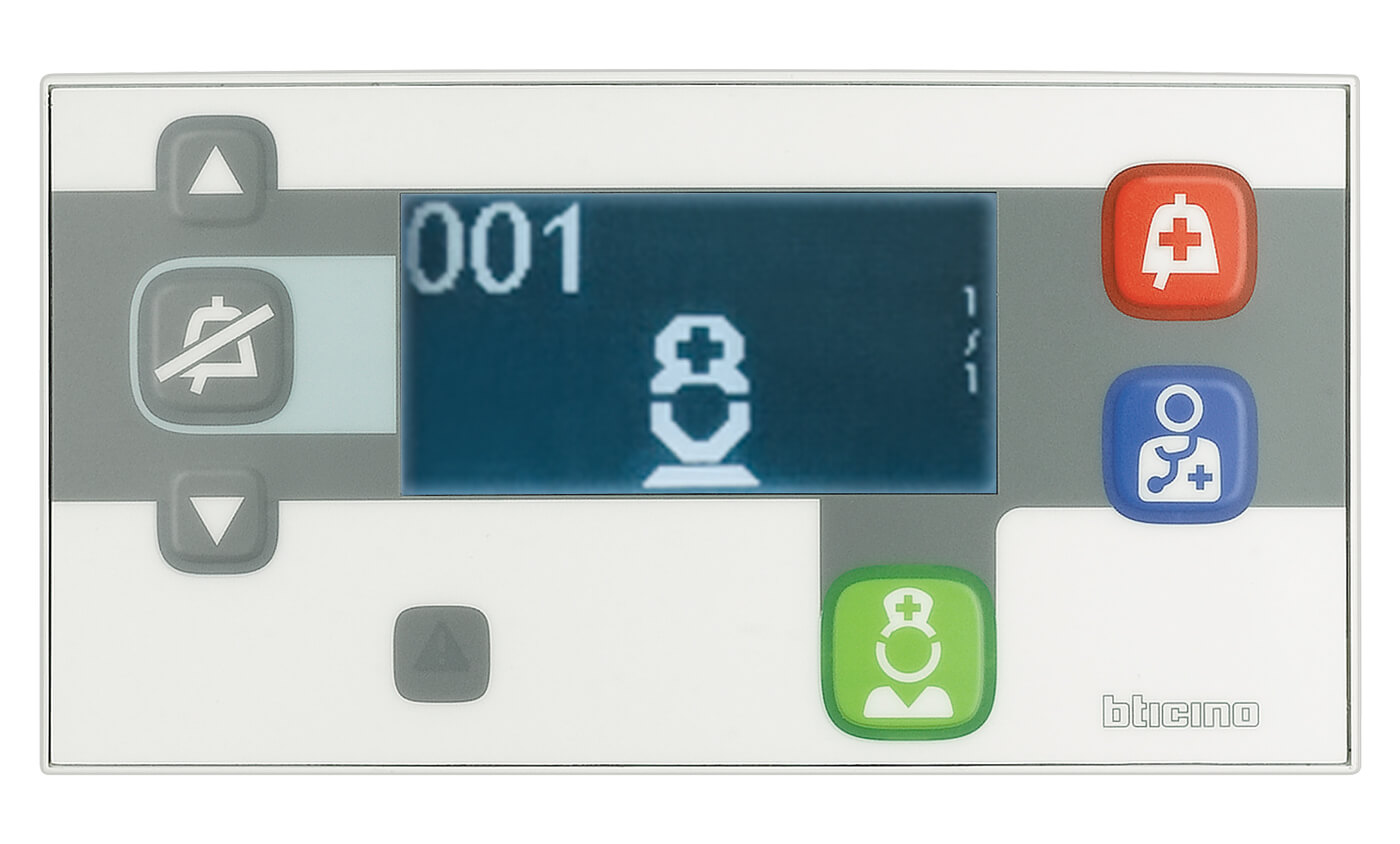

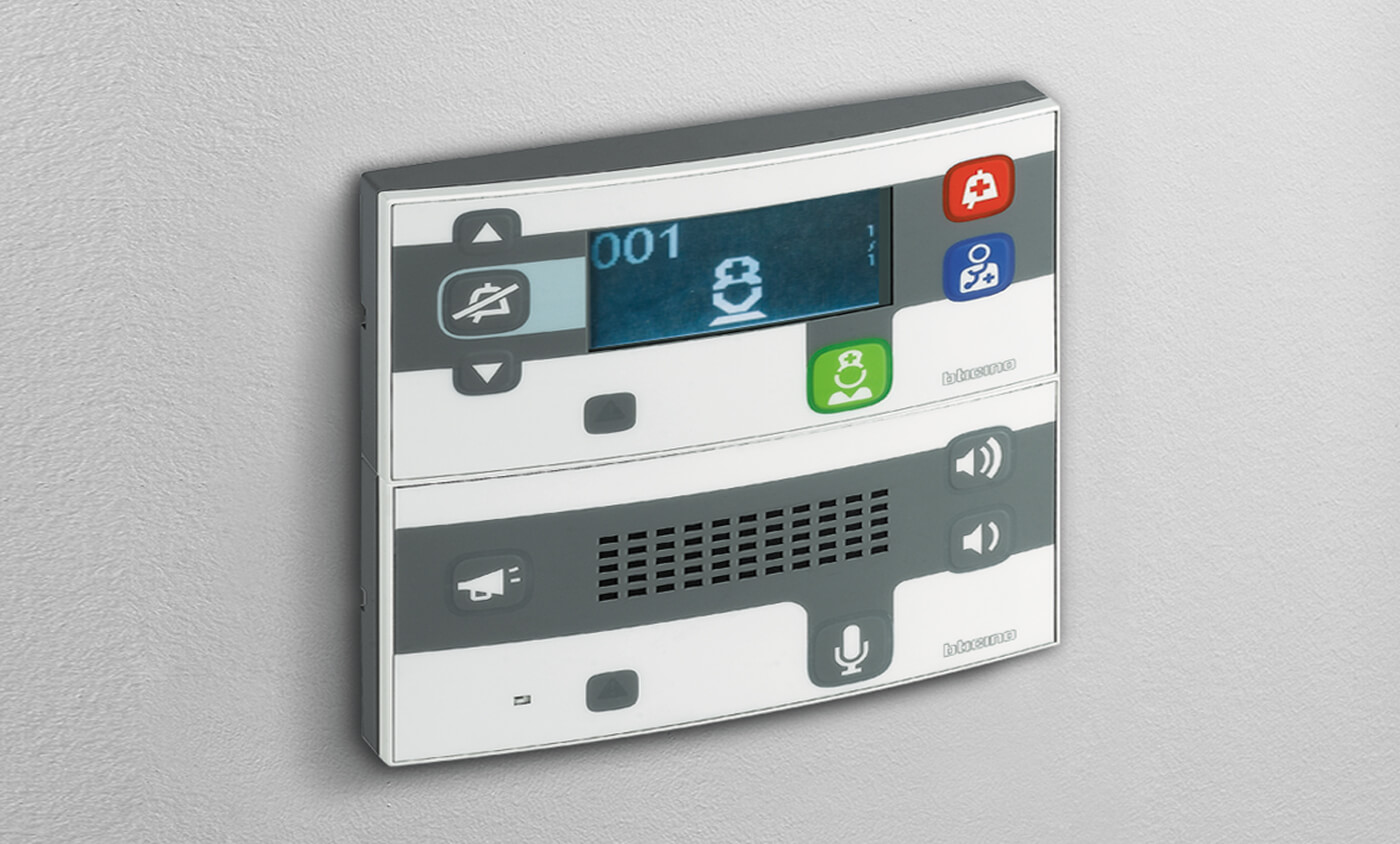

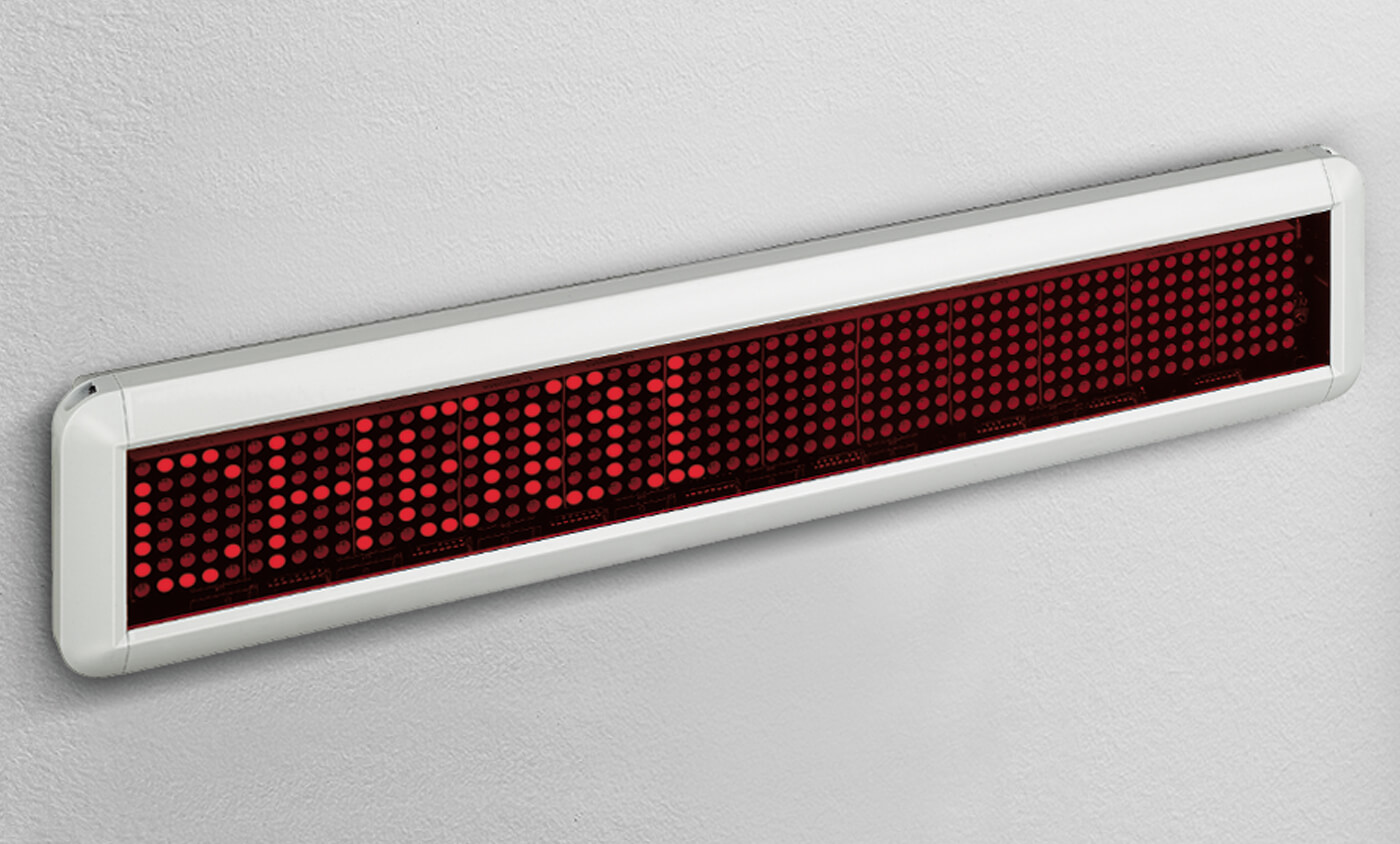

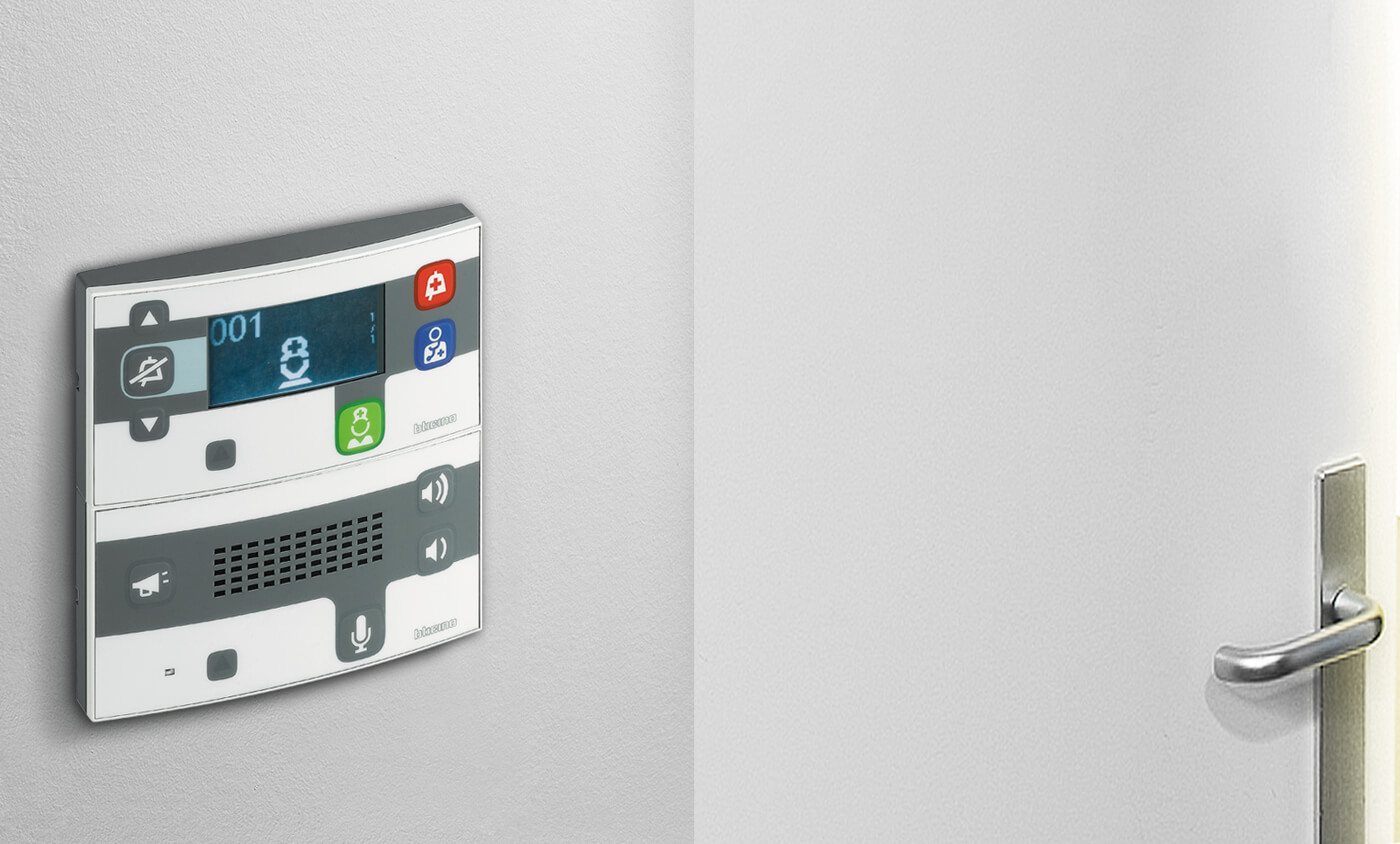

Sistema di chiamata infermiera, visivo ed acustico

Il sistema di chiamata permette di realizzare impianti con comunicazione visiva e acustica che, grazie alla tecnologia BUS-SCS, possono essere installati con semplicità e rapidità.

I dispositivi sono connessi tra loro tramite un cavo bus twistato e sono alimentati da una tensione di 27 Vdc.

Le chiamate possono essere inviate anche a telefoni cordless come messaggi di testo (SMS), con la possibilità  di archiviare e visualizzare le chiamate tramite PC, grazie alla funzione “tracciabilità eventi".

Il sistema è stato progettato in conformità  alla norma VDE0834.

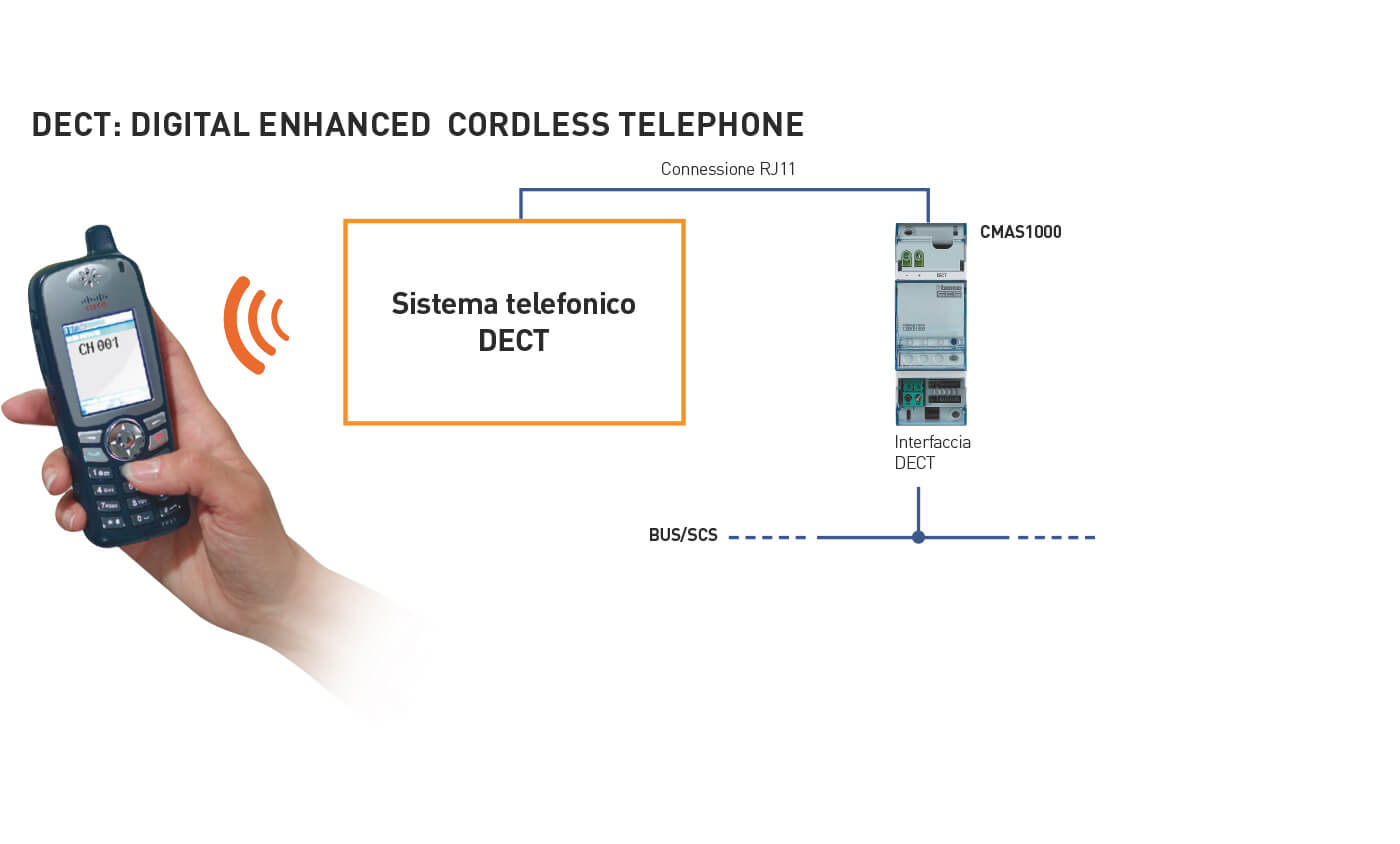

Rintracciabilità del personale e tracciabilità eventi

Il sistema permette la rintracciabilità del personale ospedaliero tramite telefono cordless.

Le informazioni sulla chiamata possono essere visualizzate contemporaneamente sul display del telefono cordless “DECT” del personale tramite l’uso dell’interfaccia DECT,  che collegata al BUS-SCS, consente l’inoltro di informazioni testuali al sistema DECT.

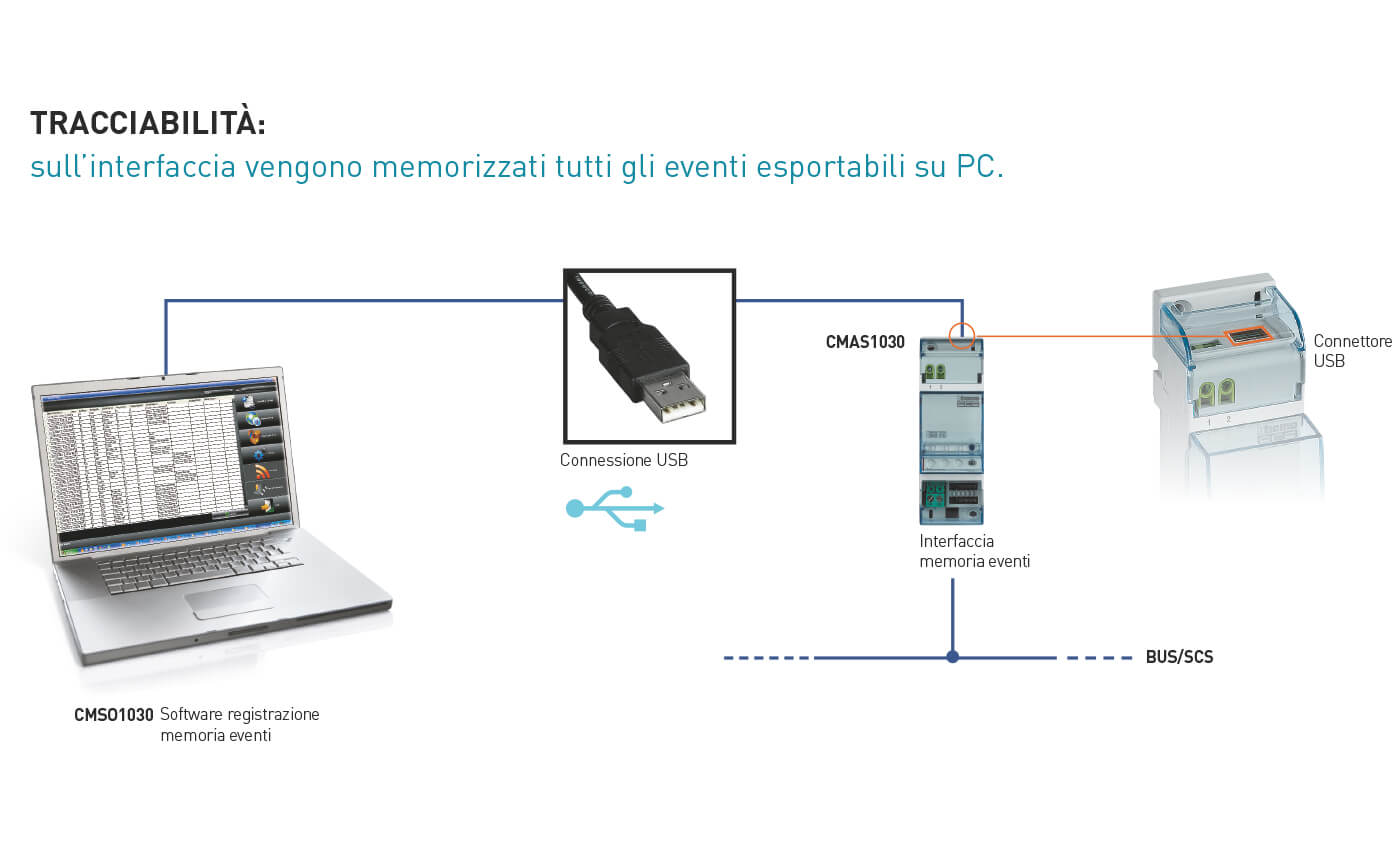

Tramite il «Software di Registrazione Eventi» il sistema consente l’esportazione su PC degli eventi memorizzati sull’interfaccia «Memoria Eventi» e la visualizzazione degli eventi (data, ora, tipologia, provenienza, destinazione, ecc..), con l’esportazione nei formati standard CSV e XML per un’analisi dettagliata.

6_STRUTTMEDICALI_1
6_STRUTTMEDICALI_2
7_STRUTTMEDICALI_1
7_STRUTTMEDICALI_2
7_STRUTTMEDICALI_3

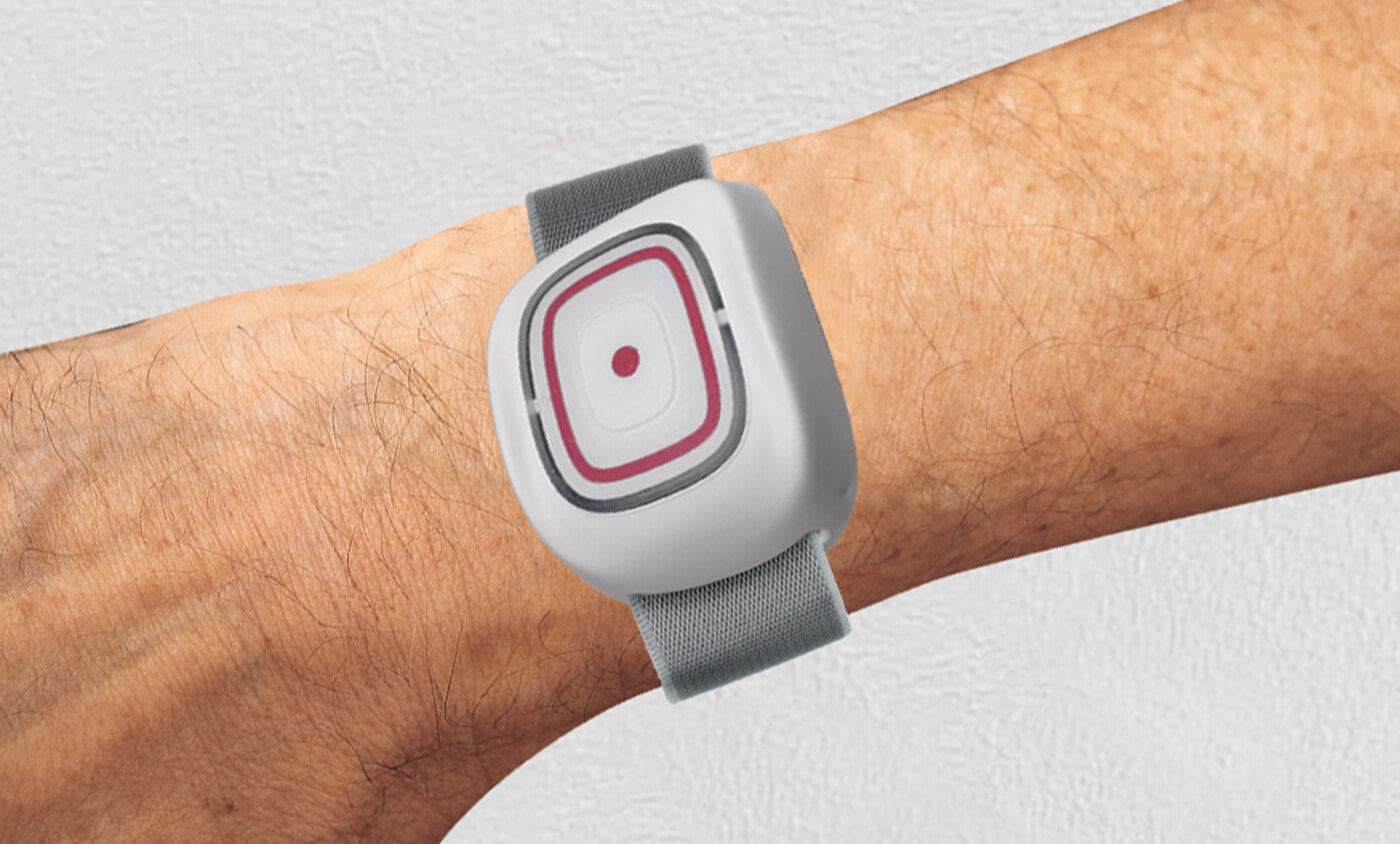

Chiamata al personale ospedaliero anche in mobilità

Per una maggiore sicurezza dei pazienti, in particolare negli istituti per anziani come le RSA, sono disponibili dispositivi per la richiesta di assistenza in mobilità.

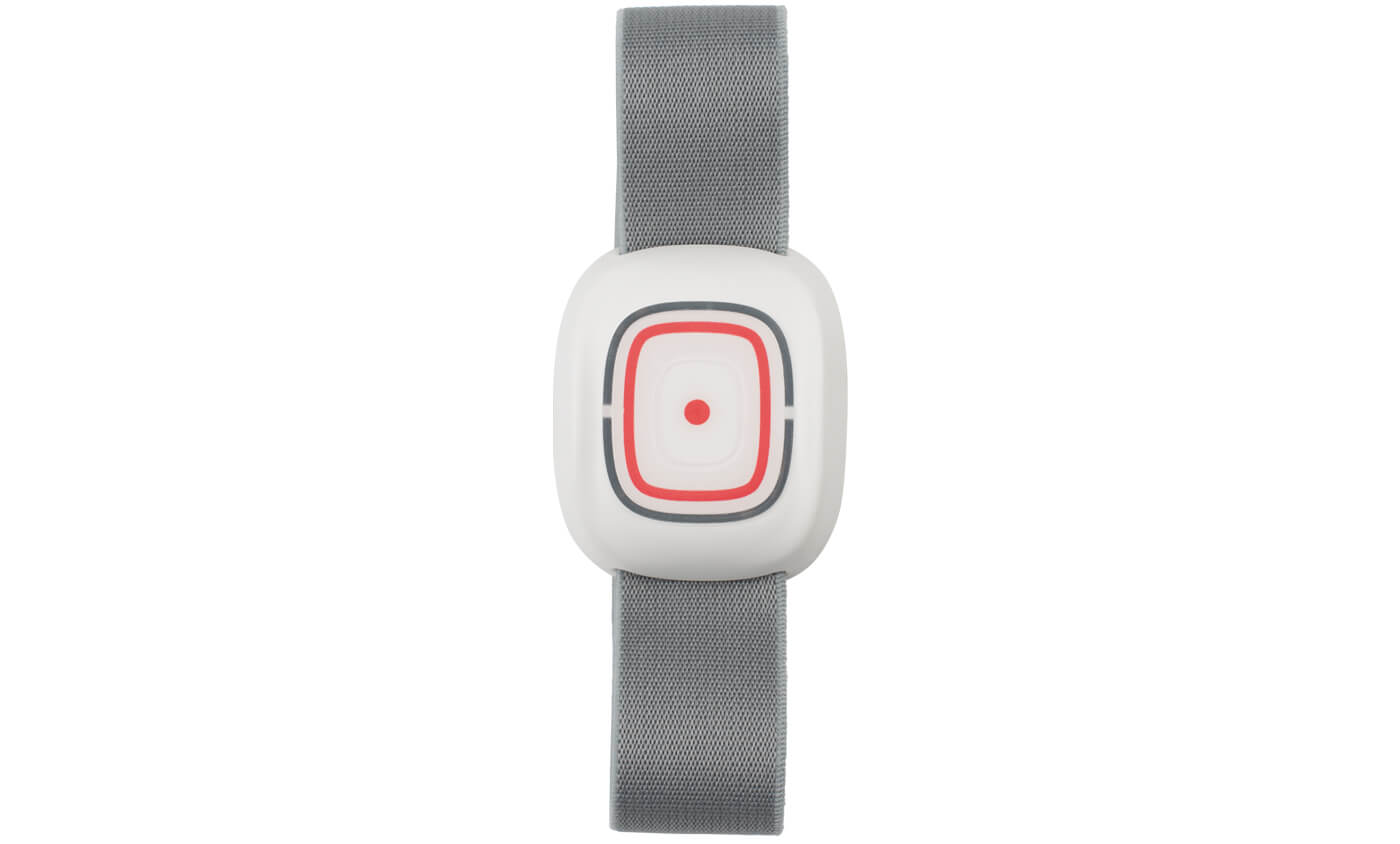

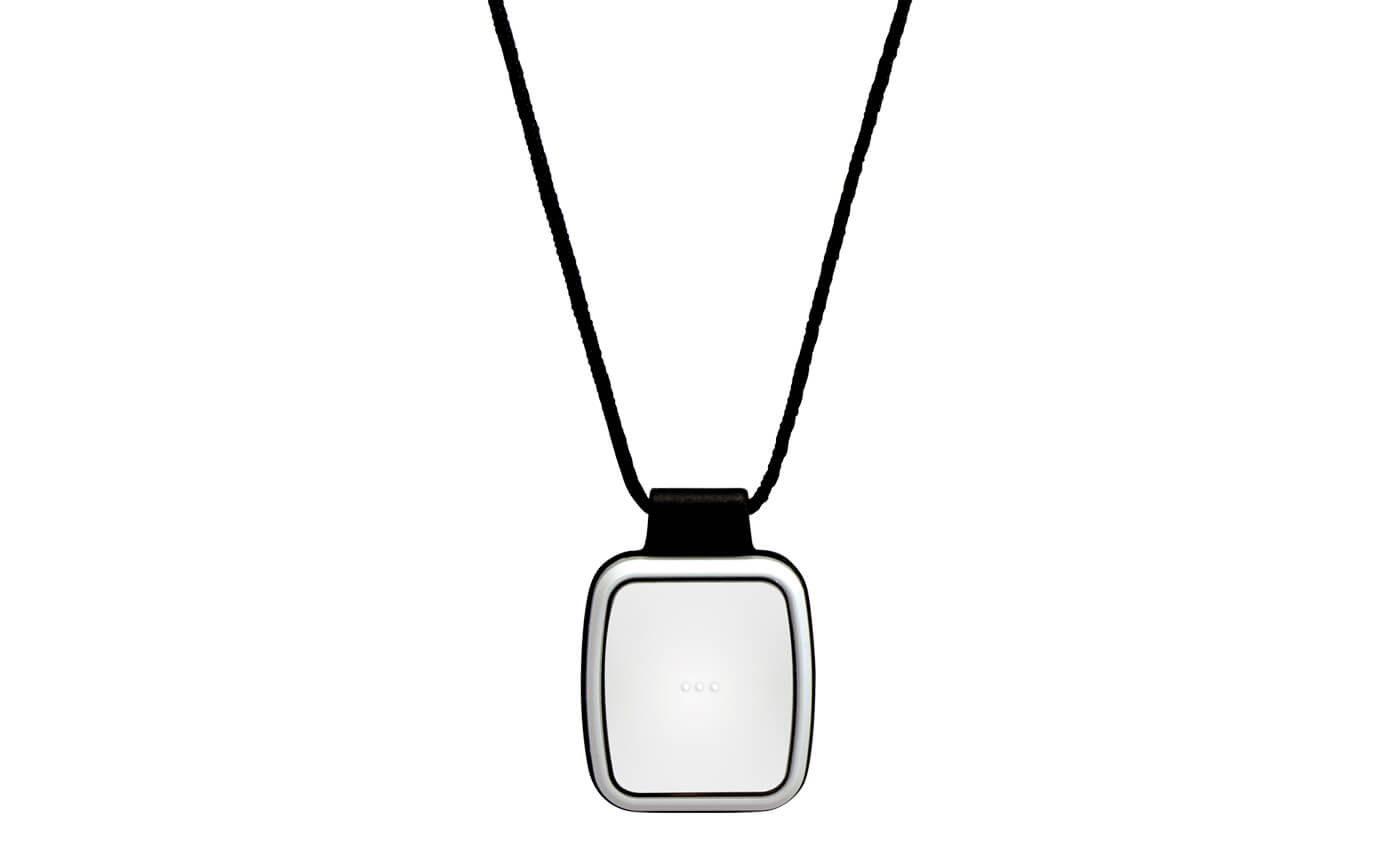

Tramite medaglione o il braccialetto wireless è possibile richiedere l’assistenza al personale medico in modo complementare al sistema di chiamata filare (Pulsantiera Paziente).

I dispositivi wireless estendono la potenzialità dell’impianto filare ed entrambe le modalità di richiesta di assistenza possono convivere nello stesso impianto.

Dall’applique per l’illuminazione fino al testaletto con canale gas integrato

Una gamma completa per attrezzare la camera del paziente: dalla semplice applique per la sola l’illuminazione negli ambienti assistenziali, fino alle versioni di testaletto con il canale gas integrato per gli ambienti medicalizzati (accessoriati con comando luci, automazioni di camera e prese energia e rete dati).

Il testaletto Compact integrato con il canale gas XL è un dispositivo elettromedicale di Classe IIB.

I testaletto sono disponibili nei colori Tech, Bianco e a richiesta, nella versione Antibatterica di colore bianco o altri colori RAL, inoltre si possono avere sia con lampade tradizionali fluorescenti T5 sia a LED.

8_STRUTTMEDICALI_1
8_STRUTTMEDICALI_2
Soluzioni per la camera del paziente: applique, testaletto con canale gas separato o integrato
9_STRUTTMEDICALI_2
Applique

Destinate alla sola illuminazione della camera.

Versione LED o fluorescente


  • Finiture nei colori: alluminio anodizzato e bianco antibatterico.
  • Luce gestita solamente mediante comandi a muro, esterni all’applique
9_STRUTTMEDICALI_2
Testaletto
  • Testaletto estremamente compatto con moduli funzioni a scelta
  • Versione LED o fluorescente
  • Finiture nei colori: alluminio anodizzato e bianco antibatterico.
  • Moduli funzioni installabile a DX o a SX
  • Possibilità di installare anche la presa per il pulsante di chiamata e dispositivi delle serie civili.
  • Dispositivi installabili in estetica Màtix e Livinglight nella versione Tech.
9_STRUTTMEDICALI_3
Testaletto elettromedicale con canale GAS XL o S separato
  • Versione LED o fluorescente
  • Finiture nei colori: alluminio anodizzato e bianco antibatterico.
  • Moduli funzioni installabile a DX o a SX
  • Possibilità di installare anche la presa per il pulsante di chiamata e dispositivi di serie civili.
  • Dispositivi installabili in estetica Màtix e Livinglight nella versione Tech.
9_STRUTTMEDICALI_4
Testaletto elettromedicale di classe IIB integrabile con il solo canale GAS XL
  • Versione LED o fluorescente
  • Finiture nei colori: alluminio anodizzato e bianco antibatterico.
  • Moduli funzioni installabili a DX e a SX
  • Possibilità di installare anche la presa per il pulsante di chiamata e dispositivi di serie civili.
  • Dispositivi installabili in estetica Màtix e Livinglight nella versione Tech.
  • Installazione di max 3 valvole gas
11_STRUTTMEDICALI_1
11_STRUTTMEDICALI_2
11_STRUTTMEDICALI_3

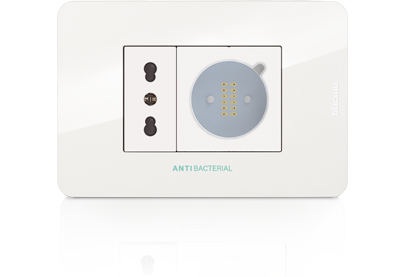

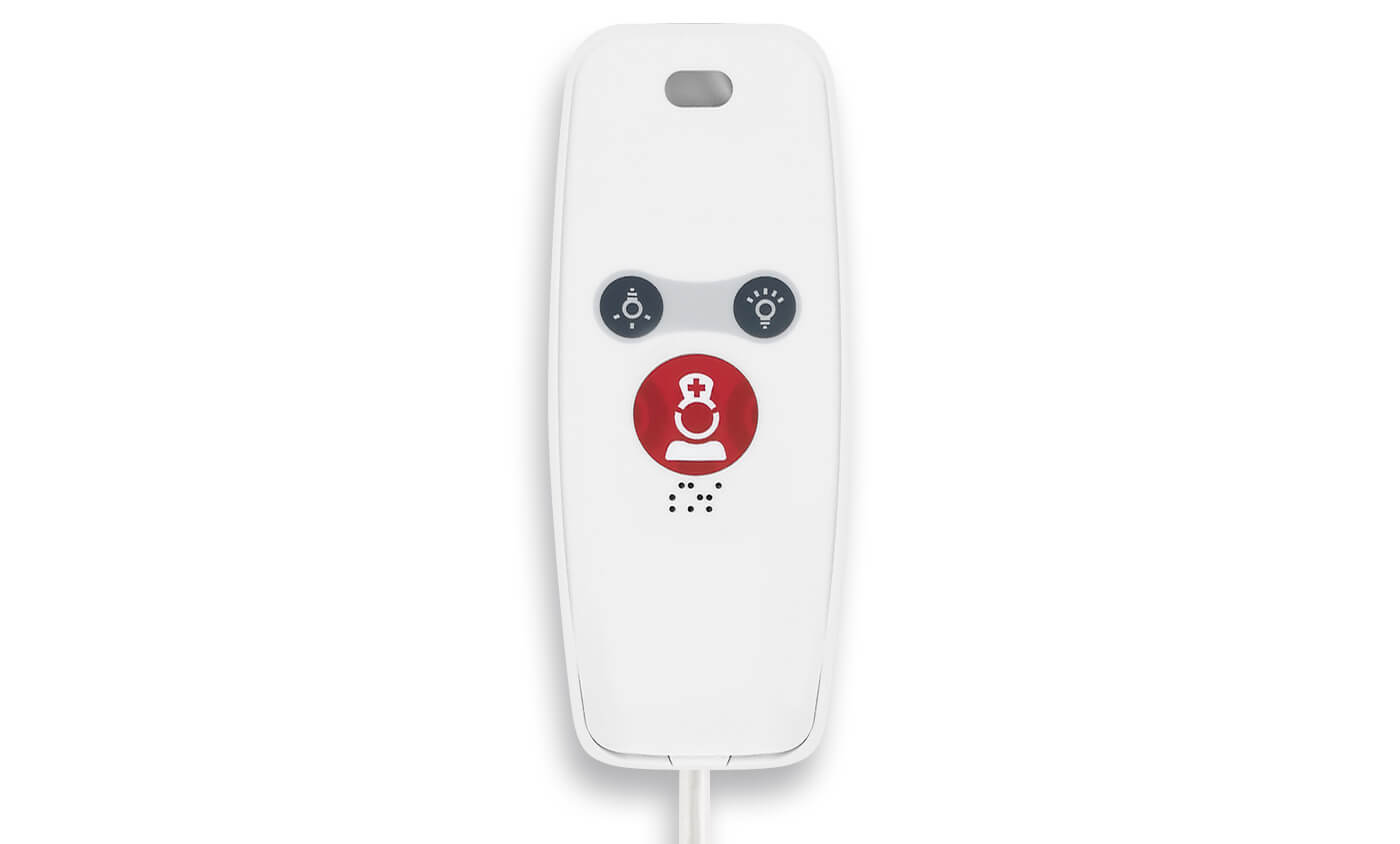

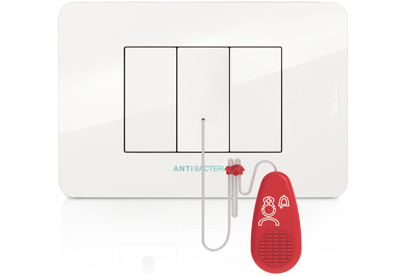

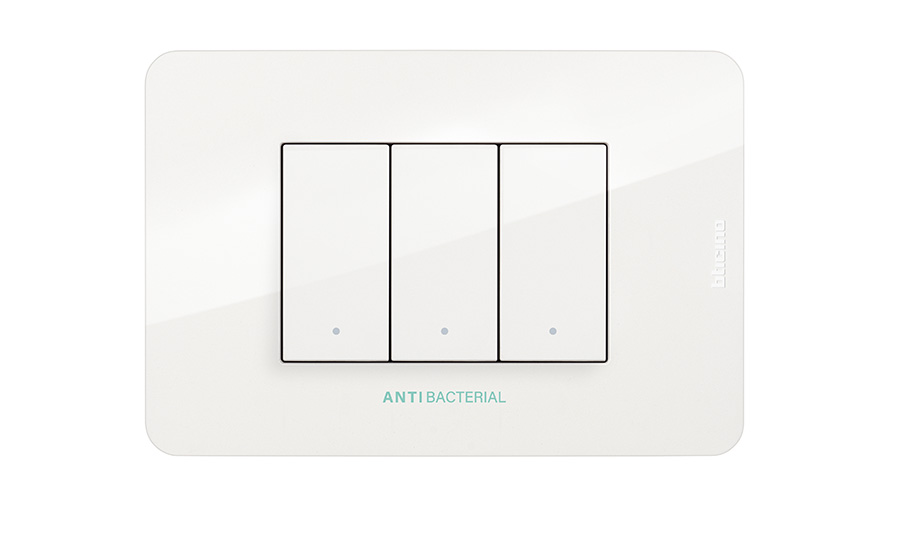

Dispositivi antibatterici

Tutti i dispositivi del sistema di chiamata, tutti i testaletto e la serie civile Màtix nella versione antibatterica, sono realizzati come la tecnologia antibatterica per garantire la massima igiene.

Comunque si raccomanda di procedere con la normale pulizia degli apparecchi in modo da garantirne la perfetta igiene.

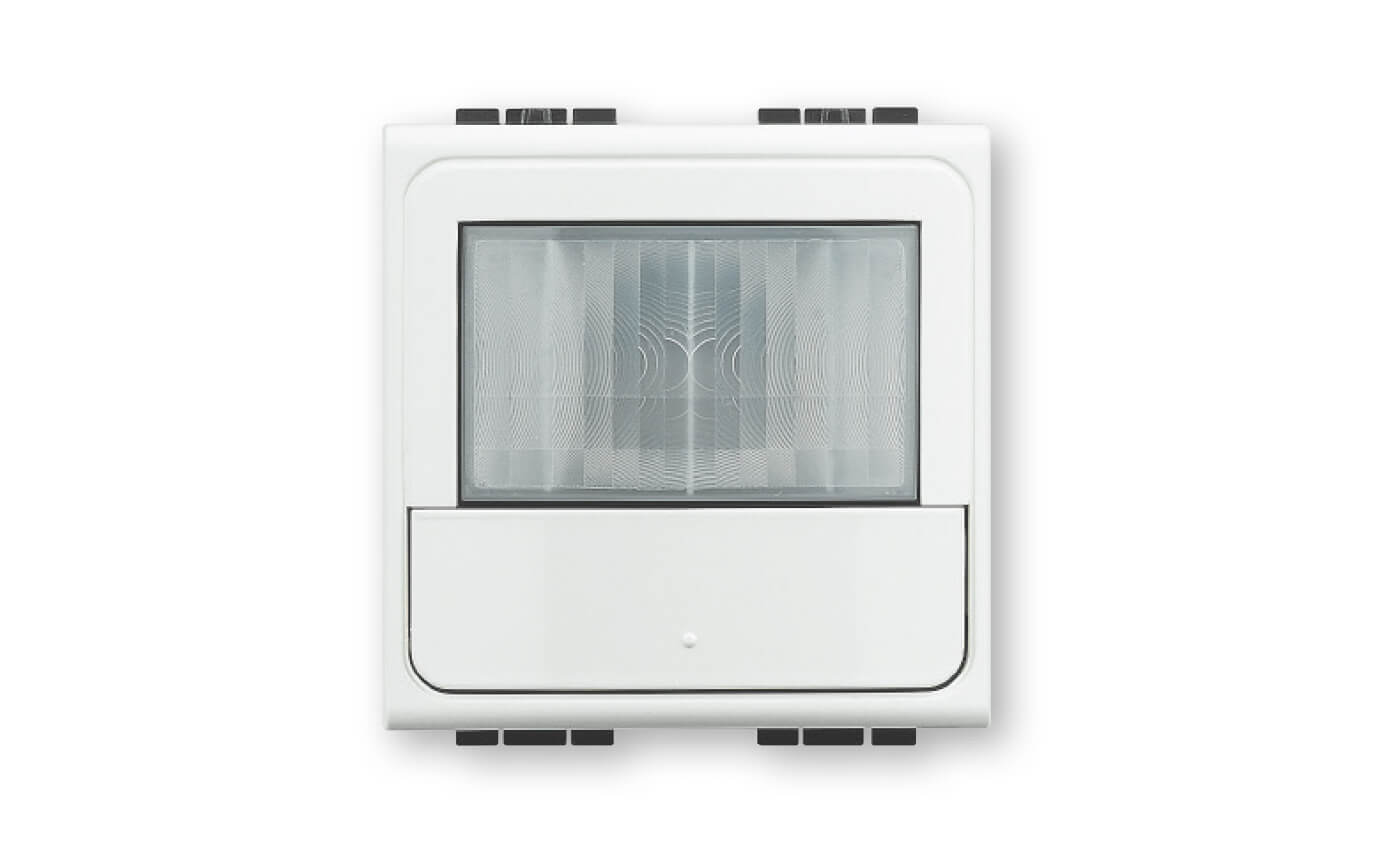

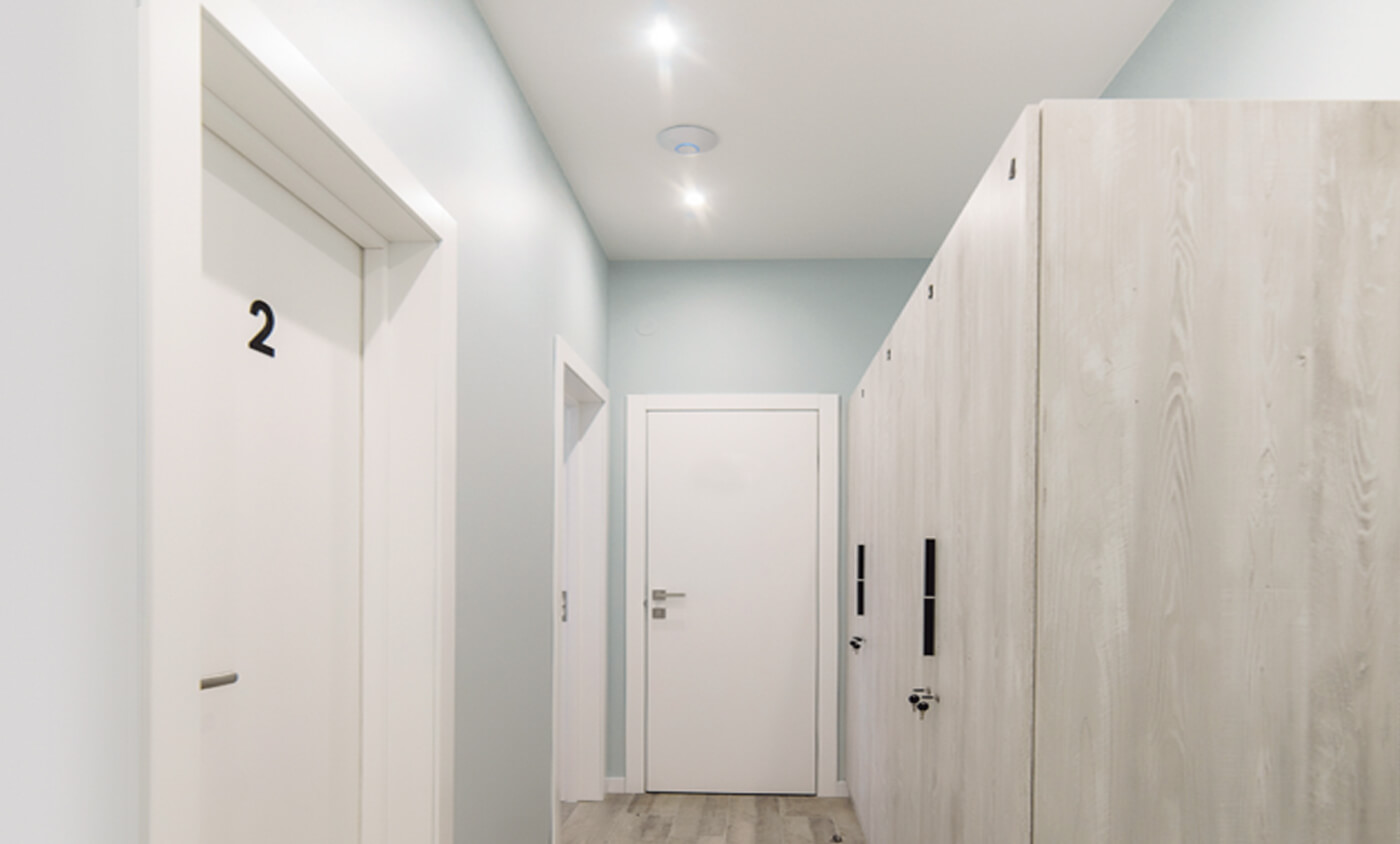

Gestione dell’illuminazione nelle aree comuni

Una gestione intelligente dell’illuminazione permette di ridurre i  costi energetici.

In alcuni spazi comuni delle strutture medicalizzate come sale da attesa, servizi igienici, scale, ingressi, è funzionale installare i sensori del sistema Lighting Control, che permettono di accendere la luce solo in presenza della persona.

La gamma è composta da diverse tipologie di sensori che soddisfano tutte le necessità installative e di funzionamento, gestiscono i carichi on-off, dimmer e DALI in funzione della presenza delle persone e della luce naturale.

Il corretto controllo dell’illuminazione può consentire un risparmio di oltre il 30%.

12_STRUTTMEDICALI_1
12_STRUTTMEDICALI_2
12_STRUTTMEDICALI_3
13_STRUTTMEDICALI_1
13_STRUTTMEDICALI_2
13_STRUTTMEDICALI_3

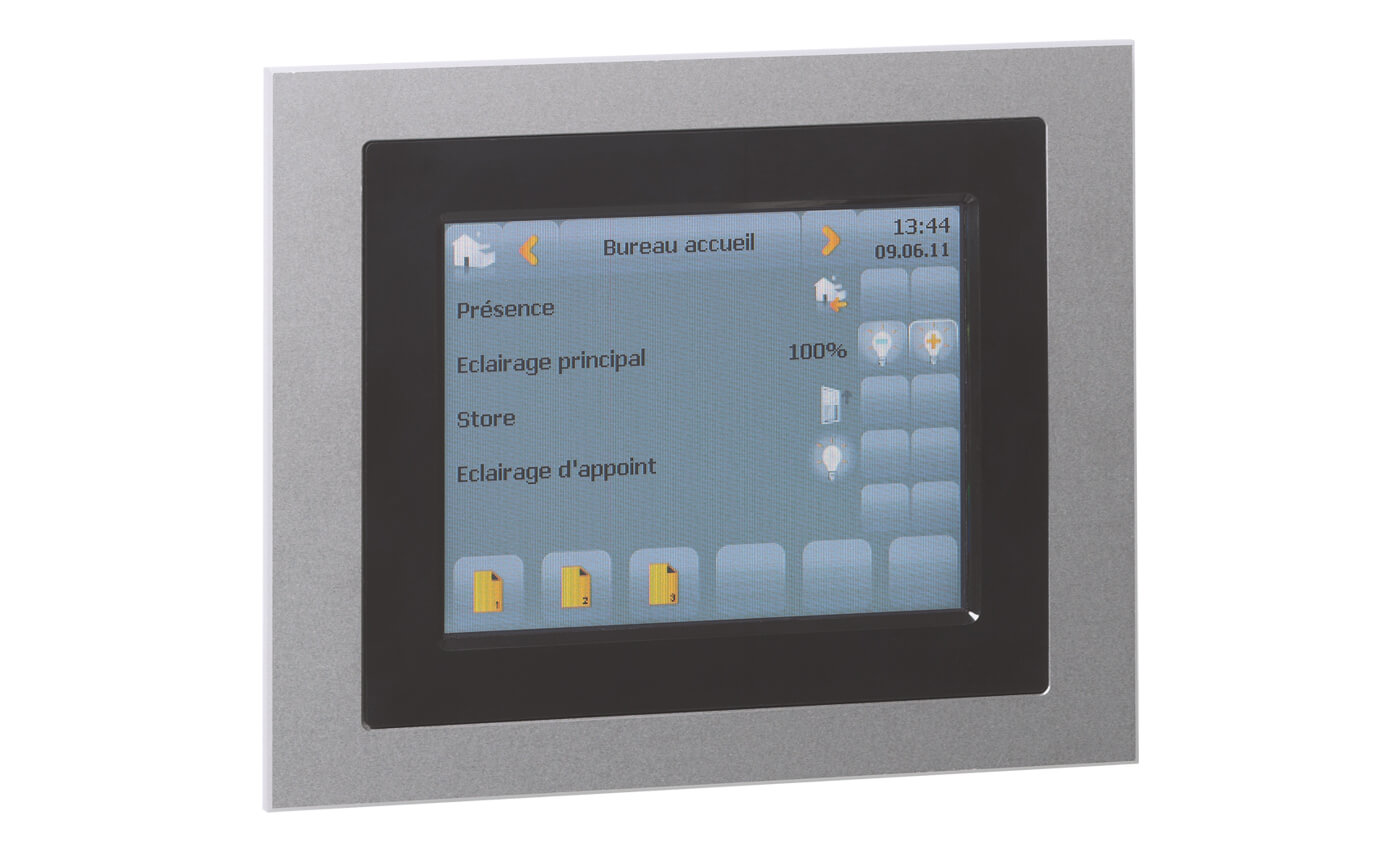

Gestione «centralizzata» dell’illuminazione nell’intero edificio

La gamma dei prodotti KNX, è una soluzione completa che permette di realizzare un impianto performante, flessibile e aperto, nelle strutture sanitarie medio-grandi anche con la funzione della supervisione.

L’offerta è composta da diverse tipologie di sensori ed attuatori che soddisfano tutte le necessità installative e di funzionamento e gestiscono i carichi on-off, dimmer e DALI in funzione della presenza delle persone e della luce naturale.

Il corretto controllo dell’illuminazione può consentire un risparmio di oltre il 30%.

Integrazione con soluzioni e prodotti di altre aziende

I sistemi BTicino sono aperti ed in grado di integrarsi con sistemi e prodotti di altri produttori per creare nuove funzioni e personalizzazioni.

Per esempio è possibile comandare i sistemi VRV, VRF e di climatizzazione dei principali produttori presenti sul mercato.

Le integrazioni avvengono utilizzando il prodotto DRIVER MANAGER (art. F459).

Per verificare la fattibilità di integrazioni specifiche e per richiedere la licenza necessaria all’utilizzo del Driver manager contattare gli specialisti del Servizio Integrazione Sistemi al numero verde 800.837035

14_STRUTTMEDICALI_1
14_STRUTTMEDICALI_2
14_STRUTTMEDICALI_3
Connettori dati, prese USB e prese a standard internazionali per ogni esigenza nella camera e negli altri spazi.
15_STRUTTMEDICALI_1
Prese USB per la ricarica dei dispositivi tecnologici

Prese dedicate alla ricarica di dispositivi tecnologici, come smartphone, tablet, cellulari, macchine fotografiche, etc.

I prodotti dispongono di connettori mini USB con una tensione di uscita di 5 Vdc a 1 o 2 connettori.

15_STRUTTMEDICALI_2

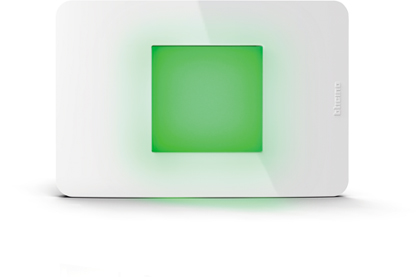

Lampade segna-passo

Lampade segna-passo a led possono essere utilizzare nelle camere delle strutture per creare una luce soffusa di segnalazione e di sicurezza, per agevolare i movimenti notturni.

15_STRUTTMEDICALI_3

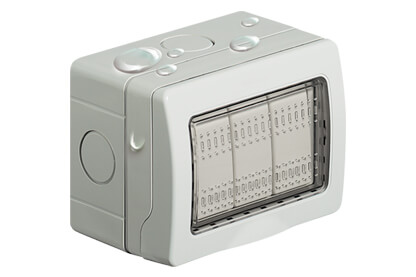

Contenitori Idrobox IP40 e IP55 per installazioni protette

Custodie per le installazione all’esterno di comandi o prese energie dove è richiesto un elevato grado di protezione dei dispositivi.

Sono disponibili a catalogo contenitori IP40 e IP55 con diverse modularità.

15_STRUTTMEDICALI_4
Prese di corrente internazionali per tutti i progetti

Sono disponibili diverse tipologie di prese di energia e standard installativi, in grado di coprire tutte le esigenze dei progetti internazionali.

15_STRUTTMEDICALI_5
Prese per connessioni multimediali audio, video e rete dati

Connettori per i cablaggi di dispositivi multimediali: videoproiettori, TV, videoconferenze, monitor.

Sono disponibili varie prese/connettori: connettori HDMI, connettori SVGA e prese per rete dati.

17_STRUTTMEDICALI

Gruppi di continuità UPS per garantire la continuità anche in assenza di energia

BTicino propone una vasta gamma di gruppi di continuità UPS a marca Legrand: un’offerta in grado di garantire il massimo della protezione in tutti i tipi d’impianto, la continuità di servizio e una forte attenzione all’efficienza energetica.

La gamma comprende gruppi di continuità con potenze fino a 800 kVA, nelle versioni monofase e trifase.

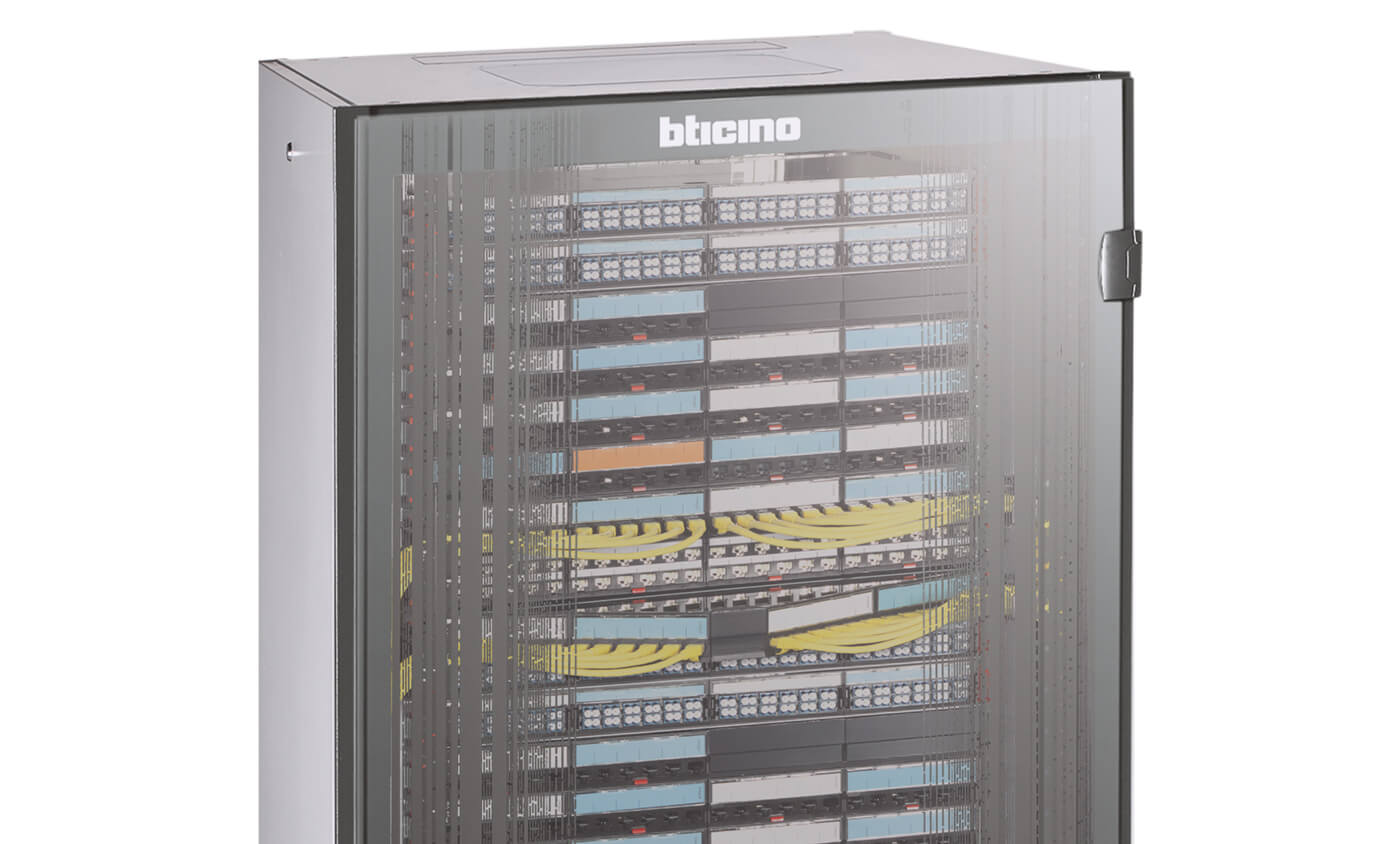

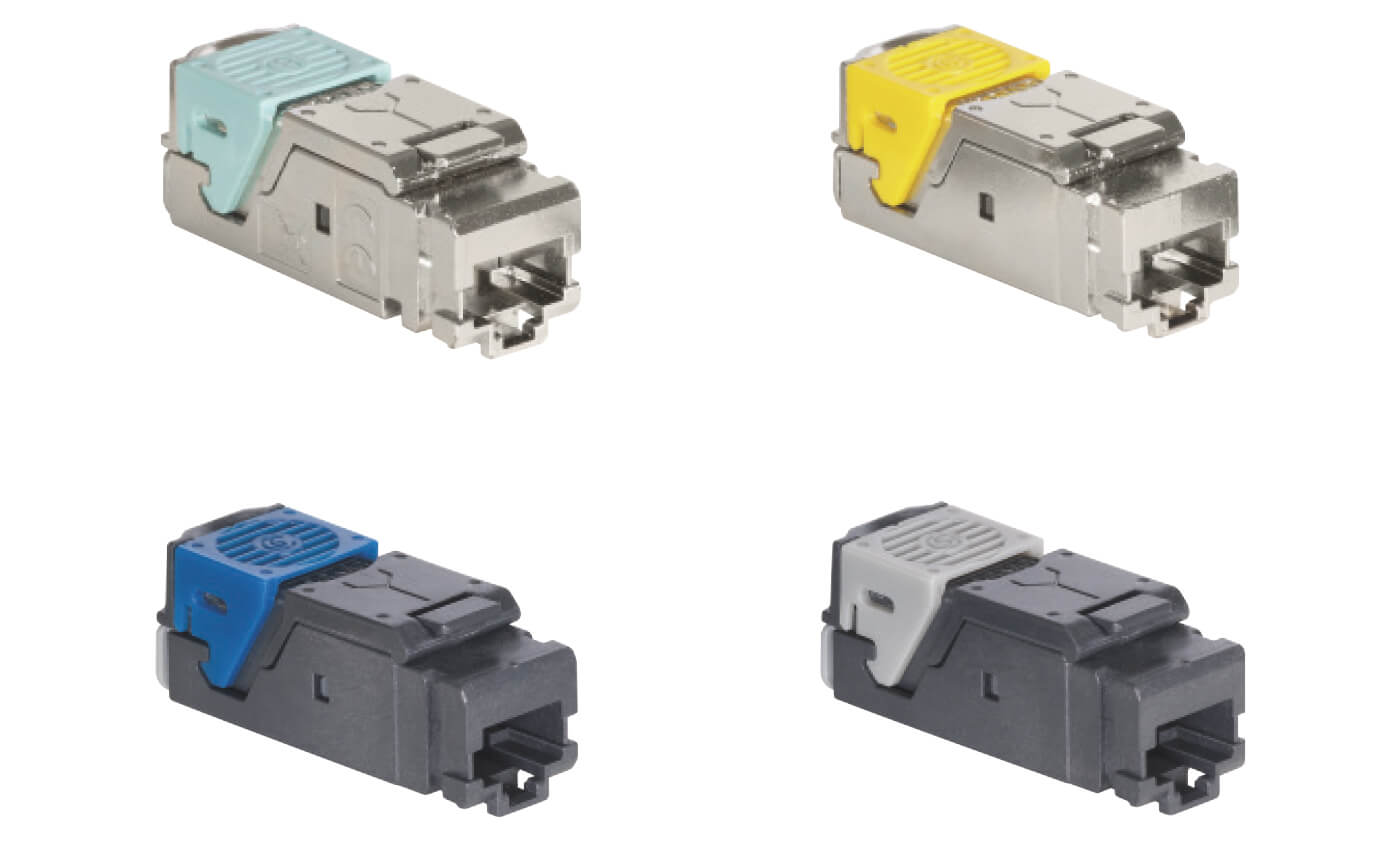

Il cablaggio strutturato BTnet per le reti dati

Le soluzioni di cablaggio strutturato della serie BTnet, permettono la realizzazione di reti dati in grado di soddisfare perfettamente i requisiti di  prestazioni, scalabilità ed efficienza, richieste nelle strutture sanitarie in particolar modo negli ospedali.

Dal cablaggio strutturato con cavi in rame e in fibra ottica, a tutti i connettori integrati nelle serie civili BTicino fino alla categoria 8, ai quadri ed armadi rack per contenere tutti gli apparati attivi e passivi, l’offerta risulta molto completa per ogni esigenza.

18_STRUTTMEDICALI_1
18_STRUTTMEDICALI_2
19_STRUTTMEDICALI_1
19_STRUTTMEDICALI_2
19_STRUTTMEDICALI_3

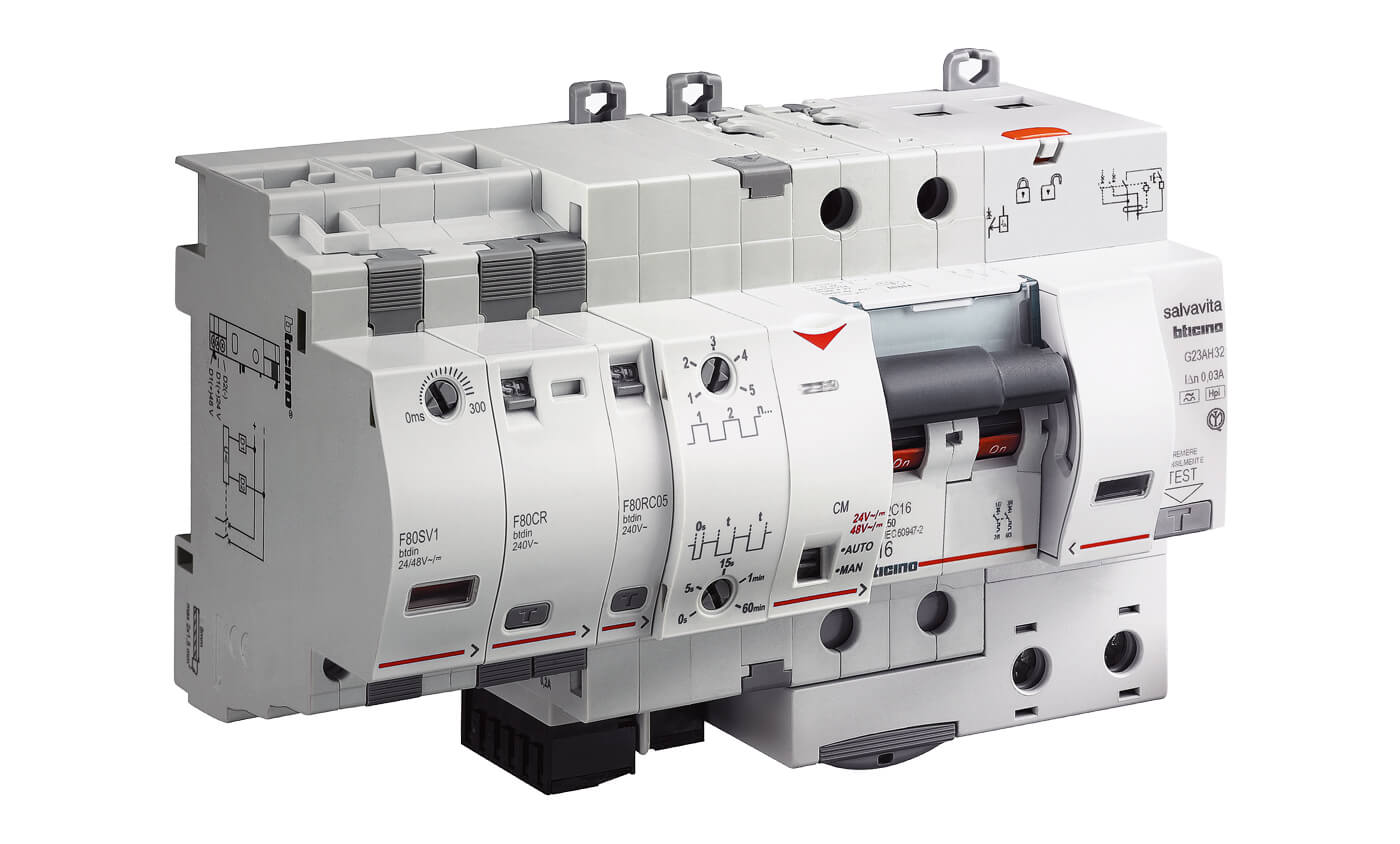

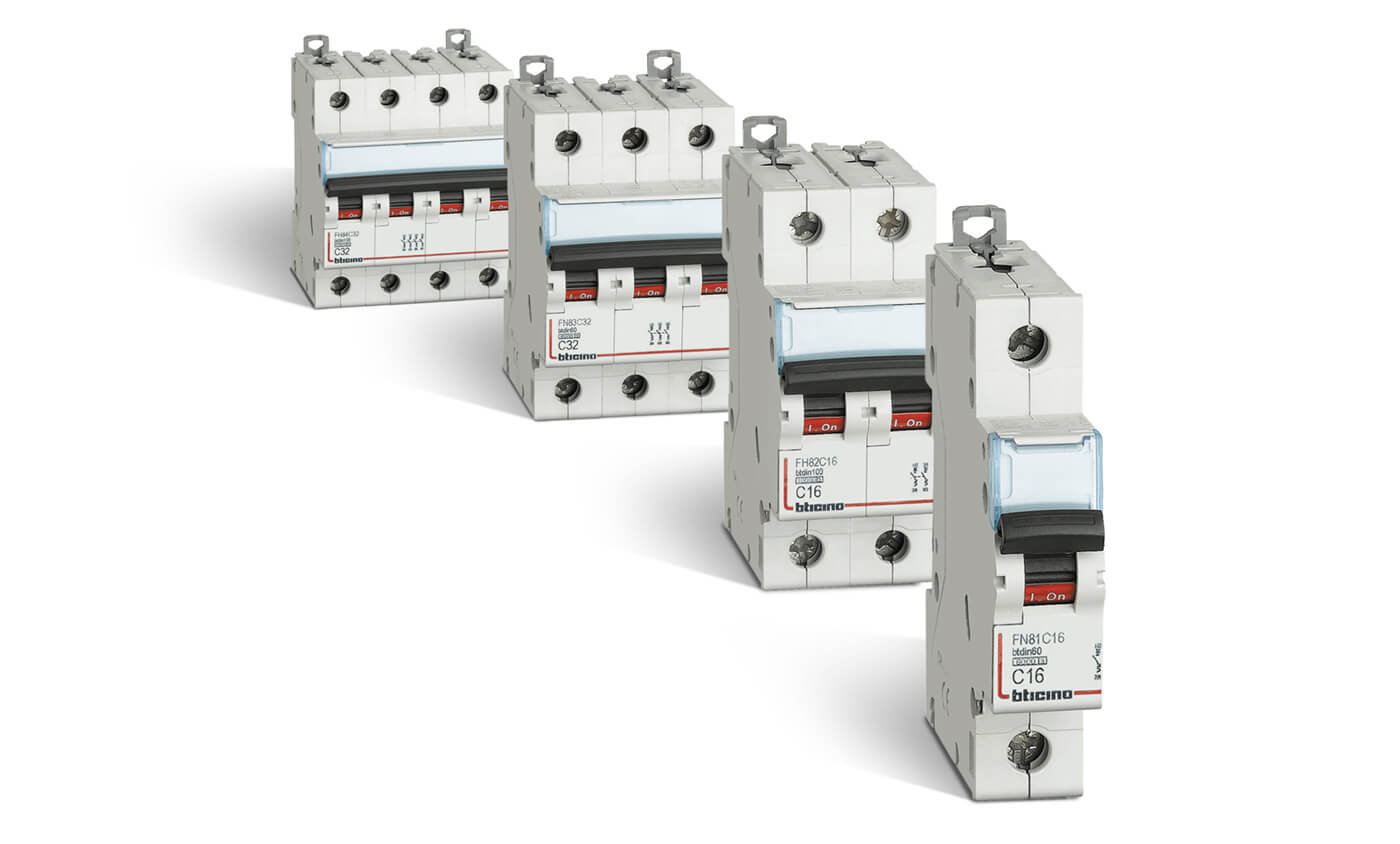

Protezione e sicurezza elettrica

La gamma di interruttori per il controllo e la protezione dell’impianto elettrico in bassa tensione è completa, in modo particolare:


  • SALVAVITA MAGNETOTERMICO, per la protezione dai contatti indiretti, dai contatti diretti, dalle sovracorrenti e dai cortocircuiti.
  • STOP&GO, per il riarmo dell’interruttore generale in caso di scatto intempestivo.
  • SPD, per la protezione da sovratensioni dovute alle scariche elettriche generate dai fulmini.

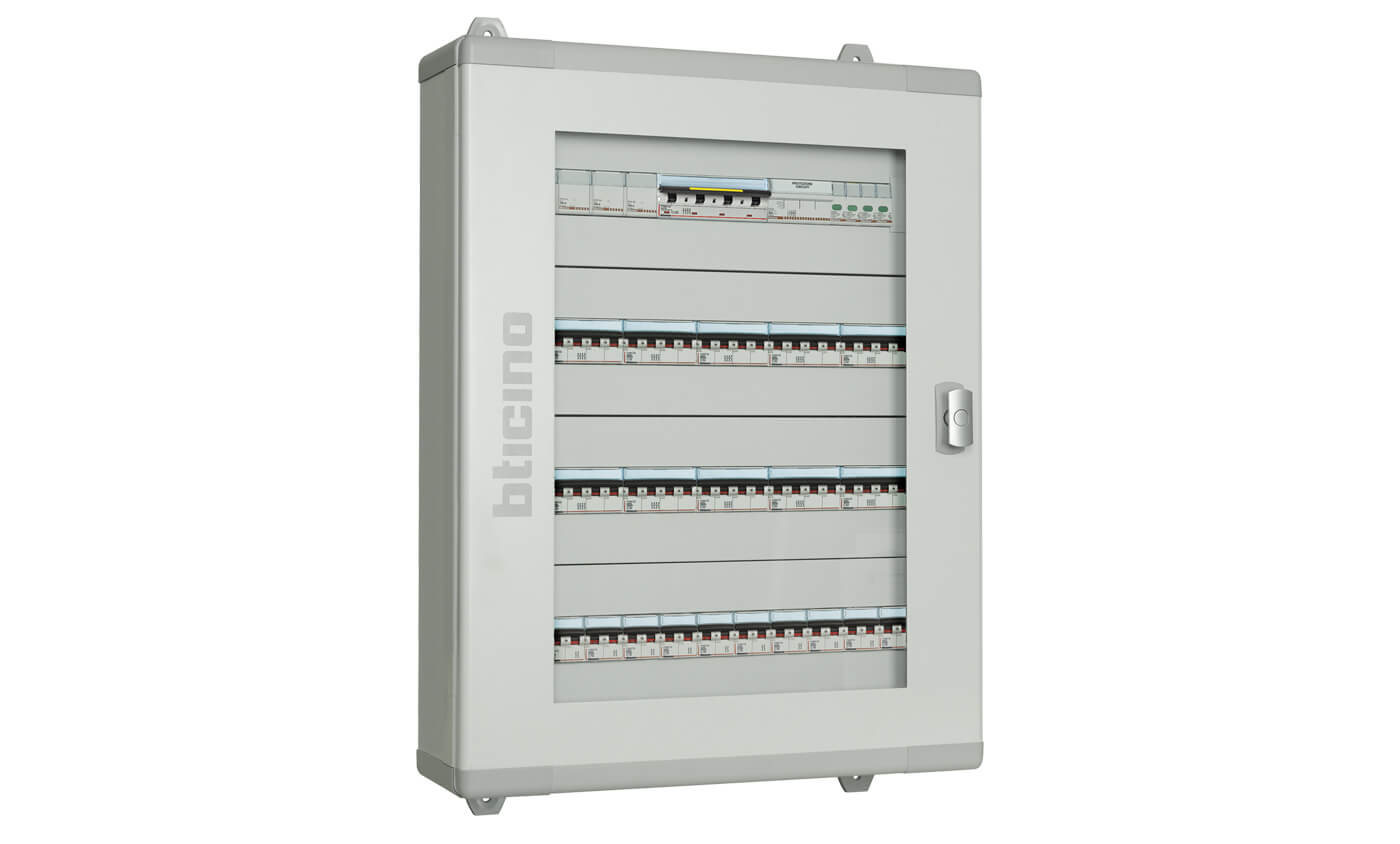

Armadi, quadri e canalizzazioni per la distribuzione dell’energia elettrica

Le soluzioni per la distribuzione dell’energia elettrica nella struttura sanitarie messe a disposizione da BTicino sono complete: vanno dai  quadri elettrici, disponibili in tutte le dimensioni, alle canalizzazioni metalliche e passerelle a filo portacavi, per ogni esigenza di trasporto dell’energia elettrica.

20_STRUTTMEDICALI_1
20_STRUTTMEDICALI_2
21_STRUTTMEDICALI_1
21_STRUTTMEDICALI_2

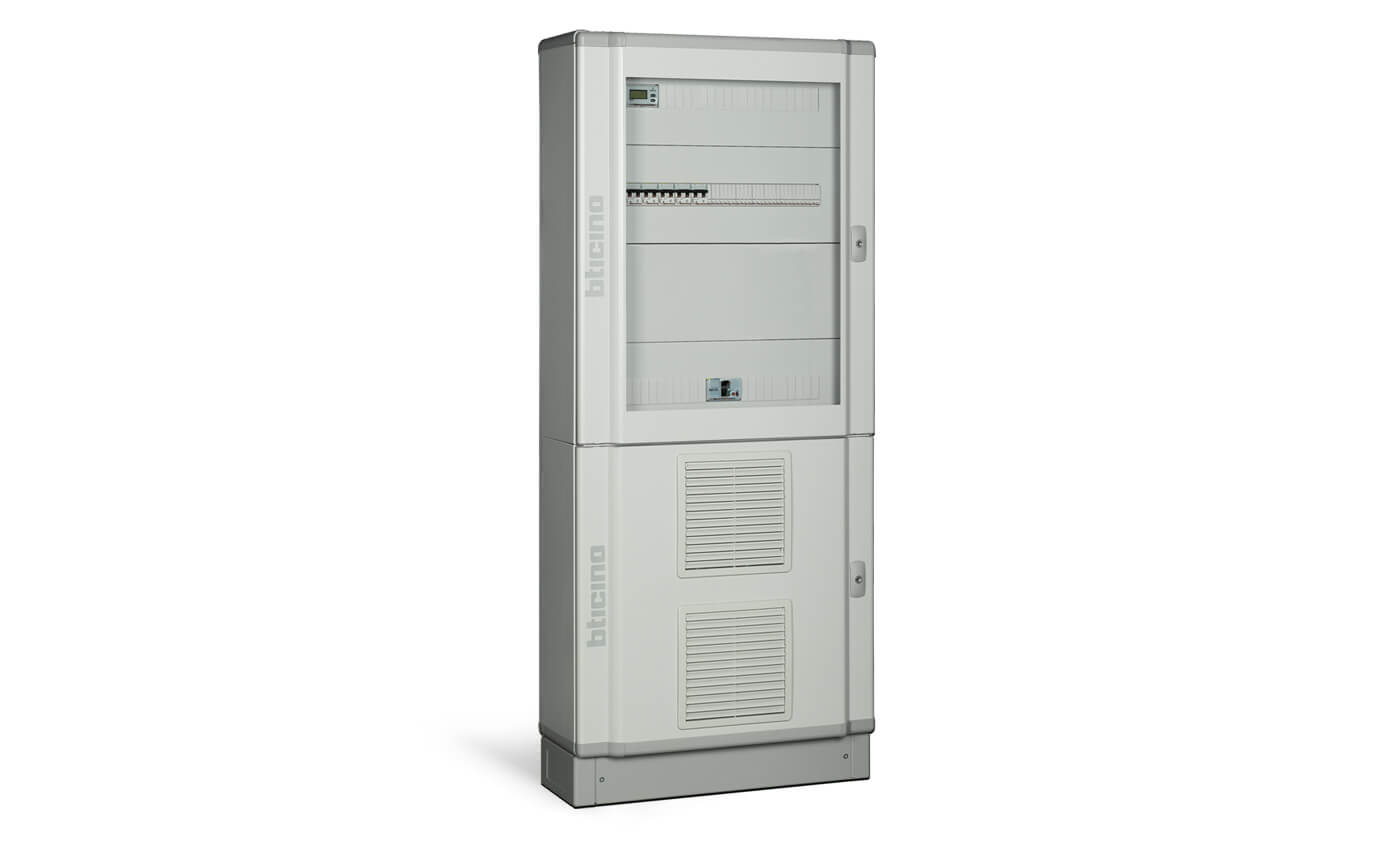

Quadri elettrici specifici per locali ad uso medico

Questi quadri sono specifici per l’alimentazione degli impianti elettrici dei  locali adibiti ad uso medico, così come previsto dalla Norma CEI 64-8.

Essi realizzano la protezione da macro e micro shock mediante separazione elettrica tra circuito utilizzatore e rete con neutro a terra.

Gamma completa quadri:
3 kVa, 5 kVA , 7,5 kVA e 10 kVA senza trasformatore per lampada scialitica; 5 kVA , 7,5 kVA e 10 kVA con trasformatore per lampada scialitica.

Per caratteristiche costruttive ed elettriche, possono essere utilizzati in ambienti adibiti a uso medico in piena conformità con la norma CEI 64-8/7 cap.710.

22_STRUTTMEDICALI_1
22_STRUTTMEDICALI_2

Colonnine di ricarica per i veicoli elettrici Green’Up

Le soluzioni per la ricarica dei veicoli elettrici sono adatte ad ogni tipo di applicazione, oltre ad essere sicure e resistenti, integrano al loro interno funzioni innovative come la possibilità di controllare e gestire a distanza la ricarica del proprio veicolo attraverso il proprio smartphone, tablet o pc, grazie all’applicazione dedicata EV CHARGE.

Le colonnine sono disponibili in 2 differenti versioni ed applicazioni: AC e DC (azienda Ecotap)  a seconda delle prestazioni richieste e del modo di ricarica del veicolo elettrico.
