TiSystem

TiSystem è l'unico software per il dimensionamento delle reti in bassa tensione che ti permette di scegliere l'esperienza di utilizzo più adatta a te!

Le soluzioni Bticino per la progettazione elettrica sono da sempre state sviluppate per supportarti nelle diverse fasi di lavoro con un’interfaccia utente semplice e intuitiva.  Bticino ti offre la possibilità di progettare da tutti i tuoi dispositivi anche in mobilità.
TiSystem 8 è infatti disponibile come applicazione web. Qualsiasi sia la modalità di lavoro che utilizzerai , a partire dalla raccolta dei dati iniziali, in pochi passaggi verrai guidato nell'esecuzione di progetti di quadri e impianti elettrici attraverso lo studio dello schema elettrico e la scelta degli apparecchi e dei cavi.
La sinergia con TiQuadri offre inoltre una soluzione rapida e completa per il dimensionamento strutturale dei quadri e la preventivazione.


TISYSTEM 8

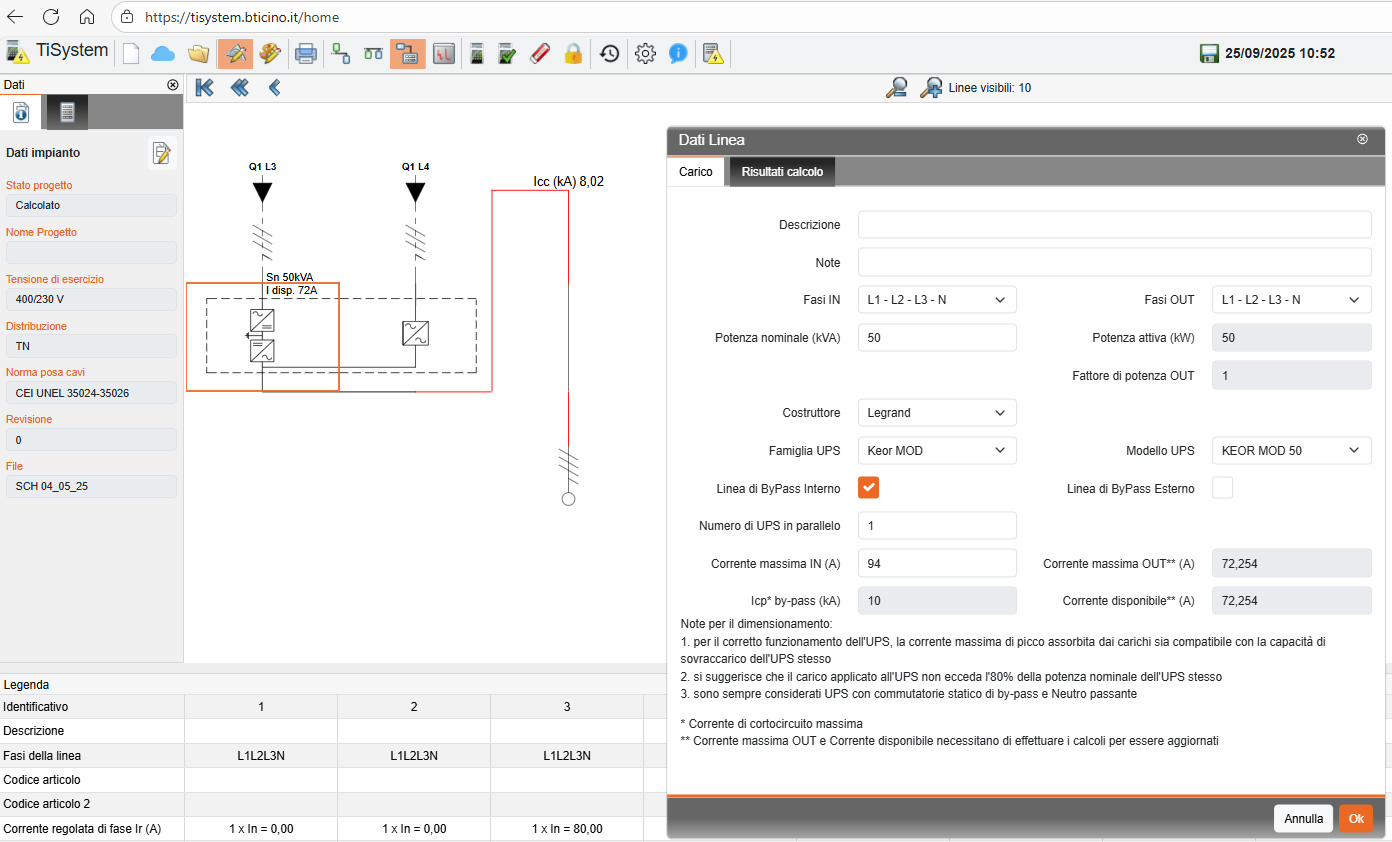

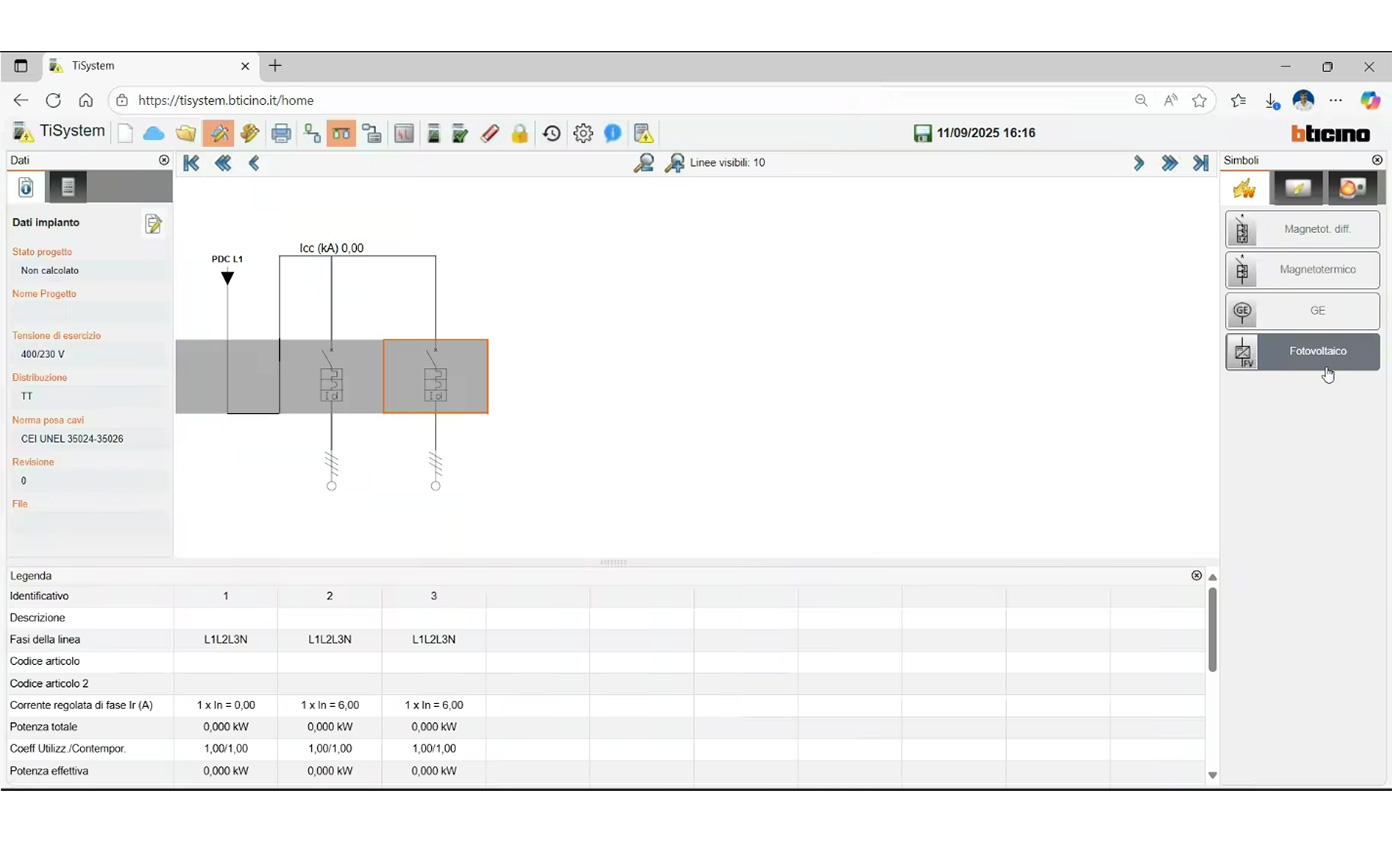

Tisystem 8: è un applicazione web Bticino per il dimensionamento delle reti in bassa tensione. Tramite il software TiQuadri è inoltre possibile sviluppare i quadri (per l’integrazione con TiQuadri fare riferimento al capitolo 16 del manuale).


Vantaggi Tisystem 8:

  • Web Application senza necessità di installazione

  • Aggiornamenti automatici

  • Possibilità di utilizzo su tutti i dispositivi tramite un qualsiasi browser

  • Condivisione dei progetti tramite URL in maniera facile e veloce

  • UX e UI ottimizzata, ma in continuità con TiSystem 7

  • Possibilità di importare progetti sviluppati con TiSystem 7 (per dettagli sulla procedura fare riferimento al capitolo 3.3 del manuale)



Novità Tisystem 8:

  • Aggiunta della funzione Undo che annulla l’ultima operazione effettuata

  • Possibilità di modificare il sistema di terra da TT a TN e viceversa

  • Nuova stampa tecnica

  • Gestione dell’Avanquadro Gruppo Elettrogeno (GE):

    • Possibilità di inserire più commutazioni a valle dello stesso Gruppo Elettrogeno

    • Sono permesse commutazioni con interruttori di manovra

  • Separazione del Quadro di Media Tensione (MT):

    • Predisposizione allo sviluppo della Media Tensione

  • Possibilità di prevedere condutture di tipo diverso dal PDC/Cabina al generale

  • Personalizzazione dei colori delle varie sezioni impianto





ACCEDI
TiSystem 8 – Ottobre 2022
Applicazione web per il dimensionamento delle reti in bassa tensione
Manuale tecnico
TiSystem 7.1.4
KIT completo installabile anche come aggiornamento di una qualsiasi versione di TiSystem 7.0.X
dicembre 2023
Manuale TiSystem 7
Guida importazione progetti da Tisystem 5.1
Runtime di Crystal Report 9 da installare per la generazione dei report
Domande & risposte
1. Posso aprire con TiSystem 8 un file di progetto creato con TiSystem 7?
Si, abbiamo garantito la retrocompatibilità. Questo vuol dire che TiSystem 8 è in grado di aprire file di progetto con estensione ti7. Non è possibile invece il contrario.
2. Come faccio a salvare il progetto?
TiSystem 8 effettua un salvataggio automatico ad ogni modifica dell’utente. In alto a destra viene mostrato l’icona del floppy disk con l’orario dell’ultimo salvataggio effettuato in automatico.
3. Voglio salvare il mio progetto sul PC, come posso fare?
È possibile salvare sul proprio PC il file di progetto aperto cliccando l’icona TiQuadri. In questo modo è possibile crearsi un archivio locale. Dall’area i miei preventivi è invece possibile scaricare sul proprio PC i progetti salvati senza doverli aprire. I file di progetto hanno estensione ti8.
4. Se chiudo inavvertitamente il browser perdo il mio lavoro?
No, TiSystem 8 effettua un salvataggio automatico ad ogni modifica dell’utente. In alto a destra viene mostrato l’icona del floppy disk con l’orario dell’ultimo salvataggio effettuato in automatico. Il progetto è salvato nell’area i miei progetti (la nuvoletta blu).
5. È apparso il messaggio: “Errore chiamata server”, cosa devo fare?
Il login rimane valido per circa 30 minuti di inattività. È necessario riloggarsi e aprire l’ultimo file di progetto che è stato salvato automaticamente nell’area “I miei progetti”.
6. Se clicco l’icona di TiQuadri si apre una finestra di download, perché?
È possibile salvare sul proprio dispositivo il file di progetto di TiSystem 8 per crearsi un archivio locale, inoltre TiSystem 8 essendo un’applicazione web, per ragioni di sicurezza, non è in grado di avviare TiQuadri 1.5 che è un’applicazione desktop. Il file scaricato permette la comunicazione tra i due SW.
7. Posso modificare la carpenteria sviluppata con TiQuadri di uno schema di TiSystem 8?
Si, TiQuadri in fase di apertura di un file di progetto di TiSystem 8 (in formato ti8) permette di selezionare, se esistente, il file di progetto della carpenteria già sviluppata (in formato mhq). Nel carrello di TiQuadri si troveranno in rosso i nuovi articoli inseriti in TiSystem 8, ed eventuali apparecchi/accessori rimossi dallo schema verranno eliminati automaticamente anche se inseriti in carpenteria.
8. È previsto un limite al numero di progetti che posso salvare nell’area “I miei progetti” di TiSystem 8?
No, non è previsto alcun un limite, inoltre è possibile eliminare, duplicare e condividere tali progetti nell’area “I miei progetti” in qualsiasi momento.
9. Non riesco a inserire apparecchi superiori a 125A e gli apparecchi regolabili.
Occorre modificare nei dati quadro la norma di riferimento da CEI EN 898 (che non prevede tale tipologia) a CEI EN 947-2.
10. Posso inserire due o più Gruppi Elettrogeni (GE)?
No, al momento è possibile inserire un solo GE, ma rispetto alla versione 7 di TiSystem, è possibile inserire più commutazioni a valle dello stesso GE.
11. Perché il blocco del componente è di colore magenta?
Il colore magenta, se non è stato personalizzato, segnala che nella linea indicata è stata superata la caduta di tensione massima impostata in dati impianto. Verificare/Modificare il dato in Dati Linea -> Conduttura in quella linea e/o quelle a monte.
12. Perché non riesco ad inserire apparecchi modulari monofase a modulo ridotto?
È necessario abilitarli nei Dati Quadro campo Btidin Fase/Neutro.
13. Perché rispetto ai prodotti su catalogo alcuni interruttori non vengono inseriti?
Verificare che siano selezionati nei Dati Quadro finestra Apparecchi.
14. Non riesco ad esportare in DXF le curve Tempo/Corrente e I2t degli interruttori selezionati.
Questa esportazione in DXF non è prevista.
15. Non riesco ad inserire l’interblocco rete Gruppo Elettrogeno.
TiSystem verifica che gli interruttori siano realmente interbloccabili, che abbiano la stessa taglia e che gli accessori siano compatibili. Inoltre, gli interruttori scatolati devono essere su piastra e non su guida DIN.
16. La privacy dei miei progetti come è garantita sul Cloud?
Ogni progetto sul cloud viene marchiato con l’ID dell’utente che l’ha generato. In questo modo nell’area I miei preventivi vengono caricati solo i progetti dell’utente loggato che fa la richiesta.
17. È possibile realizzare i circuiti ausiliari dei miei schemi?
No, al momento non è prevista questa funzione.
18. È possibile inserire più di 9 apparecchi in serie in un quadro?
No, ma normalmente il limite è più che sufficiente. In casi particolari, ad esempio, una linea luci con più derivazioni si possono creare quadri “fittizi” per creare le derivazioni. Questa soluzione è sicuramente più reale perché al posto del cablaggio interno vengono usate le condutture.
