Lighting control - Sistema a bus KNX

Soluzioni per il controllo, la gestione e la supervisione dell’illuminazione nell’intero edificio.

KNX è oggi lo standard mondiale, aperto, conforme alle principali normative europee ed internazionali, che consente la gestione automatizzata e decentralizzata degli impianti tecnologici di un’ampia tipologia di strutture: edifici commerciali, industrie, uffici, abitazioni, locali pubblici e numerose altre.

Riconosciuto da ISO/IEC 14543-3-x come standard internazionale per la tecnica di sistema degli edifici e delle abitazioni, KNX soddisfa i requisiti dei due standard europei CENELEC EN50090 e  CEN EN 13321-1.

L’offerta KNX di BTicino/Legrand risponde alle esigenze specifiche dell’edificio terziario grazie alle soluzioni complete e performanti che permettono di garantire ai propri clienti un impianto ottimale, flessibile e aperto.

La soluzione ideale per grandi impianti e con gestioni complesse.

CARATTERISTICHE PRINCIPALI


  • Controllo ottimale: il comando si arricchisce di numerose possibilità: comfort d’illuminazione, scenari d’ambiente, combinazione di diverse funzioni… Scoprite l’offerta KNX che combina performance, estetica e comfort per una risposta ottimale e completa alle esigenze dei vostri clienti;
  • Installazione semplificata: montati nel controsoffitto o nell’armadio, i controller semplificano il cablaggio e permettono di controllare tutti i tipi di carichi;
  • Configurazione flessibile, affidabile, coerente: il buon funzionamento del sistema è garantito dal software ETS5, unico strumento che permette all’insieme degli apparecchi KNX di beneficiare di un metodo di configurazione potente e condiviso.
  • Per gestire e modificare rapidamente i parametri di funzionamento dei sensori è possibile utilizzare anche lo specifico telecomando di configurazione KNX. Esso permette di interrogarne, visualizzarne e modificarne i parametri.

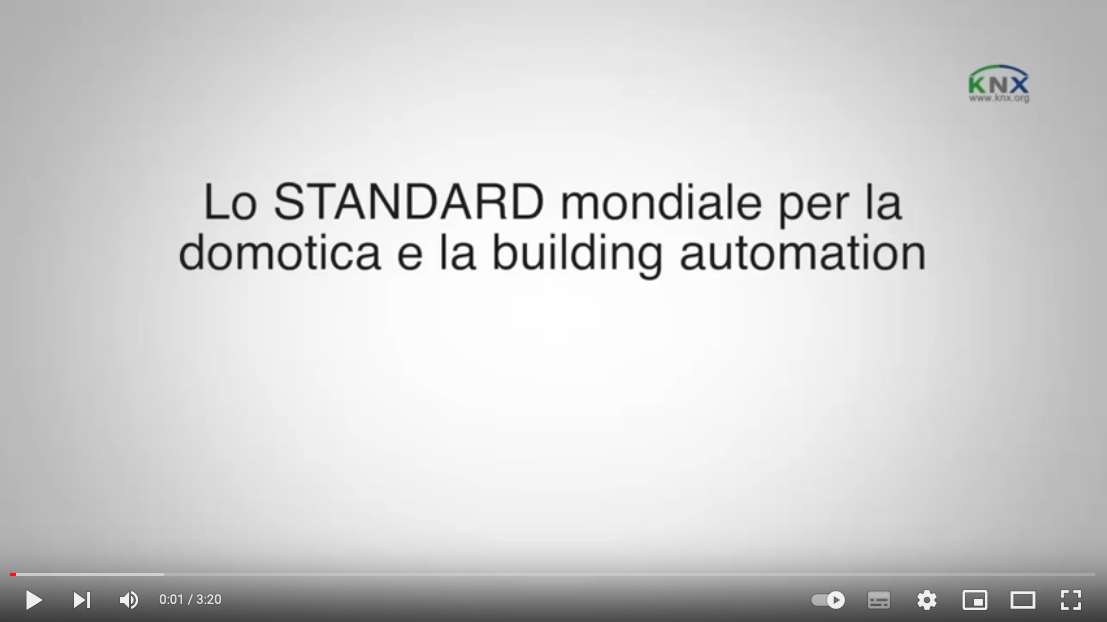

Schermata 2022-06-07 alle 16.01.08

Scopri lo standard mondiale per l’illuminazione la domotica e la building automation.

Legrand e BTicino fanno parte dell’associazione KNX

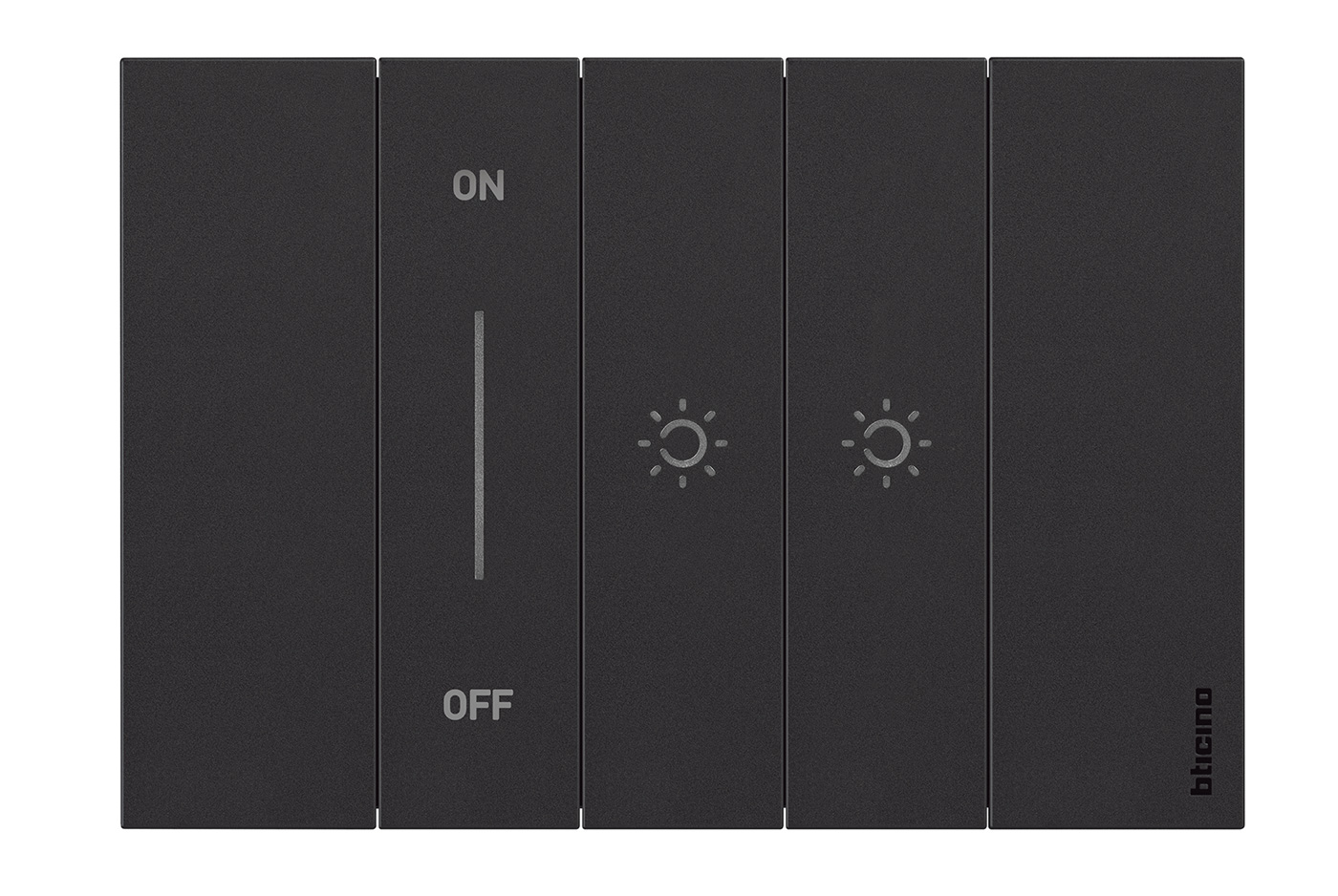

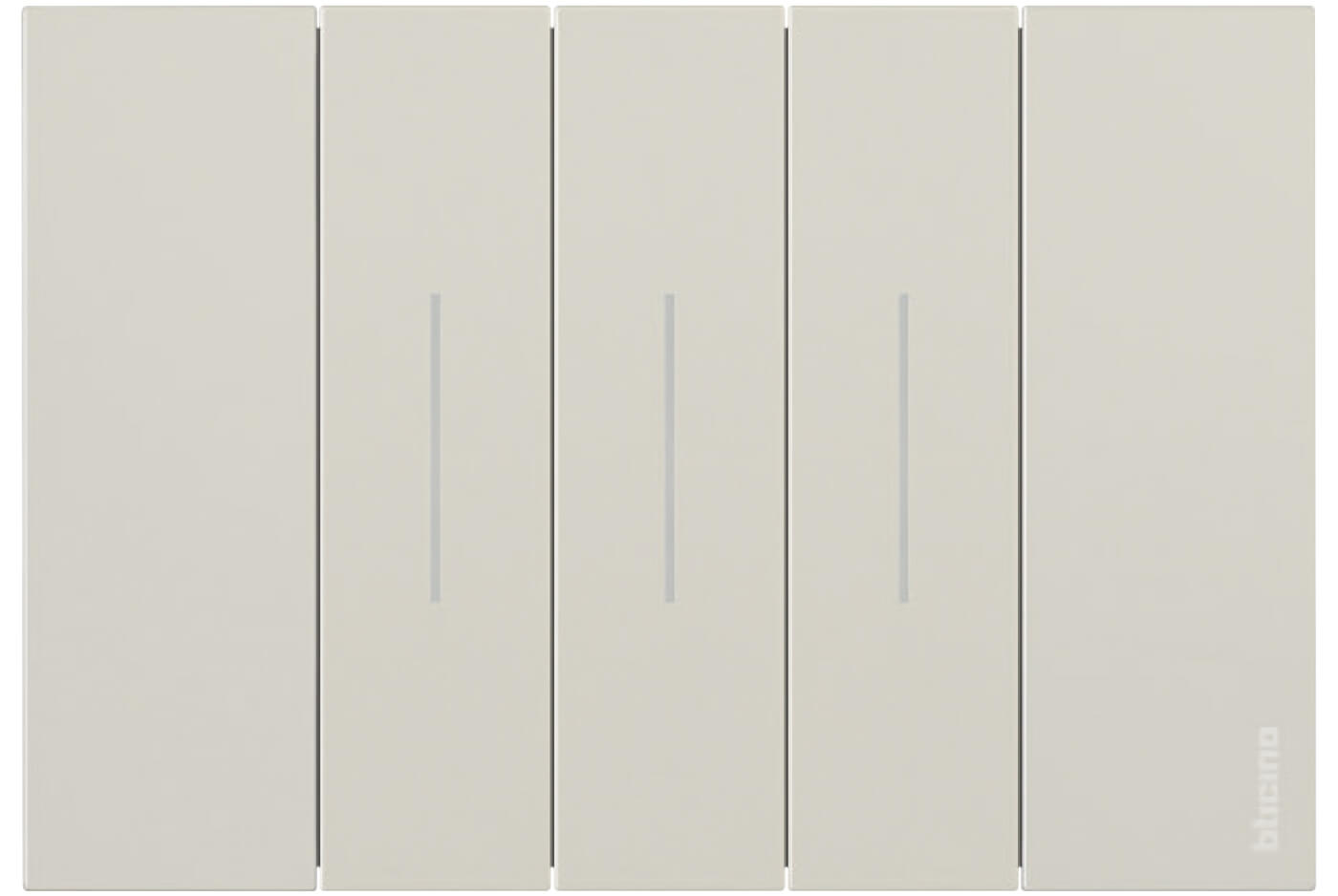

Comandi KNX disponibili anche nella serie Living Now

Sono disponibili comandi full touch in estetica Living Now, per ottenere una perfetta integrazione estetica con gli altri dispositivi dell’impianto.

È possibile scegliere tra 2 tipologie diverse di comandi:
• comando 2 moduli 4 tasti
• comando 3 moduli 6 tasti

Le cover sono disponibili in 3 colori (bianco, nero e sabbia) con una gamma di 16 finiture di placche

07_KONNEX

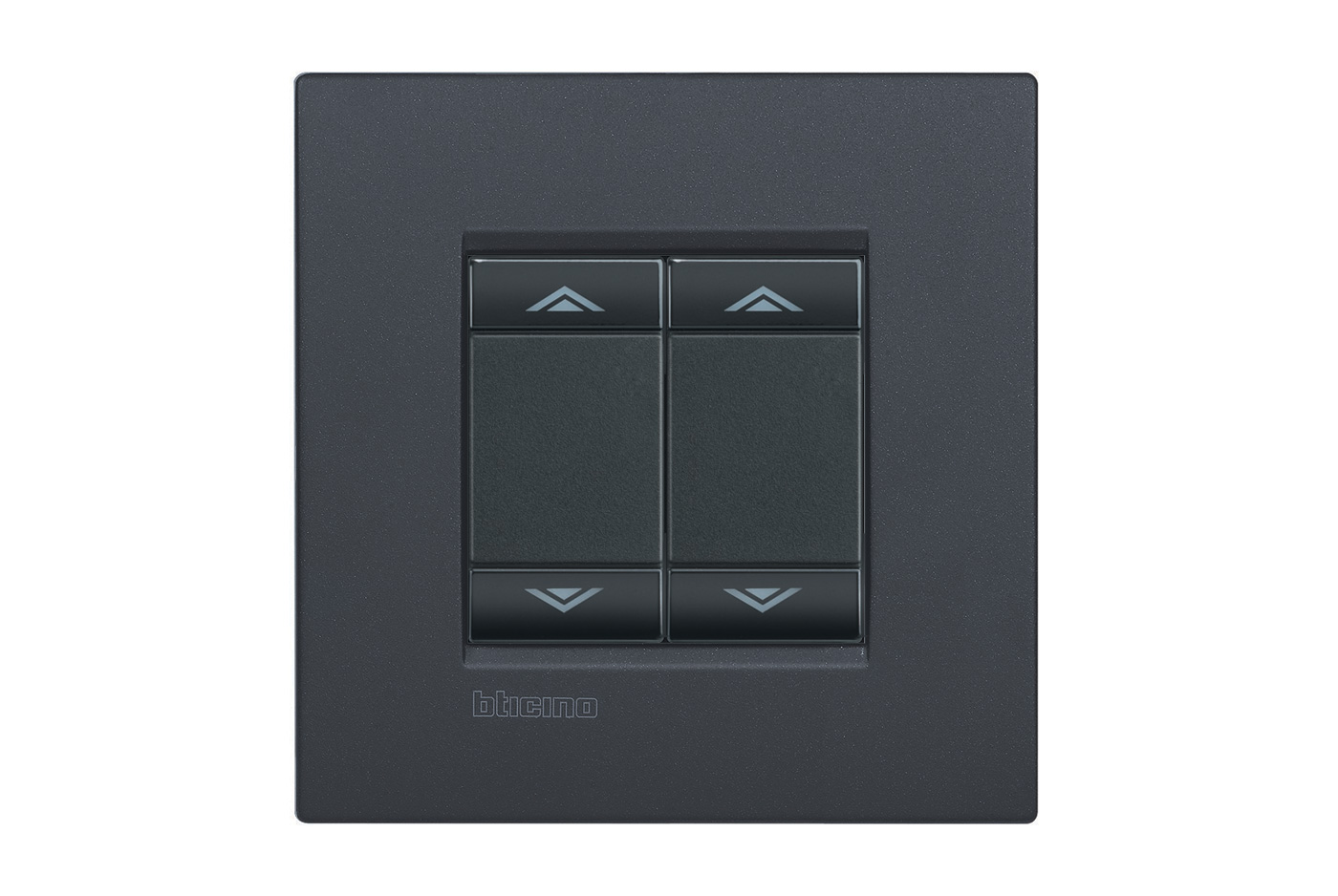

 Integrazione estetica e funzionale con le serie civili

Integrazione estetica e funzionale con le serie civili

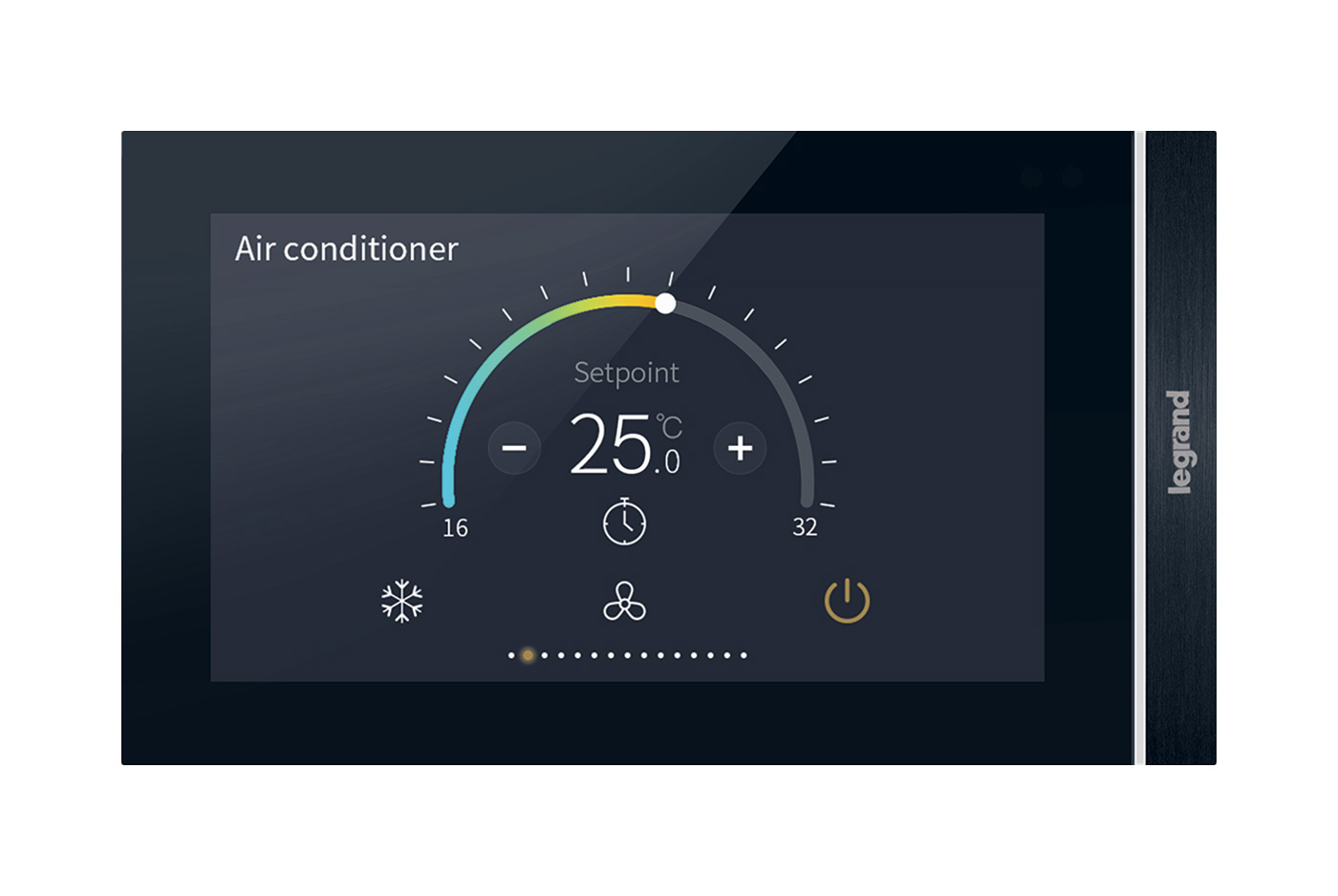

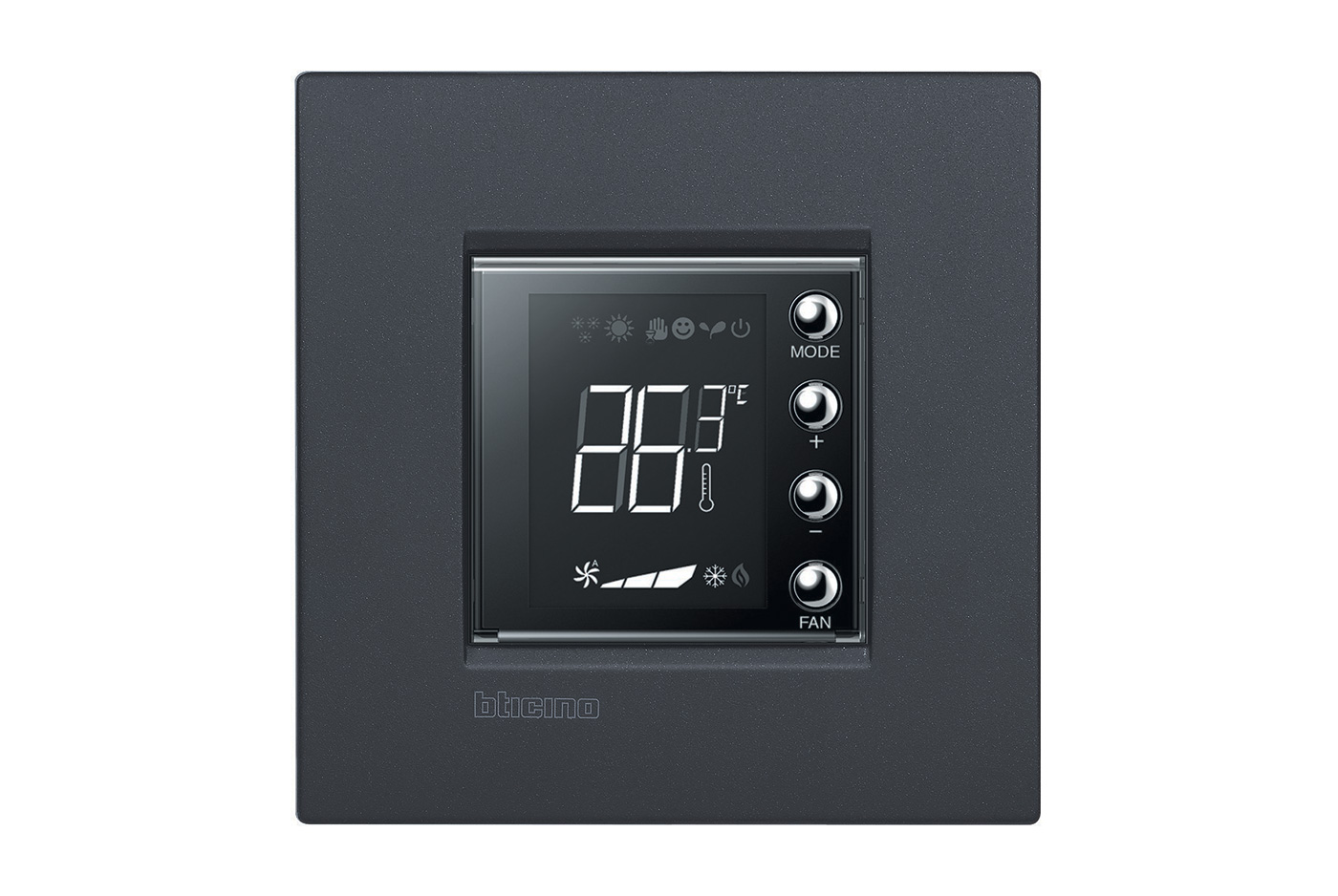

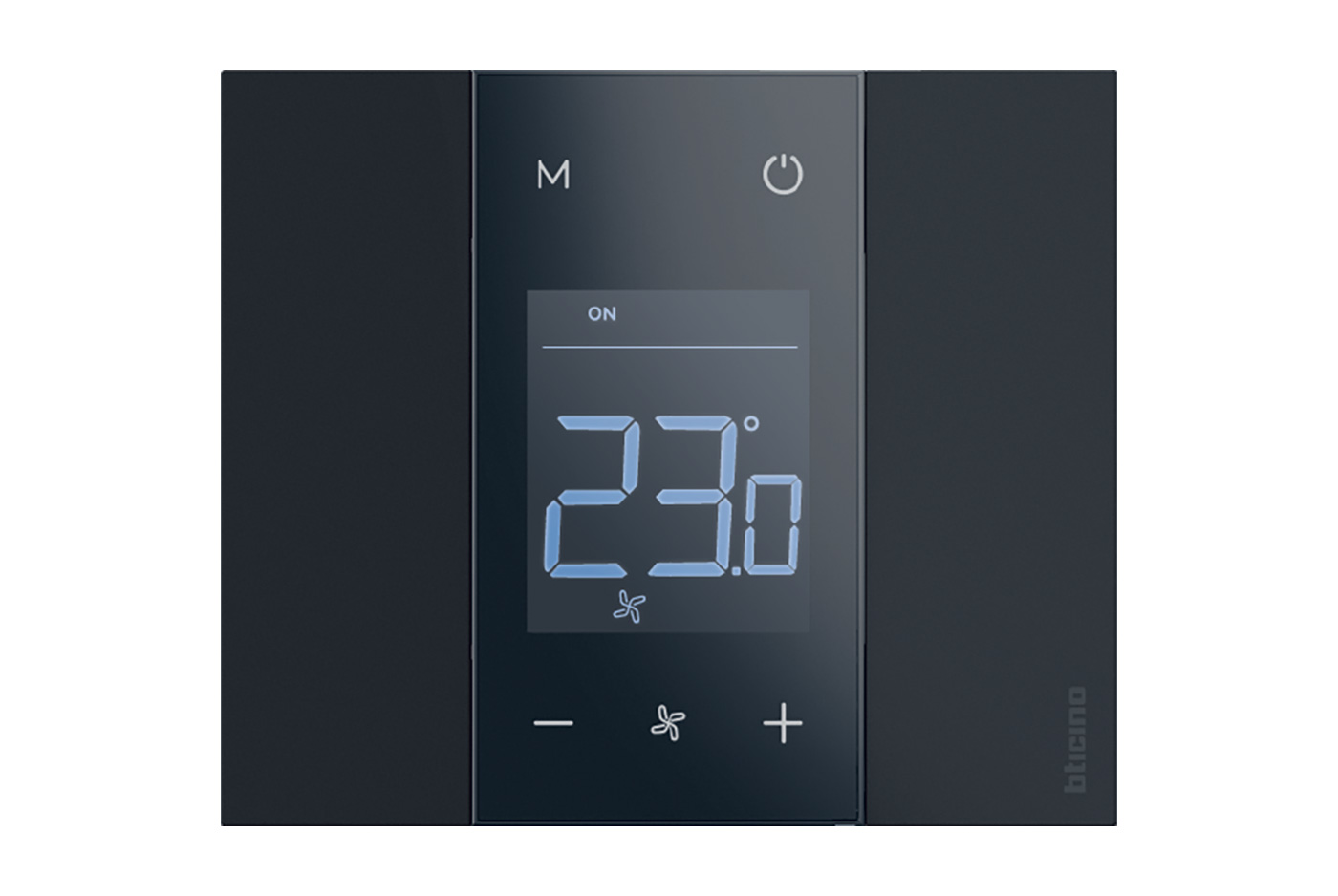

L’offerta KNX prevede una serie di dispositivi di comando e di controllo della temperatura disponibili nelle seguenti serie civili:

  • Living Now

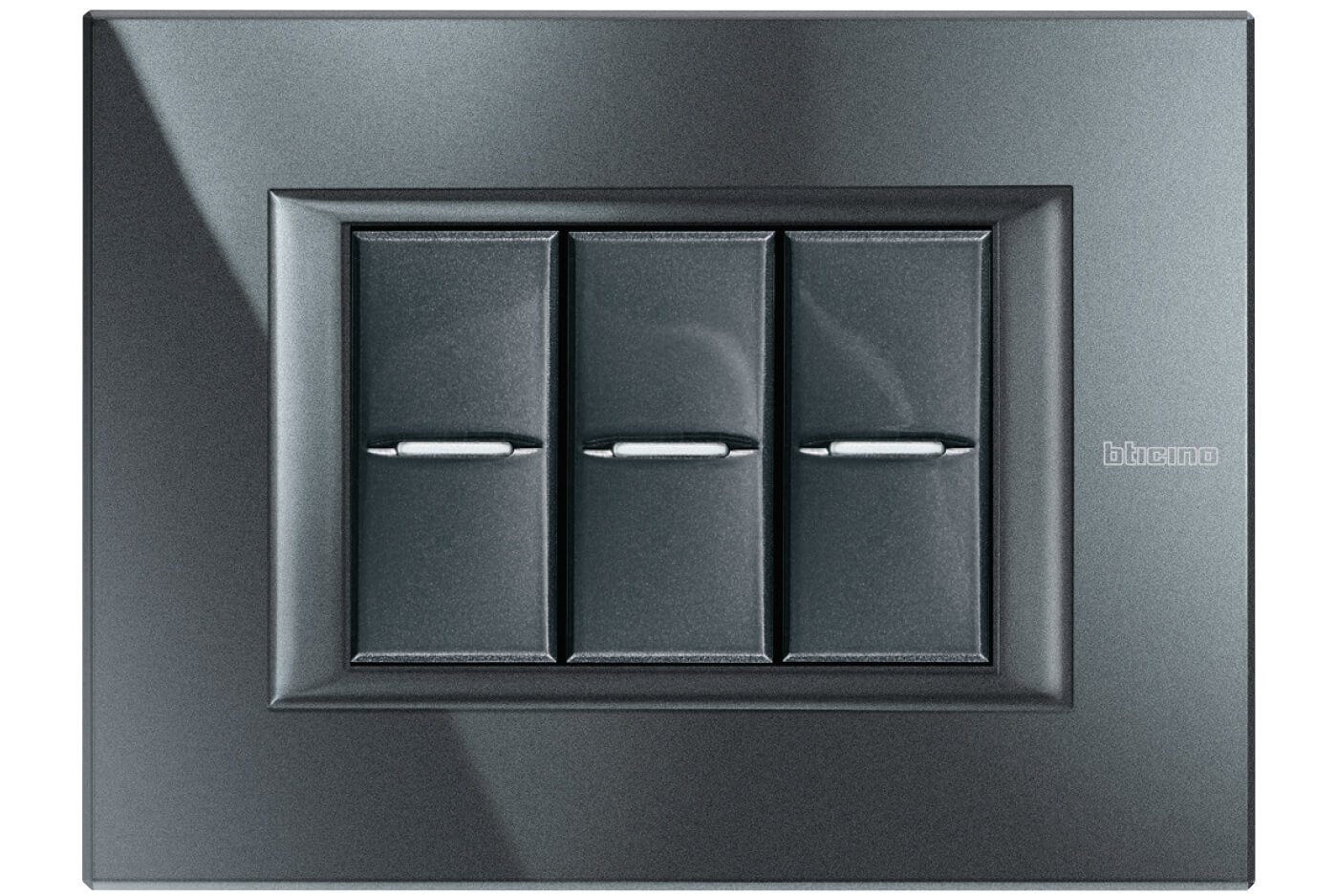

  • Axolute

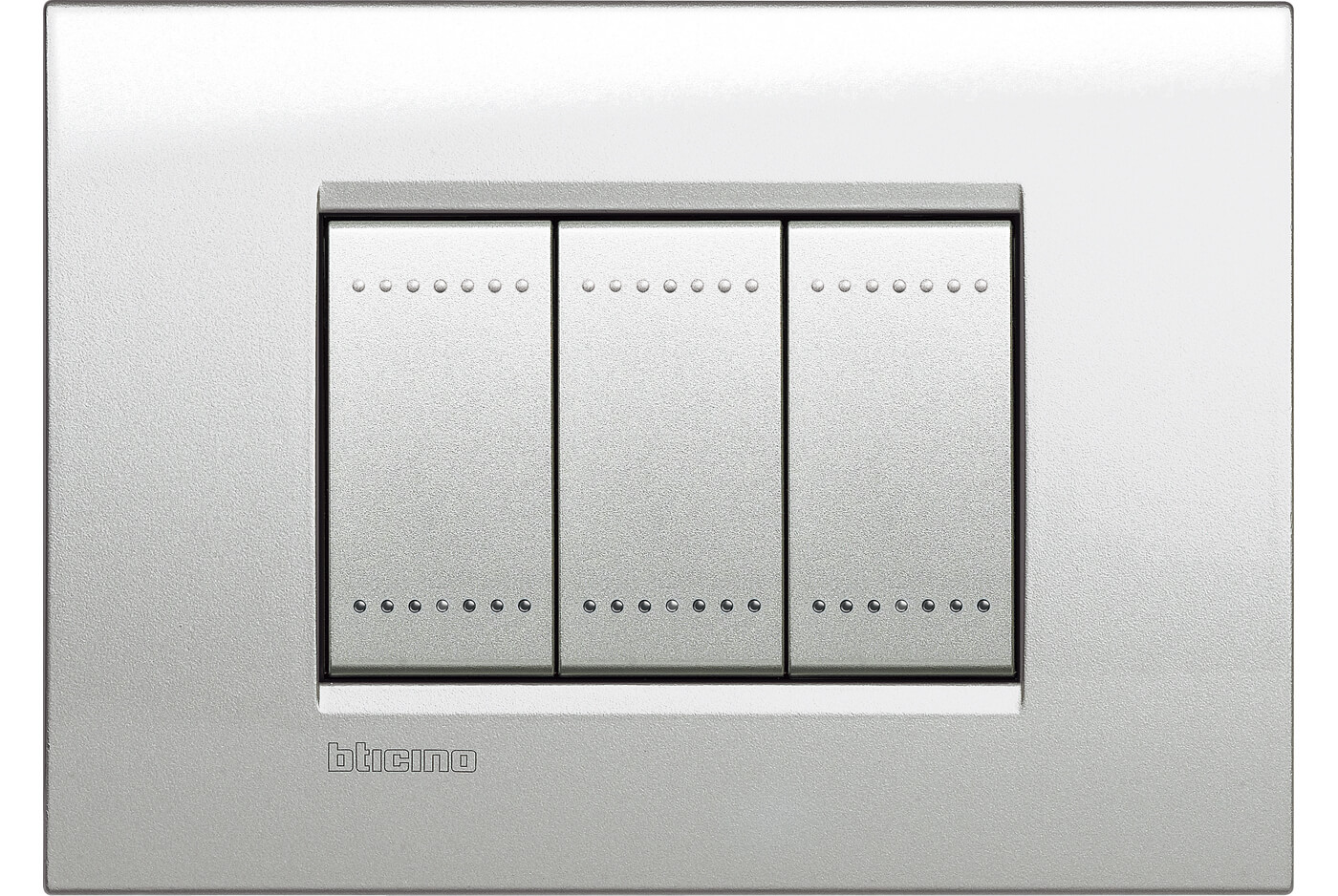

  • Livinglight

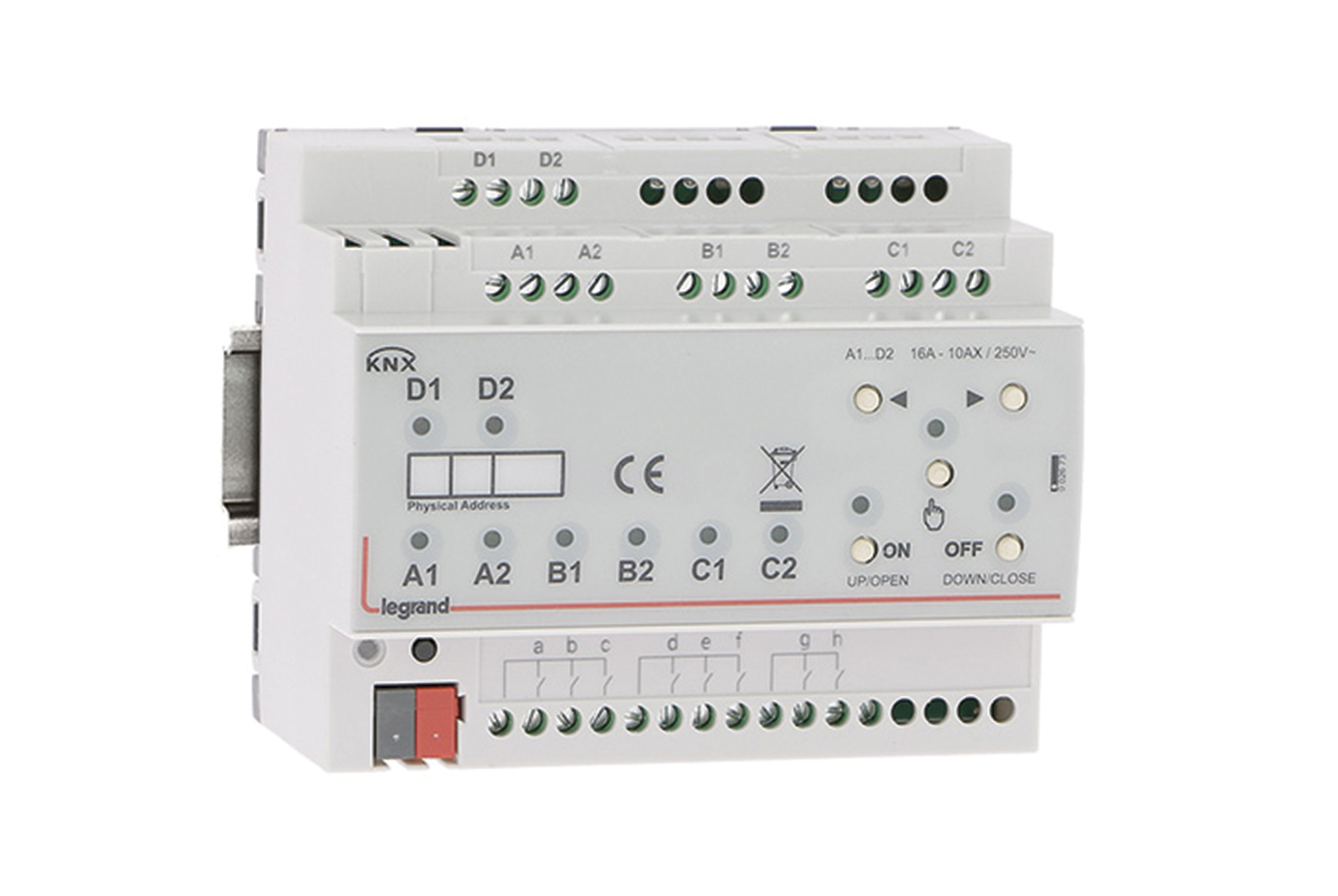

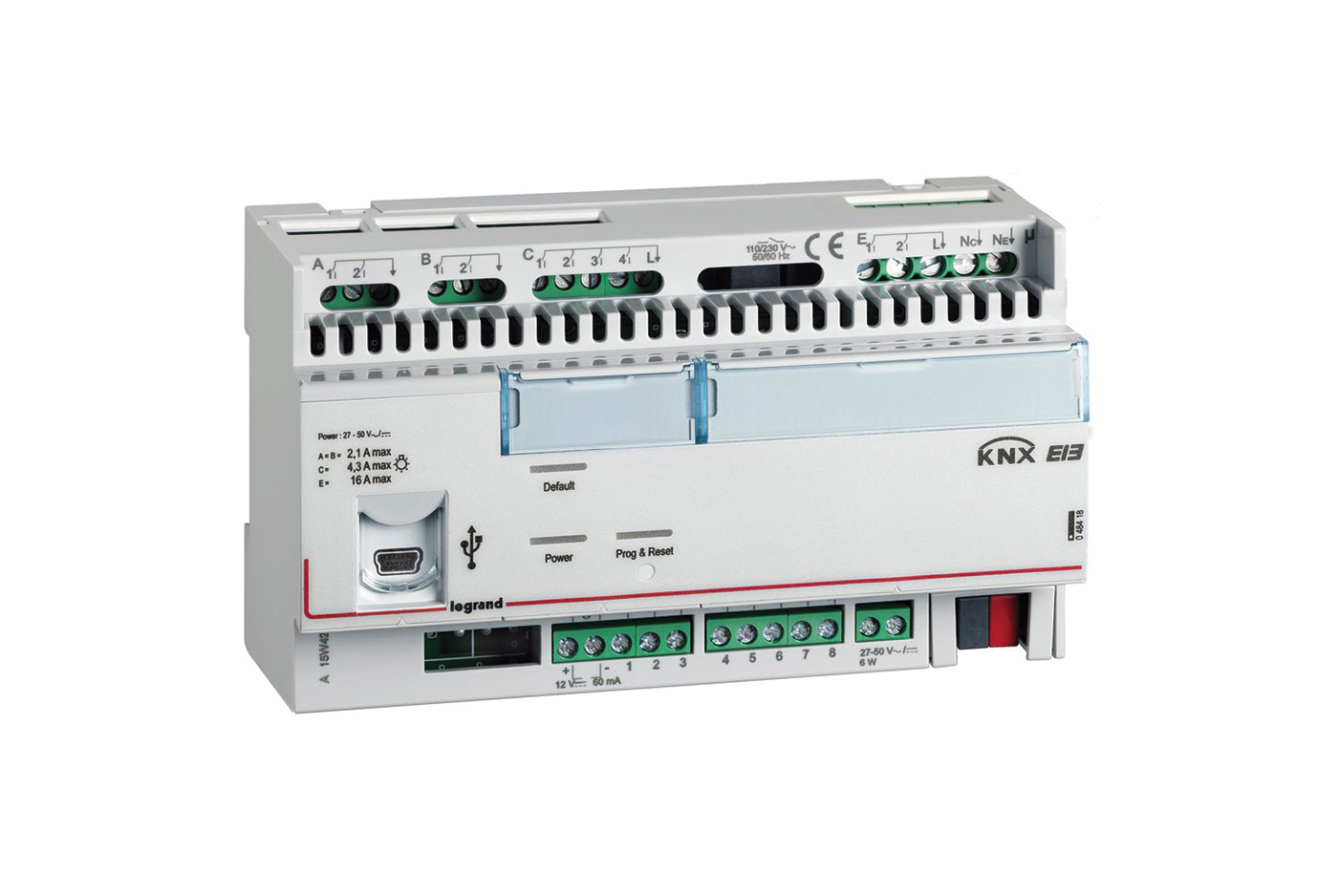

Controller modulari multifunzioni
08_KONNEX_1
0 026 78

Controller multi-applicazione "all-in-one" dotato di 20 uscite in grado di realizzare molteplici funzioni.

08_KONNEX_2
0 026 76

Controller multi-applicazione "all-in-one" dotato di 16 uscite in grado di realizzare molteplici funzioni.

08_KONNEX_3
0 026 74

Controller multi-applicazione 'all-in-one' dotato di 12 uscite in grado di realizzare molteplici funzioni.

09_KONNEX_1
0 026 72

Controller multi-applicazione "all-in-one" dotato di 8 uscite in grado di realizzare molteplici funzioni.

09_KONNEX_2
0 026 73

Controller multi-applicazione "all-in-one" dotato di 8 ingressi e 8 uscite in grado di realizzare molteplici funzioni.

09_KONNEX_3
0 026 79

Controller multiapplicazione "all-in-one" dotato di 18 ingressi e 20 uscite in grado di realizzare molteplici funzioni

Controller dimmer
10_KONNEX_1
0 026 65

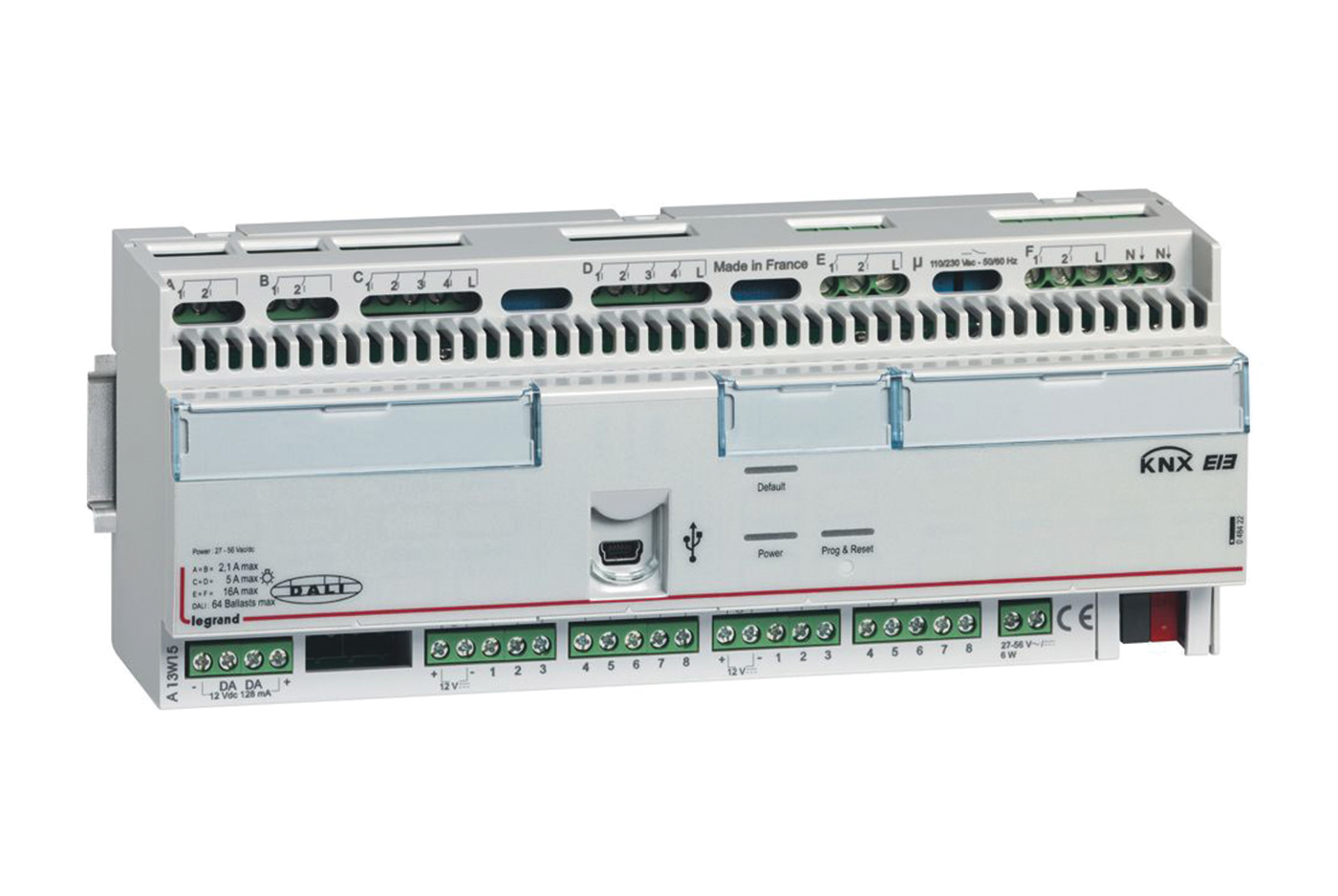

Controller modulare DIMMER KNX/DALI

Interfaccia KNX/DALI ad 1 canale in grado di gestire un massimo di 64 ballast divisi in 16 gruppi.
Gestione tramite sensori di presenza DALI in 8 gruppi.

10_KONNEX_2
0 026 68

Controller modulare DIMMER  1-10V

Dimmer KNX 1-10V a 10 canali per la gestione di lampade interfacciate tramite reattori 1-10V.
Il dispositivo è inoltre dotato di 10 contatti da 16A  ognuno per la commutazione di carichi luce.

Gateway e Accoppiatori di linea
11_KONNEX_1
0 035 45

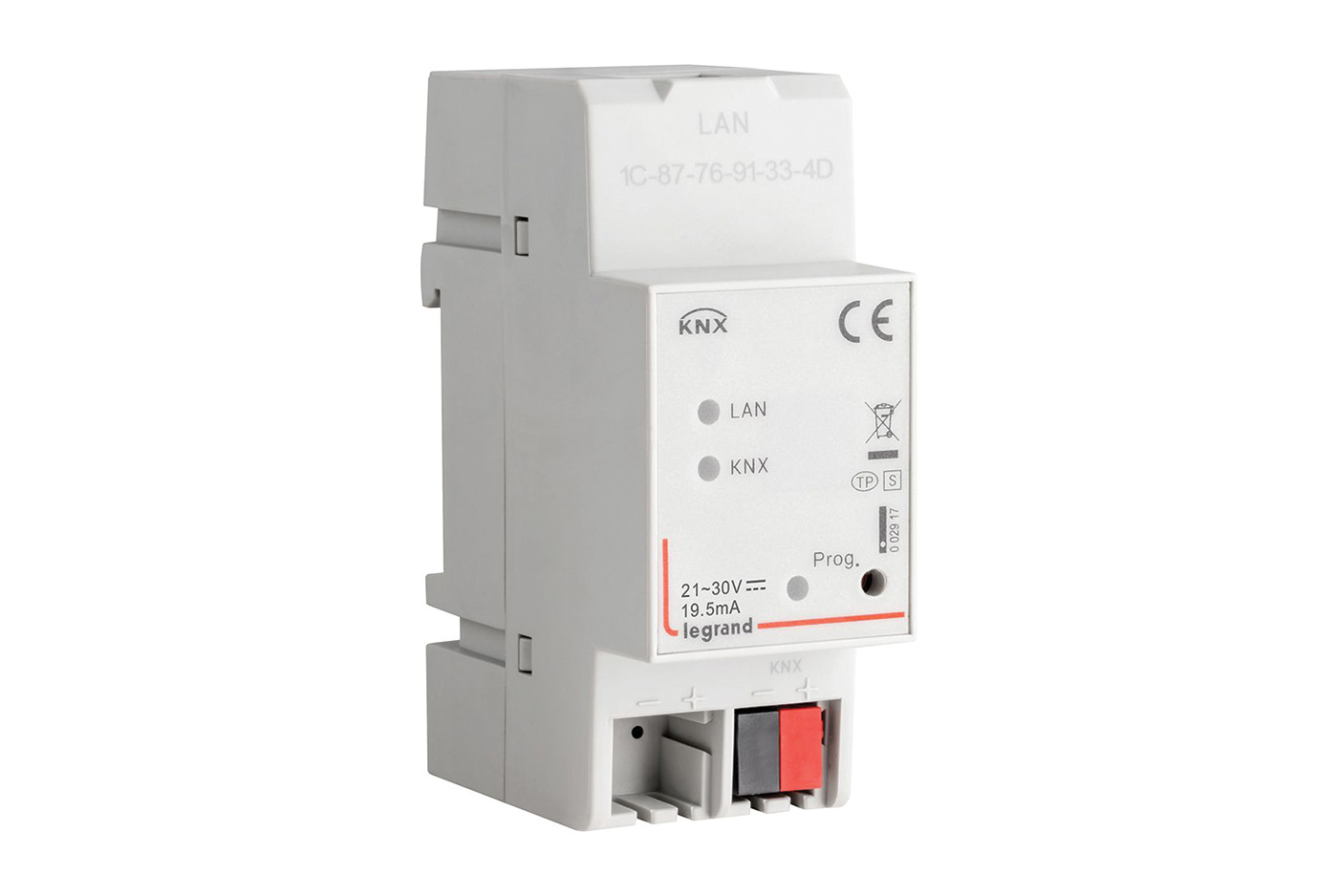

Gateway

Gateway KNX/IP con router, fornisce con il protocollo di tunneling un punto di connessione per ETS a consentire la messa in servizio e il monitoraggio.

11_KONNEX_2
0 035 46

Accoppiatore di linea

Accoppiatore KNX, da utilizzare per lo scambio bidirezionale di dati tra due linee KNX garantendo un isolamento galvanico.

Alimentatori
12_KONNEX_1
0 035 06

Alimentatore

Alimentatore modulare KNX con pulsante di RESET e LED di segnalazione.
Corrente erogata 320 mA.

Alimentatore KONNEX

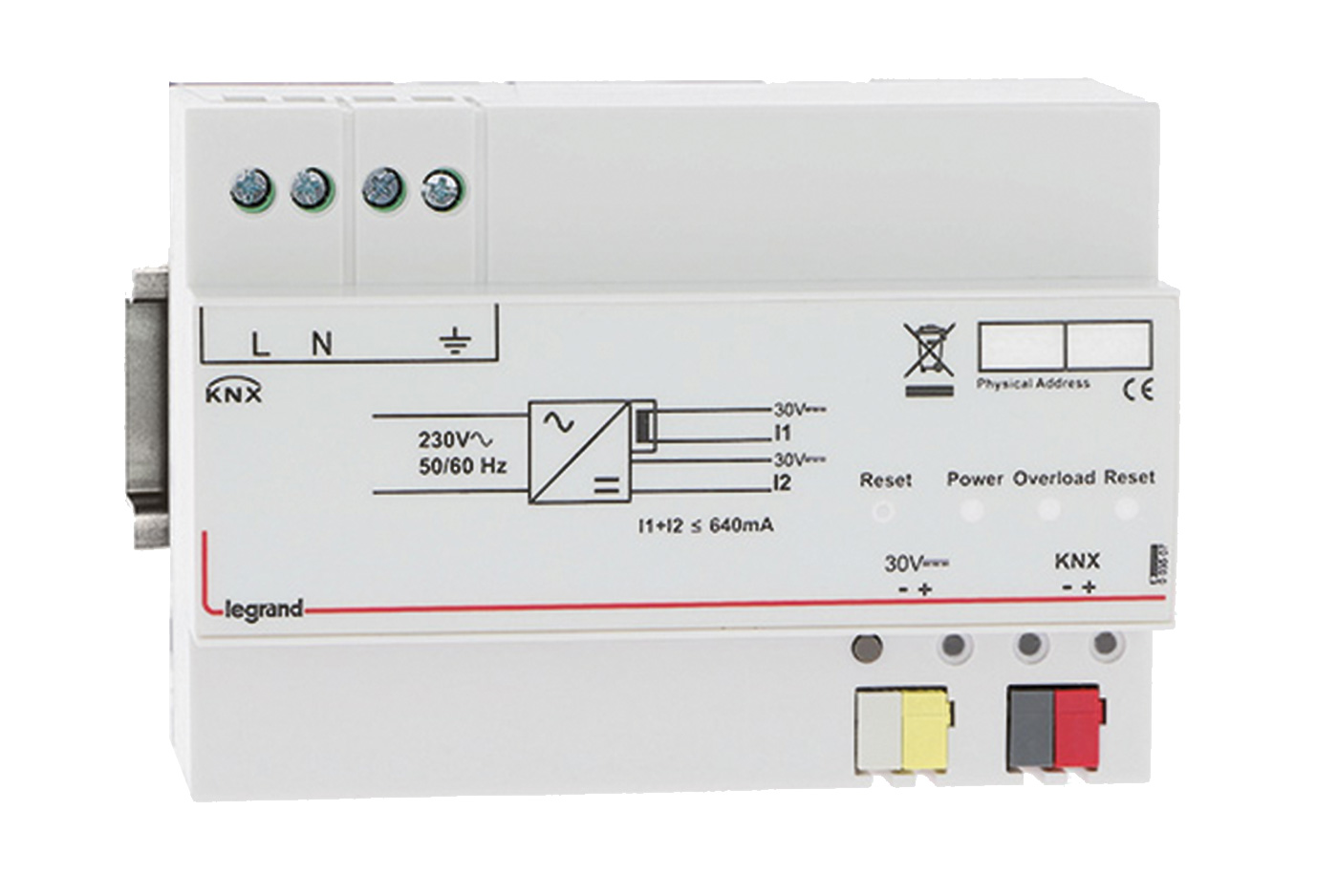

0 035 07

Alimentatore

Alimentatore modulare KNX con pulsante di RESET e LED di segnalazione.
Corrente erogata 640 mA.

13_KONNEX

Gateway di configurazione

Il nuovo e innovativo gateway di configurazione è uno strumento che permette di programmare e modificare i parametri di funzionamento dei sensori del sistema KNX, Lighting Control e SCS, utilizzando lo smartphone e l’APP dedicata Legrand Close Up.

15_KONNEX_1

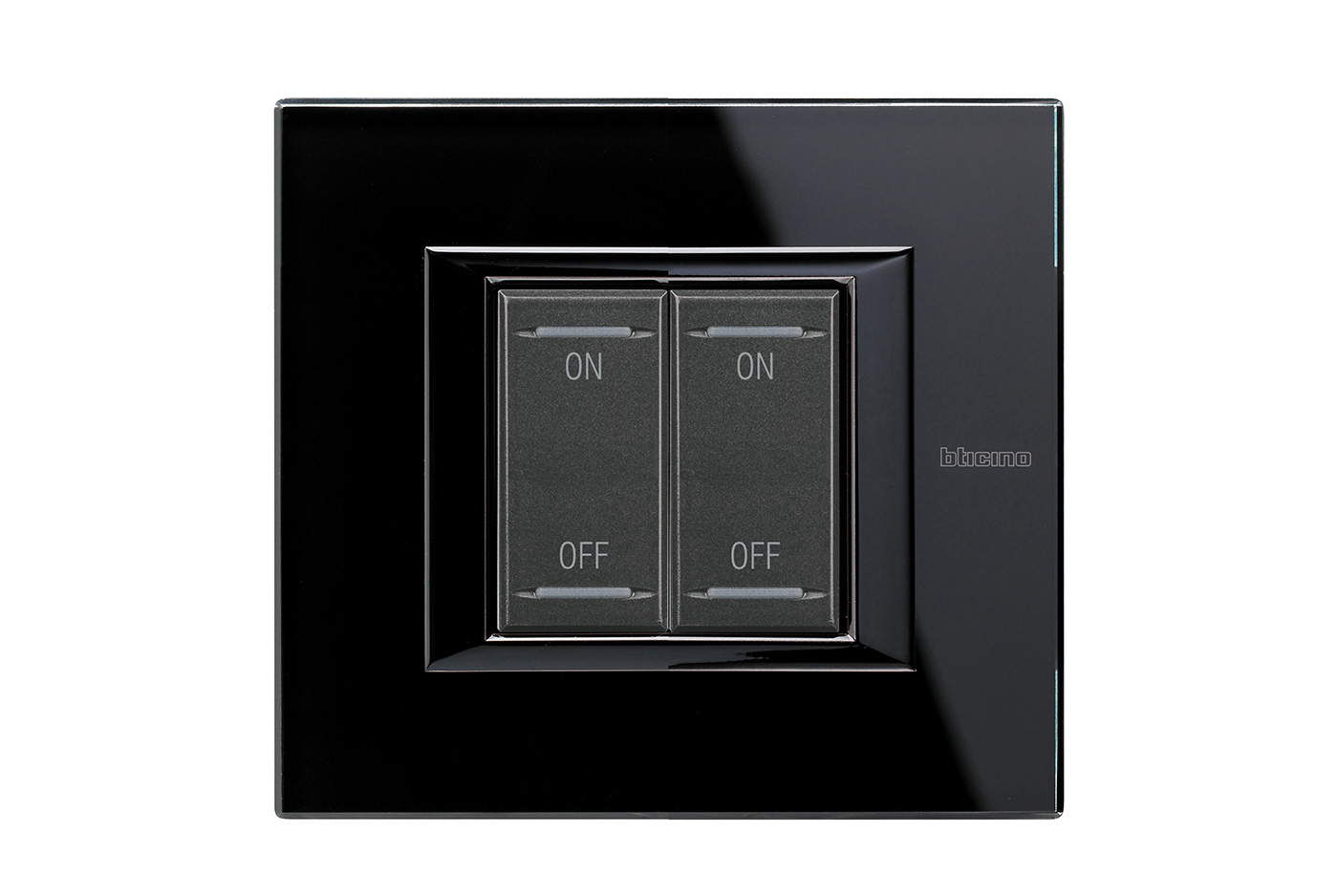

Ampia gamma di comandi

Soluzione indispensabile per applicazioni specifiche, i comandi KNX permettono di gestire l'illuminazione (on-off, dimmer, scenari, motorizzazioni), le tapparelle (salita, discesa, stop), le tende e altri dispositivi.

15_KONNEX_2

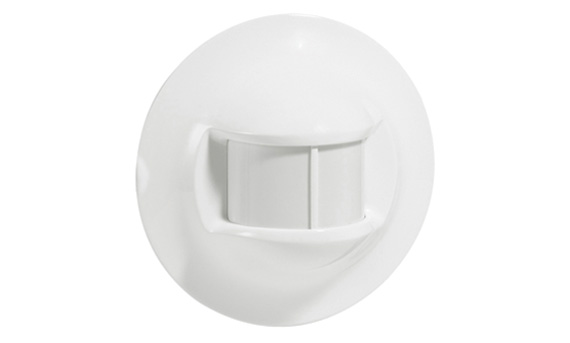

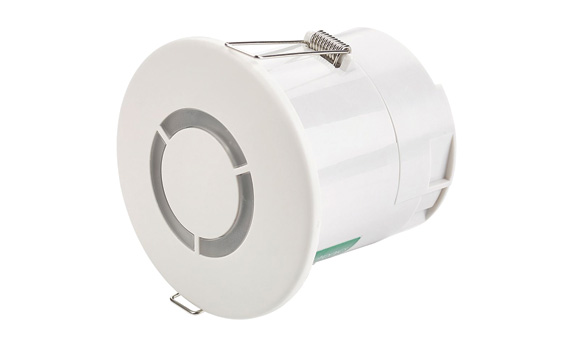

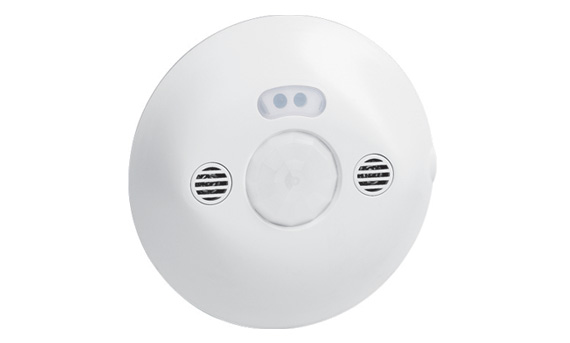

Sensori adatti per ogni tipo di rilevamento

Con i numerosi sensori a catalogo riusciamo a soddisfare qualsiasi progetto; dalla performance energetica alla performance d'utilizzo.

15_KONNEX_3

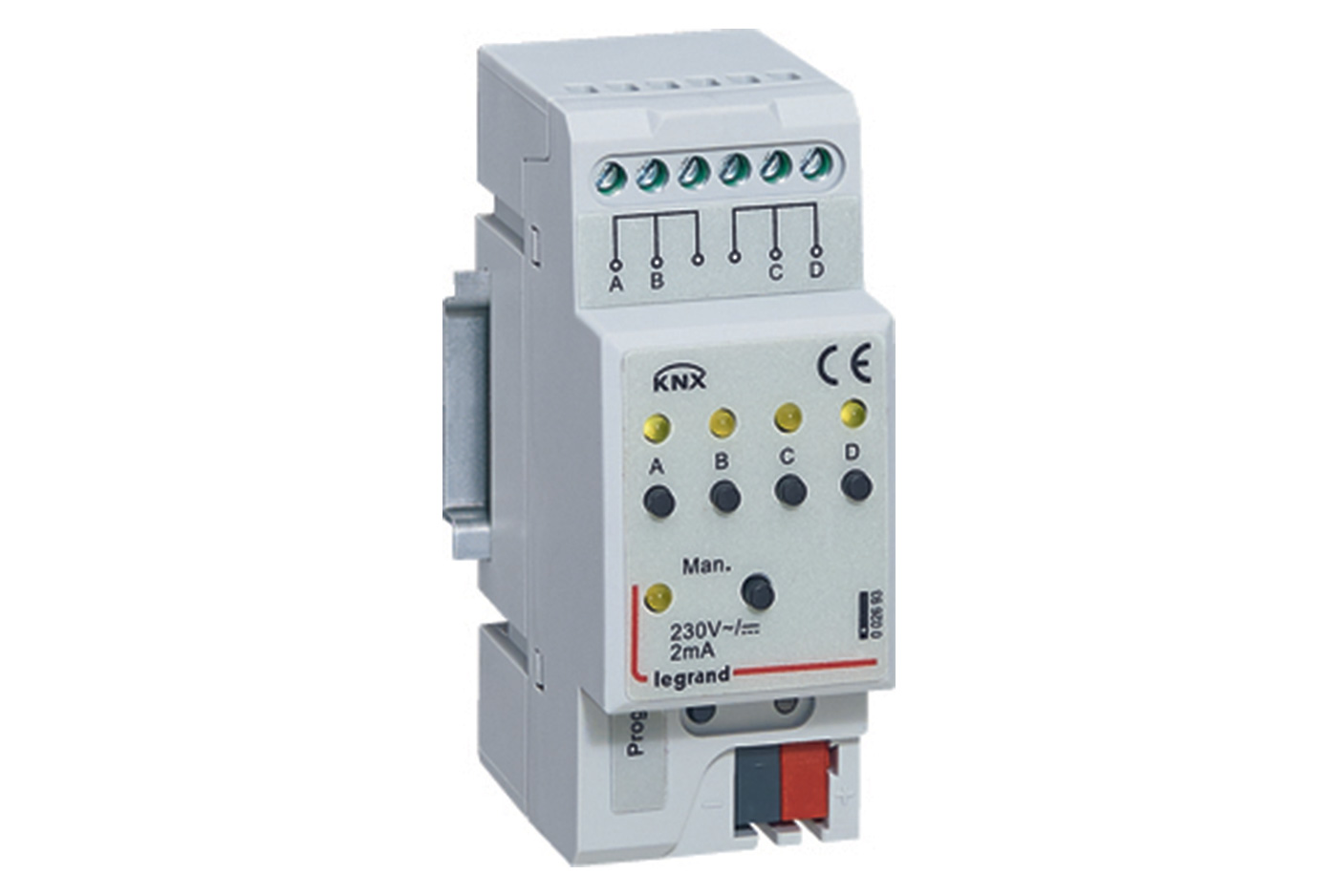

Controller ed attuatori

Controller ed attuatori permettono di comandare molteplici tipologie di carichi:

  • Tutti i tipi di carico on/off (per esempio: lampade, tapparelle, motori, …)
  • Dimmer DALI (64 Ballast max)
  • Lampade a LED

Alcuni dispositivi particolari come i controller multi-applicazioni permettono anche la misurazione dell’energia consumata.
