Installabilità
Si consiglia di posizionare e installare le pulsantiere ad un’altezza di 160 - 165 cm (filo alto), rispetto al pavimento.
Per l'utilizzo delle pulsantiere esterne da parte di persone diversamente abili, l'altezza di installazione consigliata è di 120 - 125 cm (filo alto) - rif. (DM 236/89).
La telecamera non deve essere installata frontalmente a sorgenti luminose oppure in luoghi dove il soggetto ripreso rimanga in controluce.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

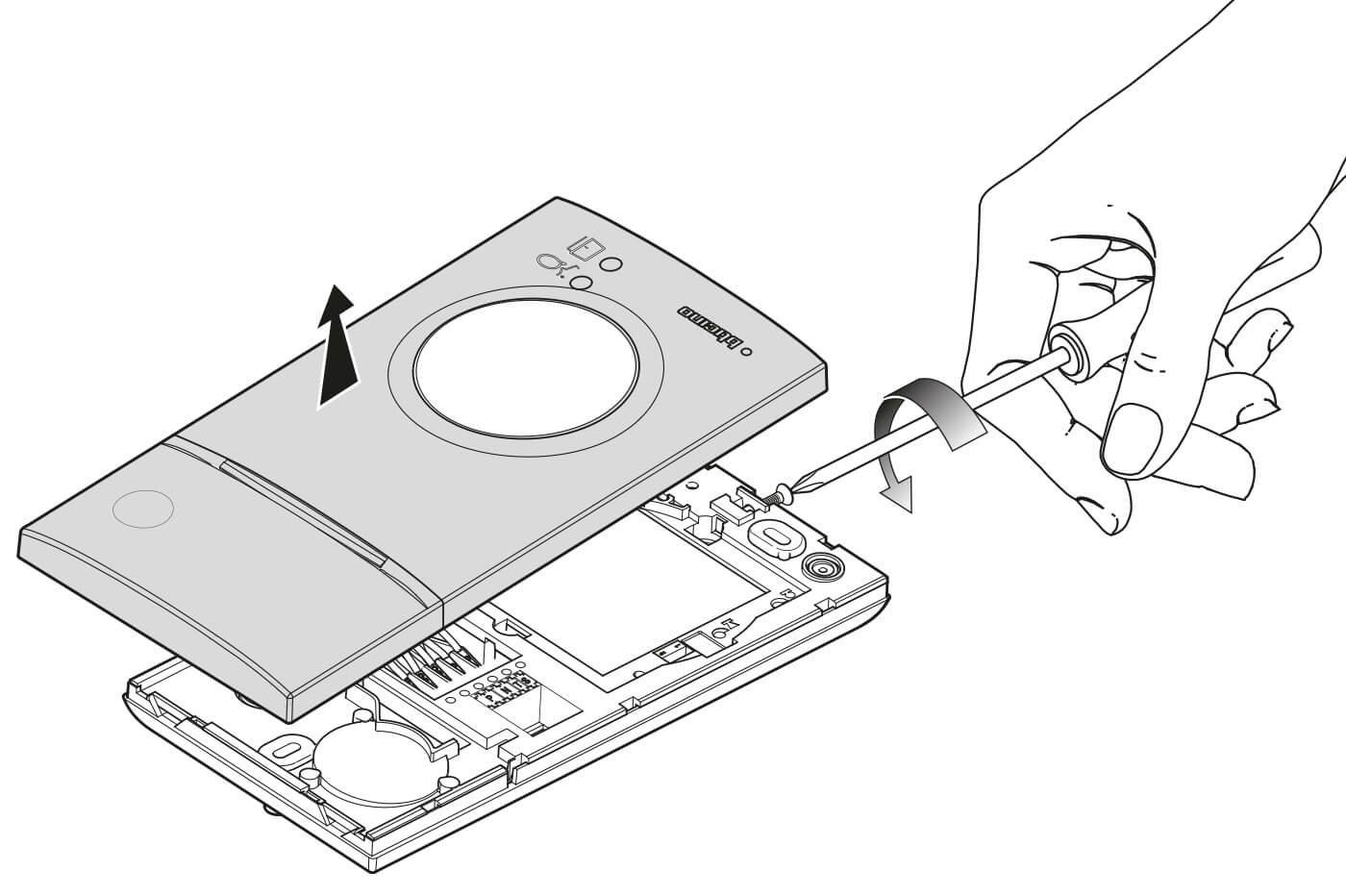

FASE 1 – Smontare il frontale della pulsantiera avvitando in senso orario la vite sul lato inferiore.

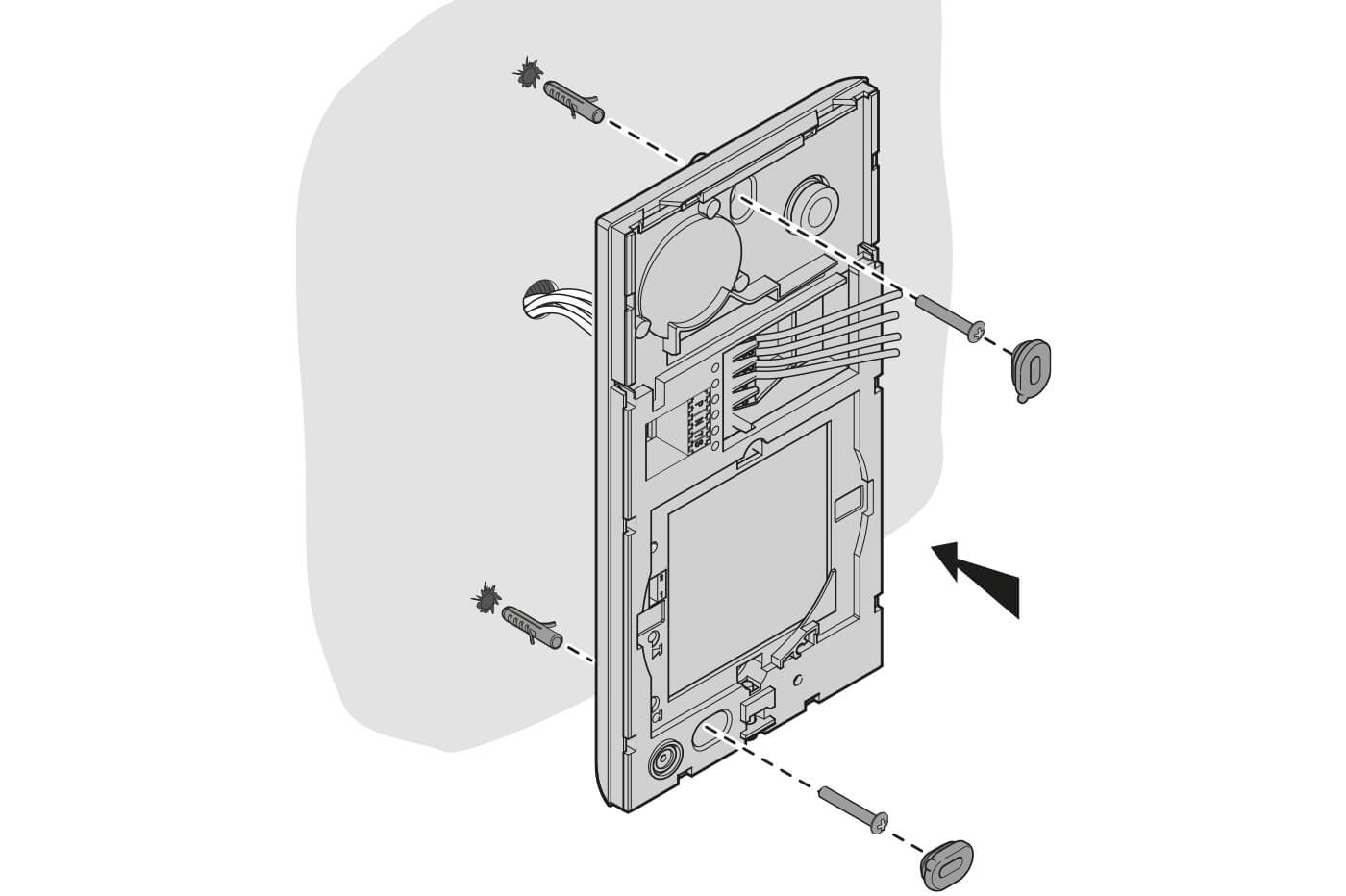

FASE 2 – Fissare la pulsantiera alla parete con I tasselli a corredo.
Fare passare i cavi di collegamento sul lato frontale e collegarli agli appositi morsetti.

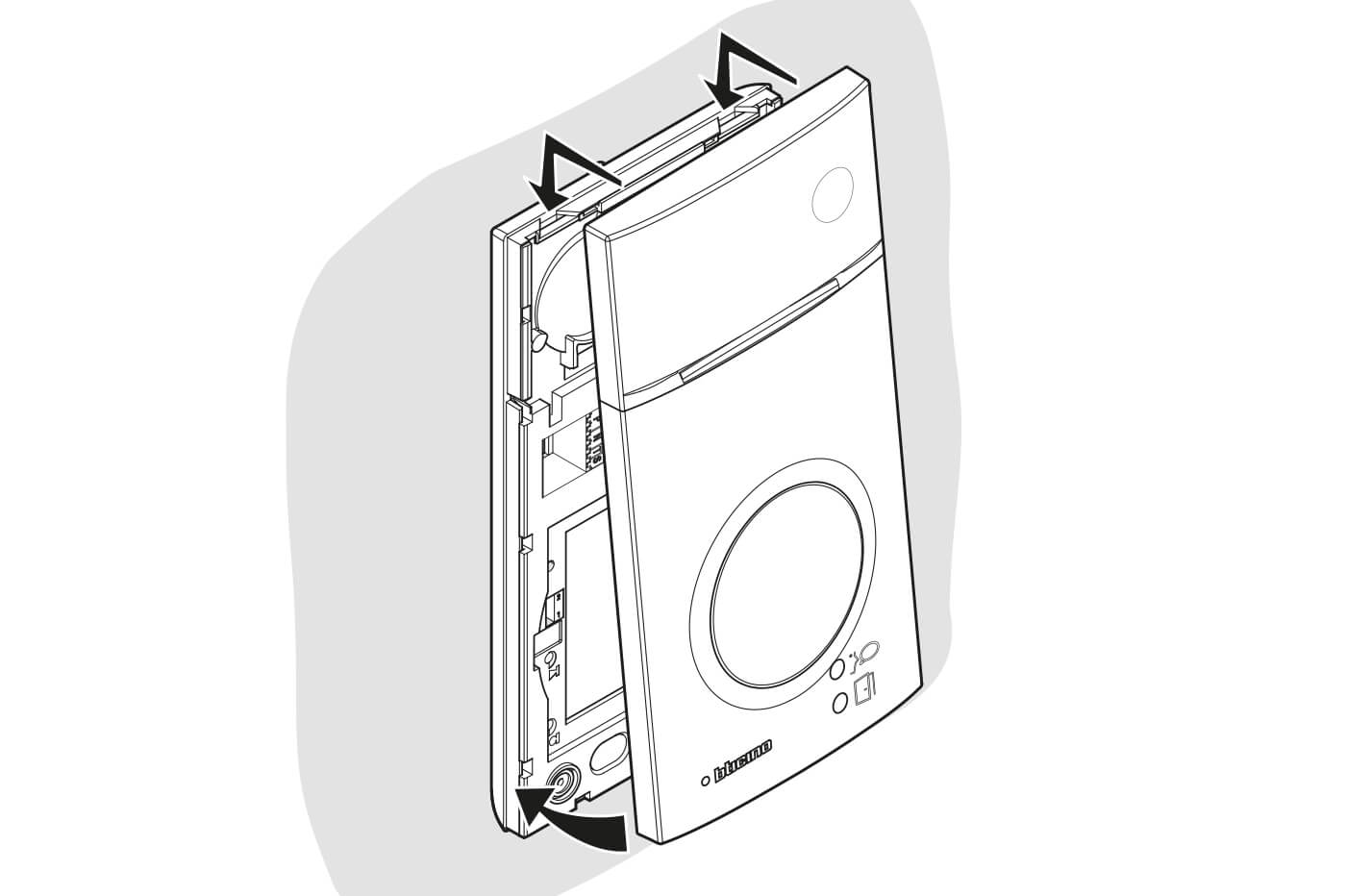

FASE 3 – Riposizionare il frontale della pulsantiera agganciandolo sul lato superiore e abbassandolo dolcemente.

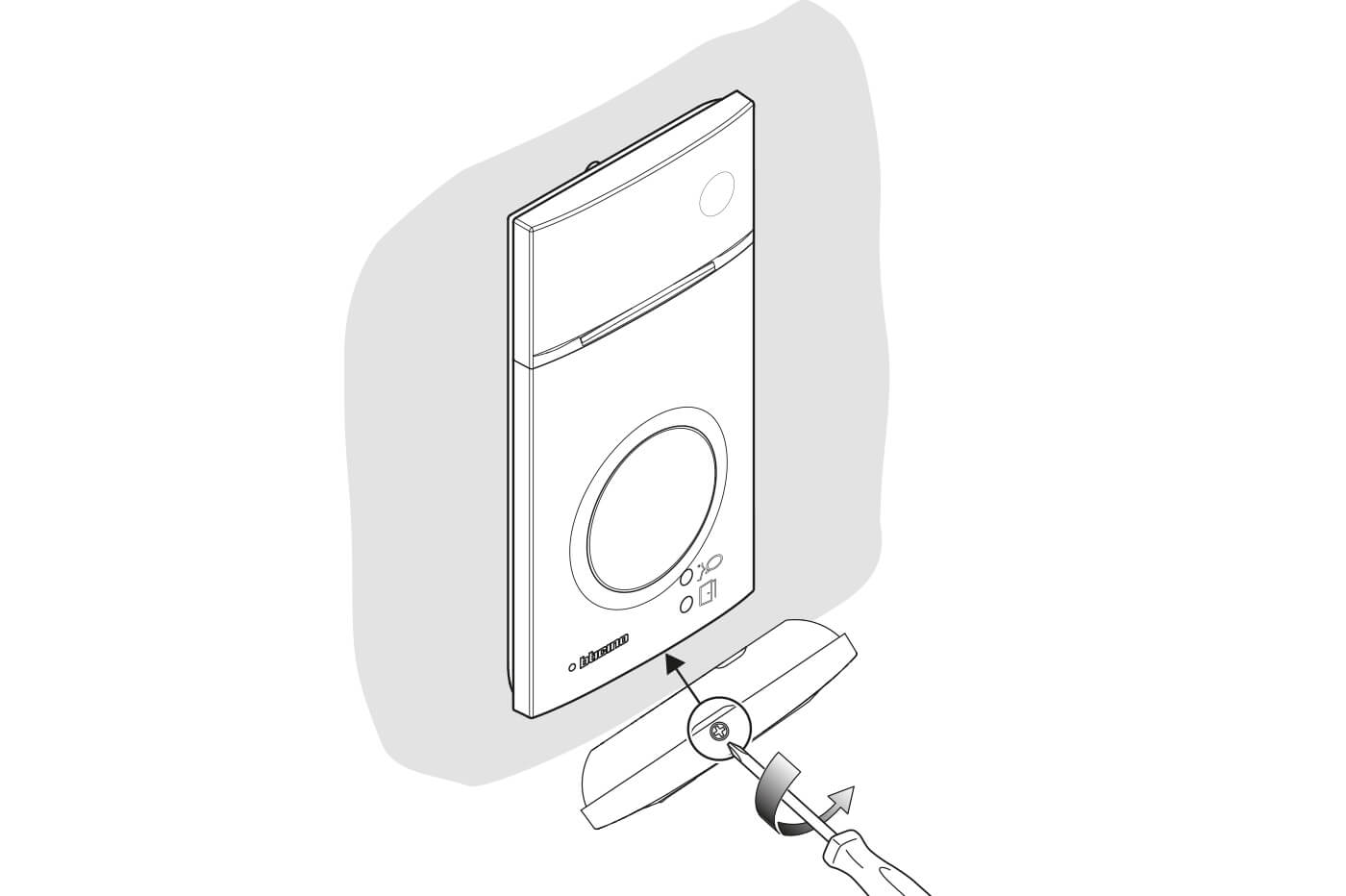

FASE 4 – Fissare il frontale svitando in senso antiorario la vite sul lato inferiore.

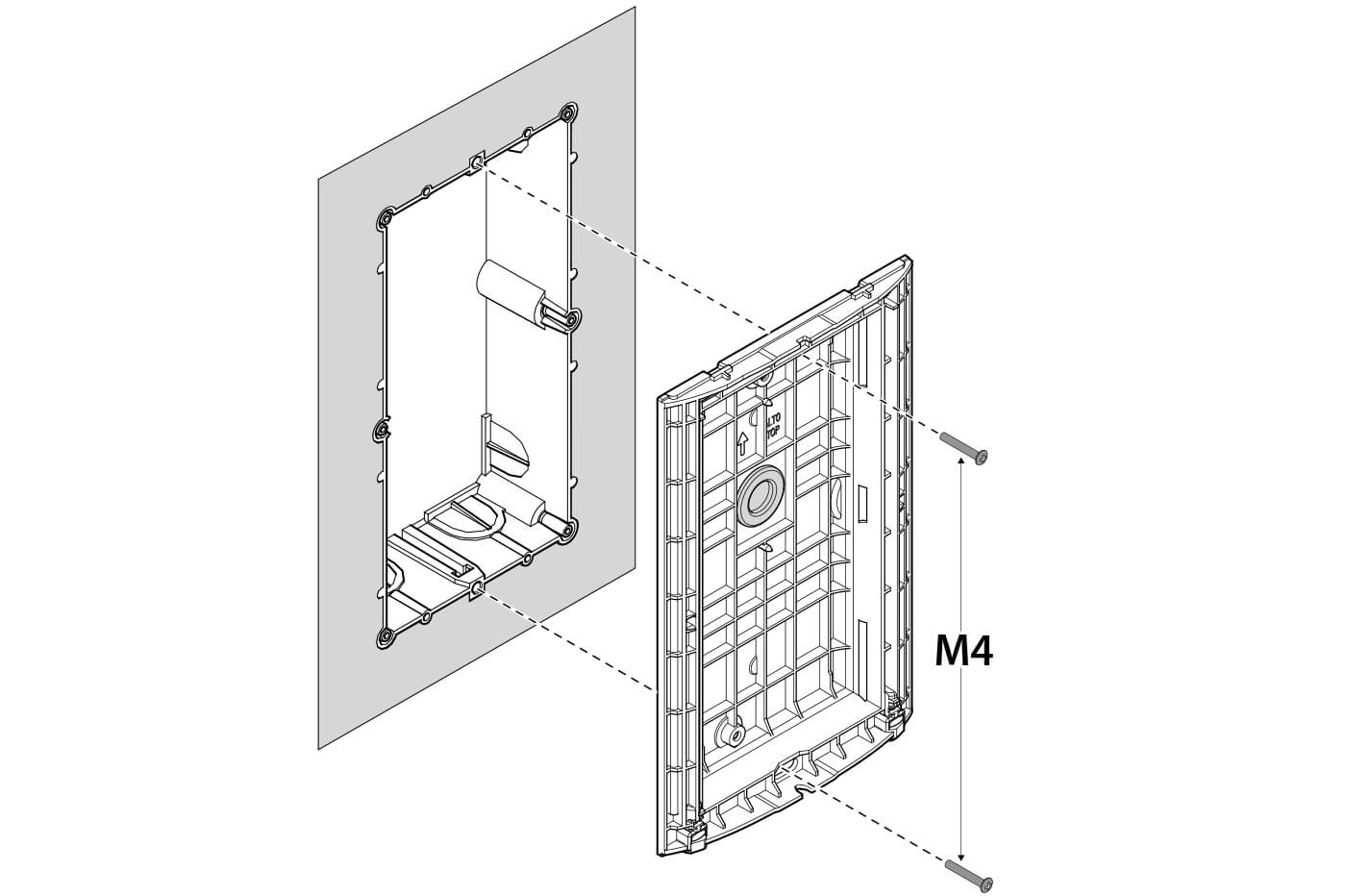

FASE 1 – Posizionare la scatola da incasso 352000 e fissare su di essa il telaio plastico accessorio 343061 - 343063 con le viti in dotazione.

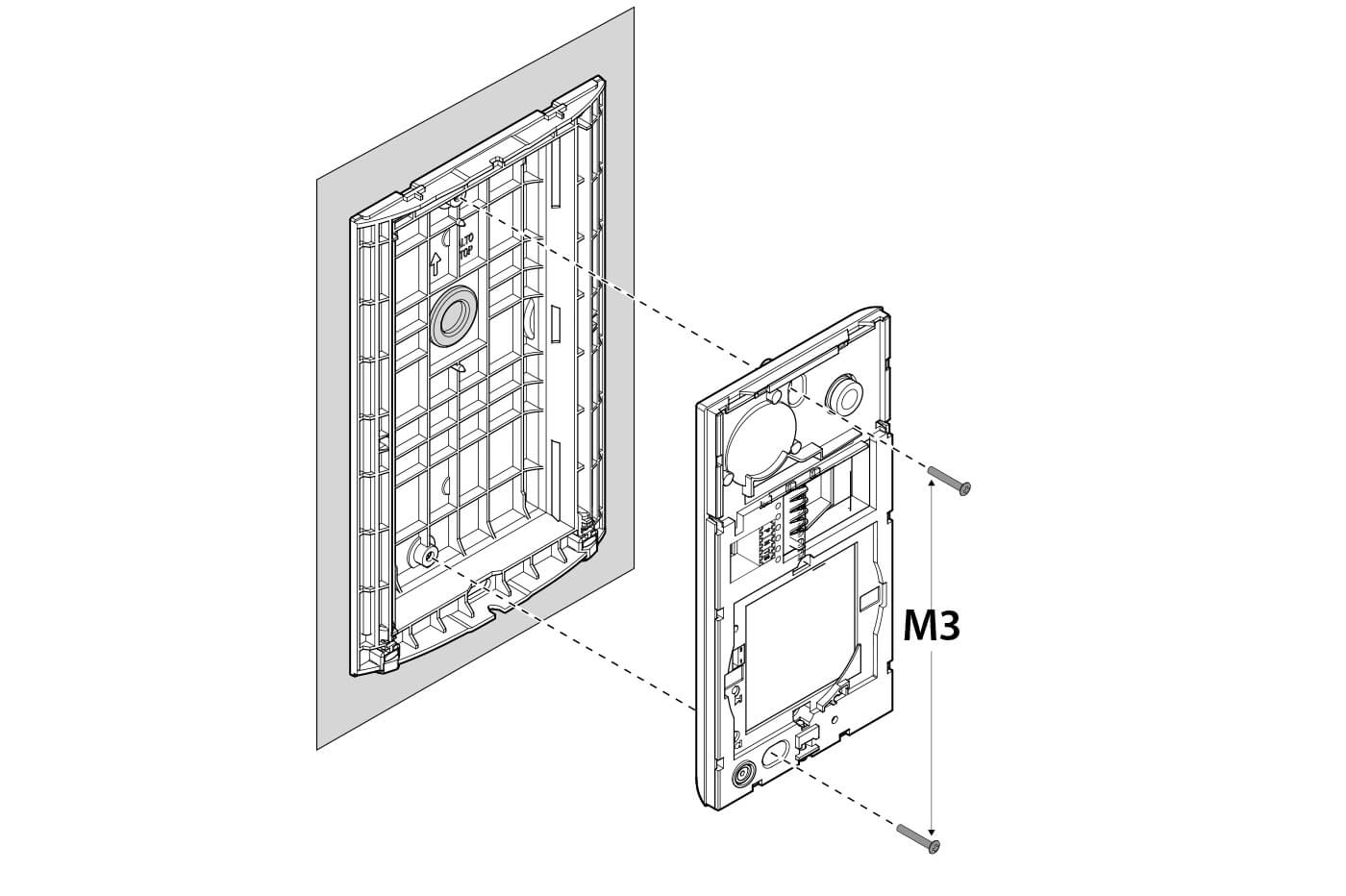

FASE 2 – Dopo aver smontato il frontale, fissare la pulsantiera sul telaio plastico con le viti in dotazione.

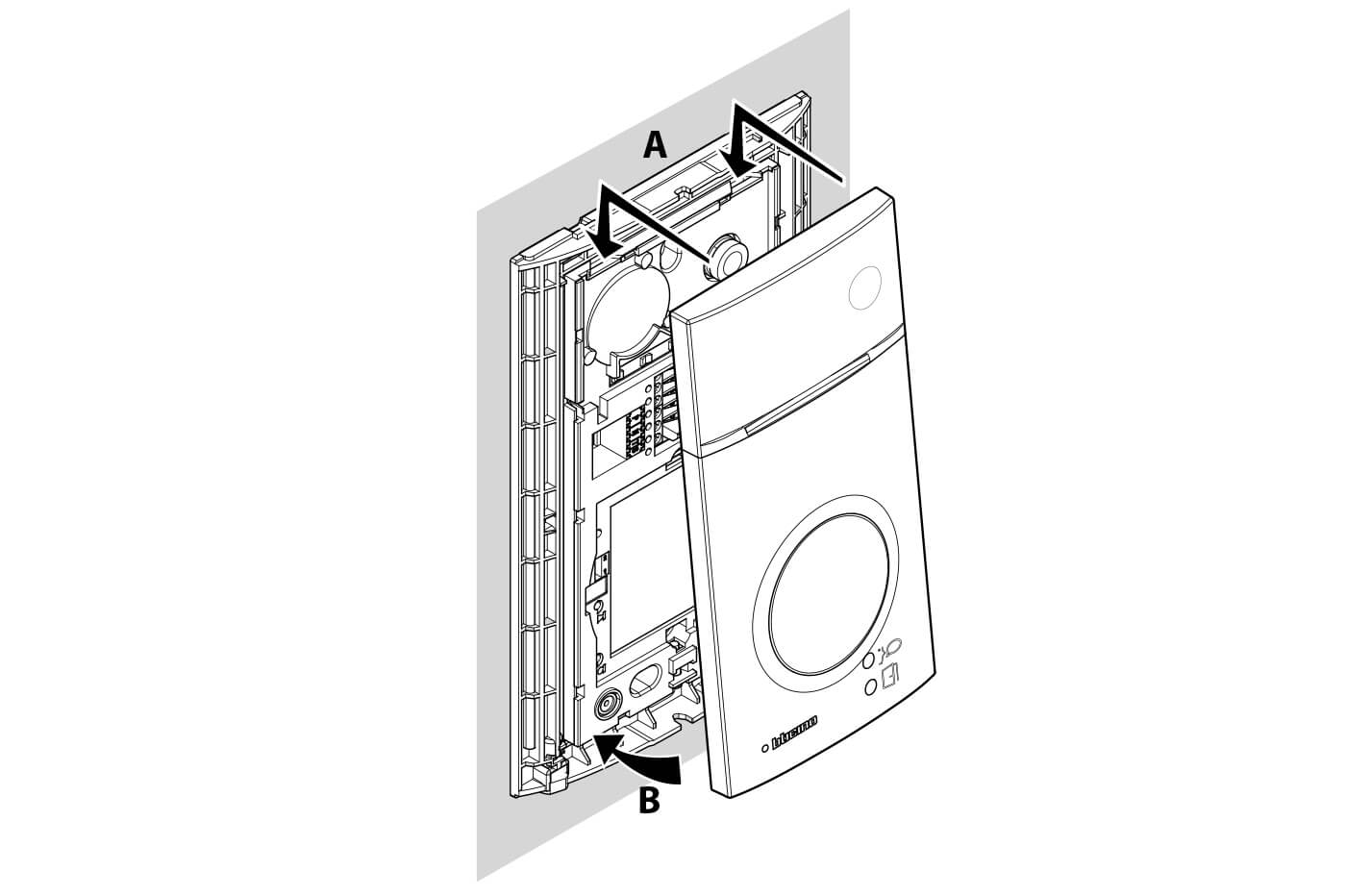

FASE 3 – Riposizionare il frontale della pulsantiera agganciandolo sul lato superiore e abbassandolo dolcemente.
Avvitare la vite in senso antiorario per fissare il frontale.

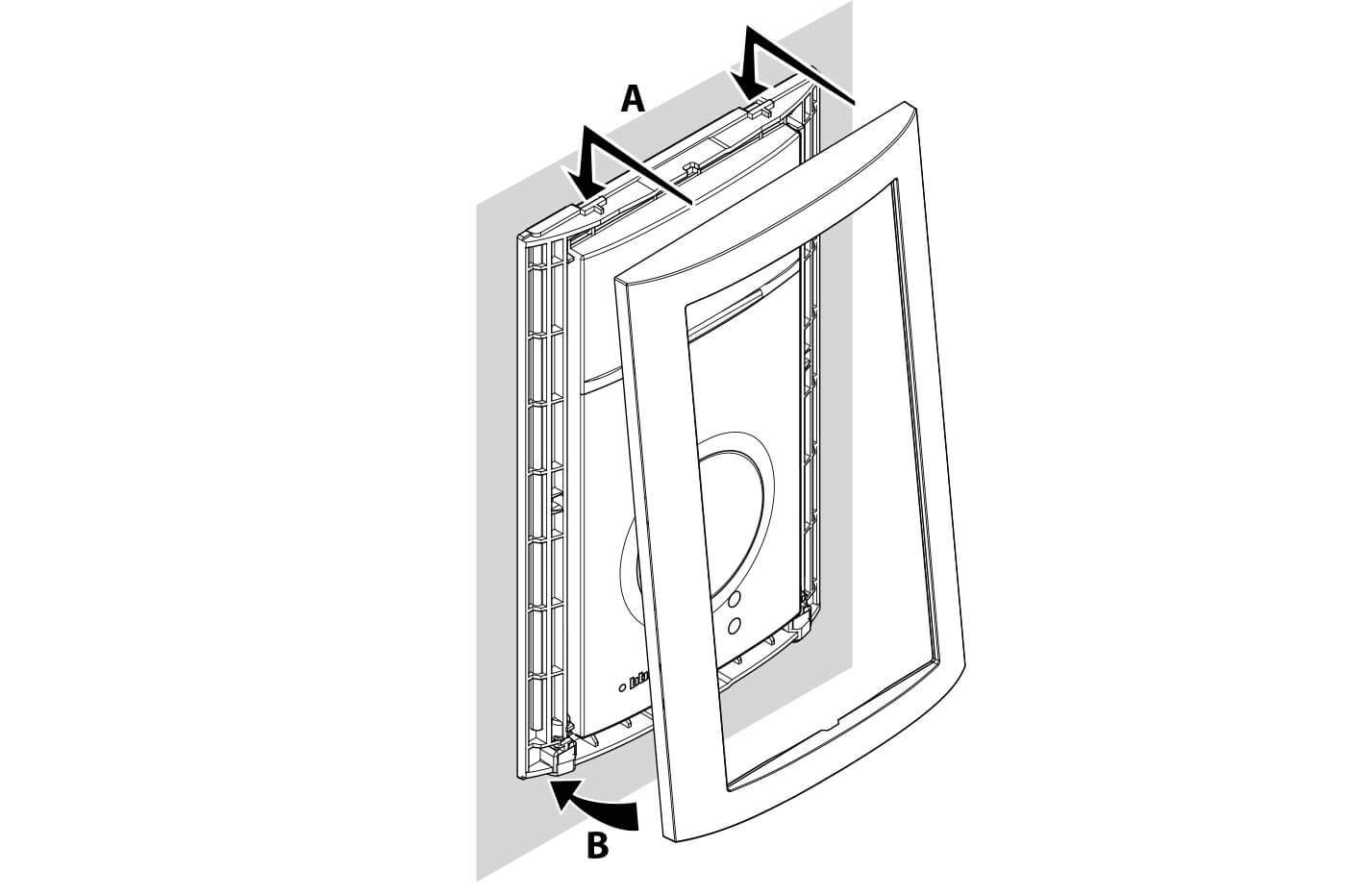

FASE 4 – Posizionare la cornice di finitura dell’accessorio 343061 - 343063 sul telaio e fissarla svitando in senso antiorario le due viti sul lato inferiore.

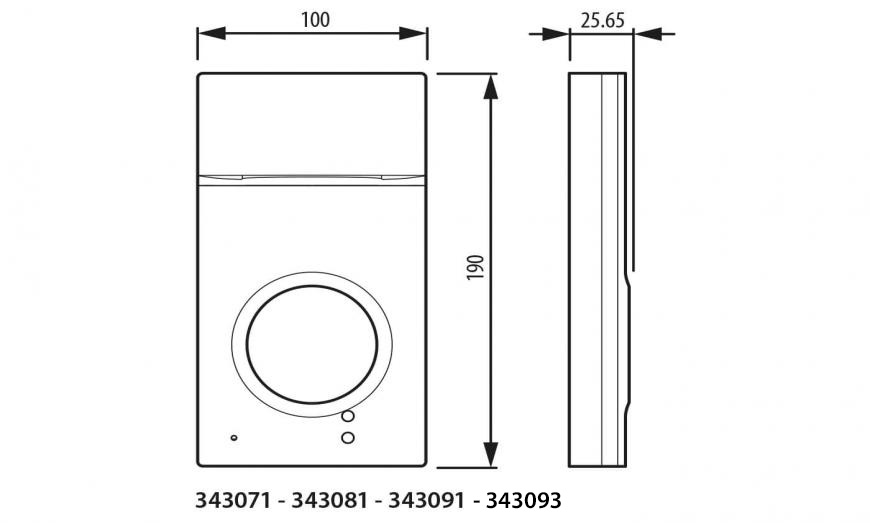

Dimensionali pulsantiere Linea 3000 (343071 - 343081 - 343091 - 343093).
Dimensioni espresse in millimetri.

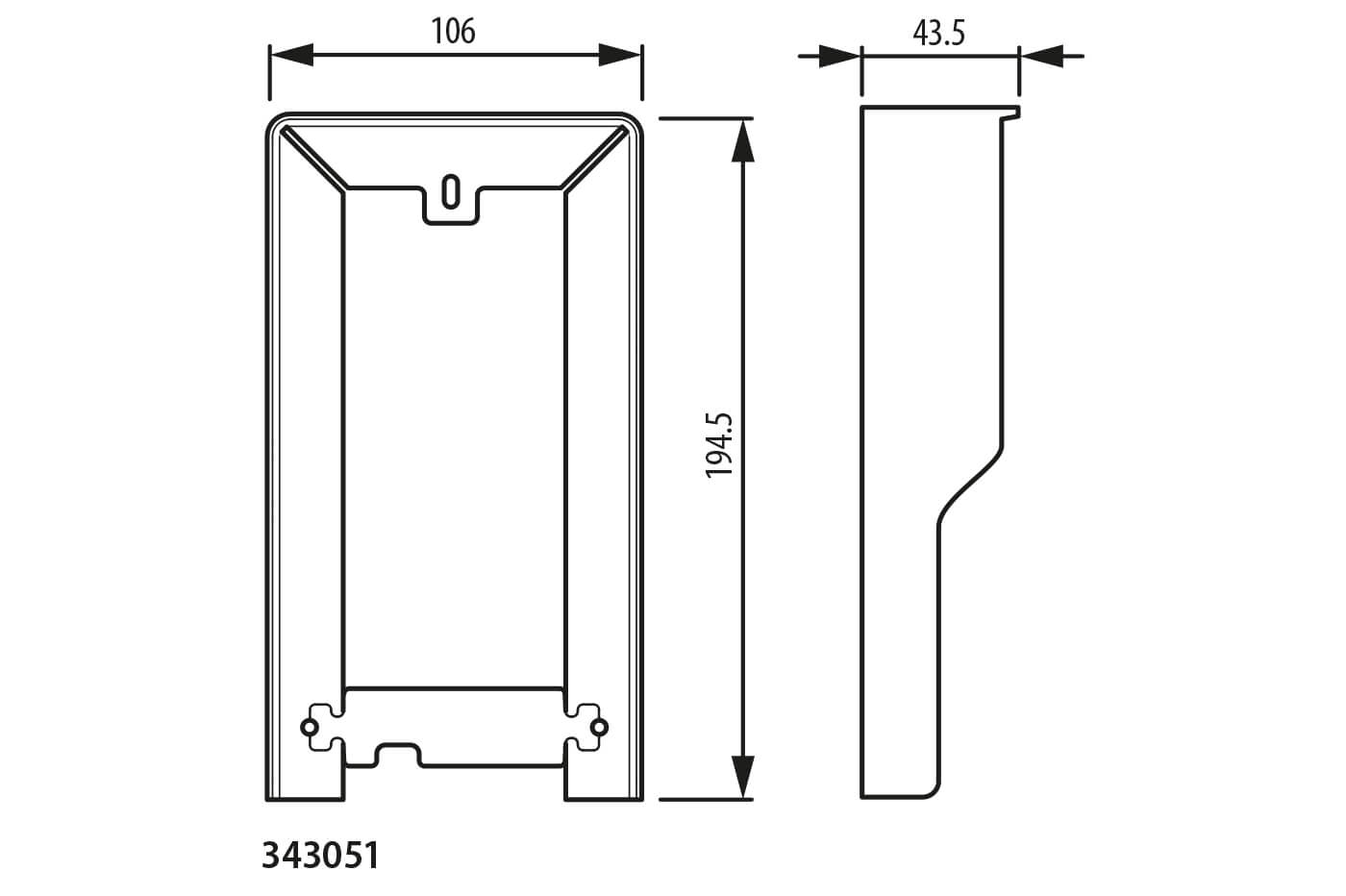

Dimensionali tetto antipioggia 343051 - 343053.
Dimensioni espresse in millimetri.

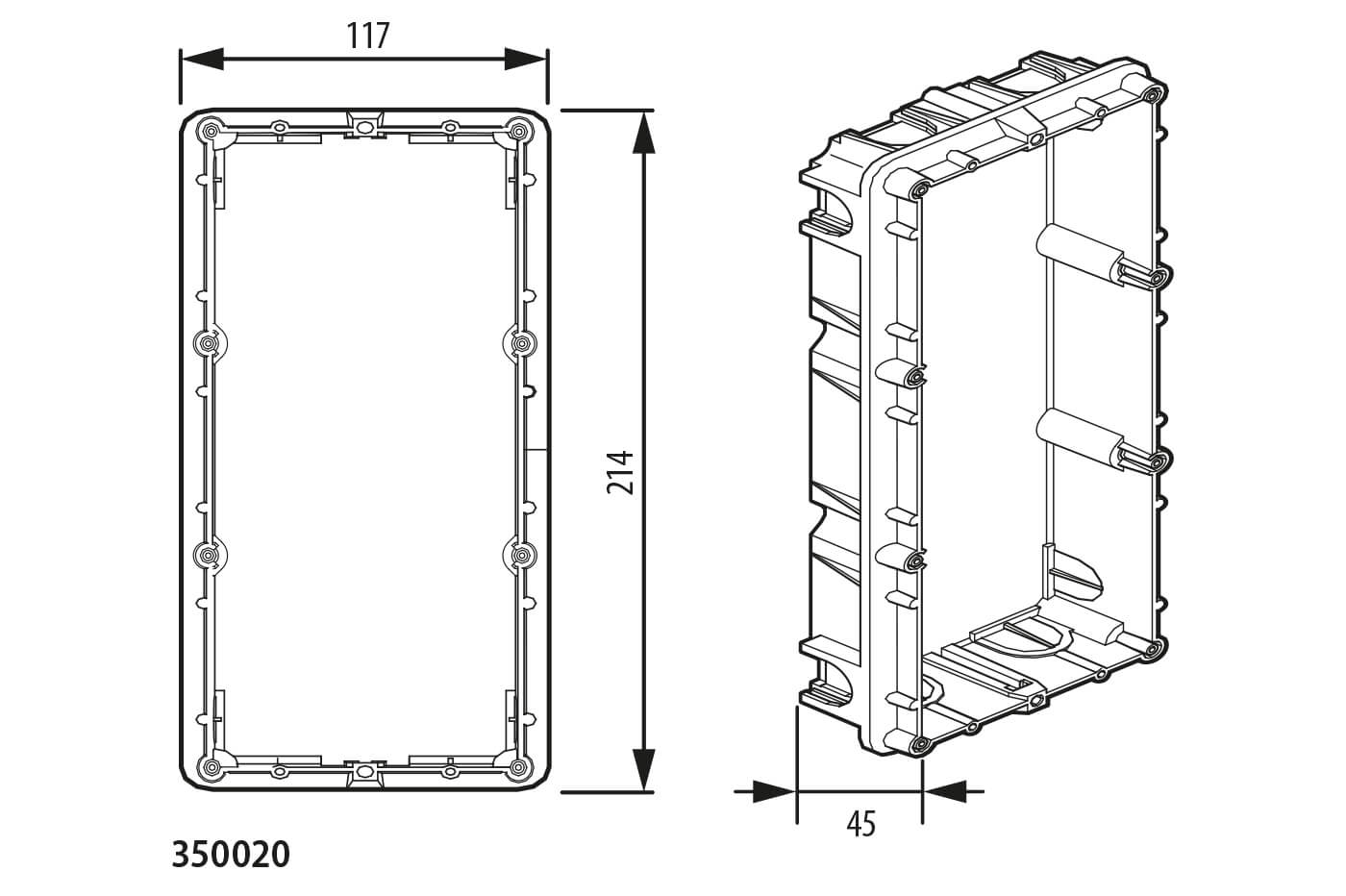

Dimensionali scatola da incasso 350020.
Compatibile con pulsantiere Tersystem e Sfera.
Dimensioni espresse in millimetri.

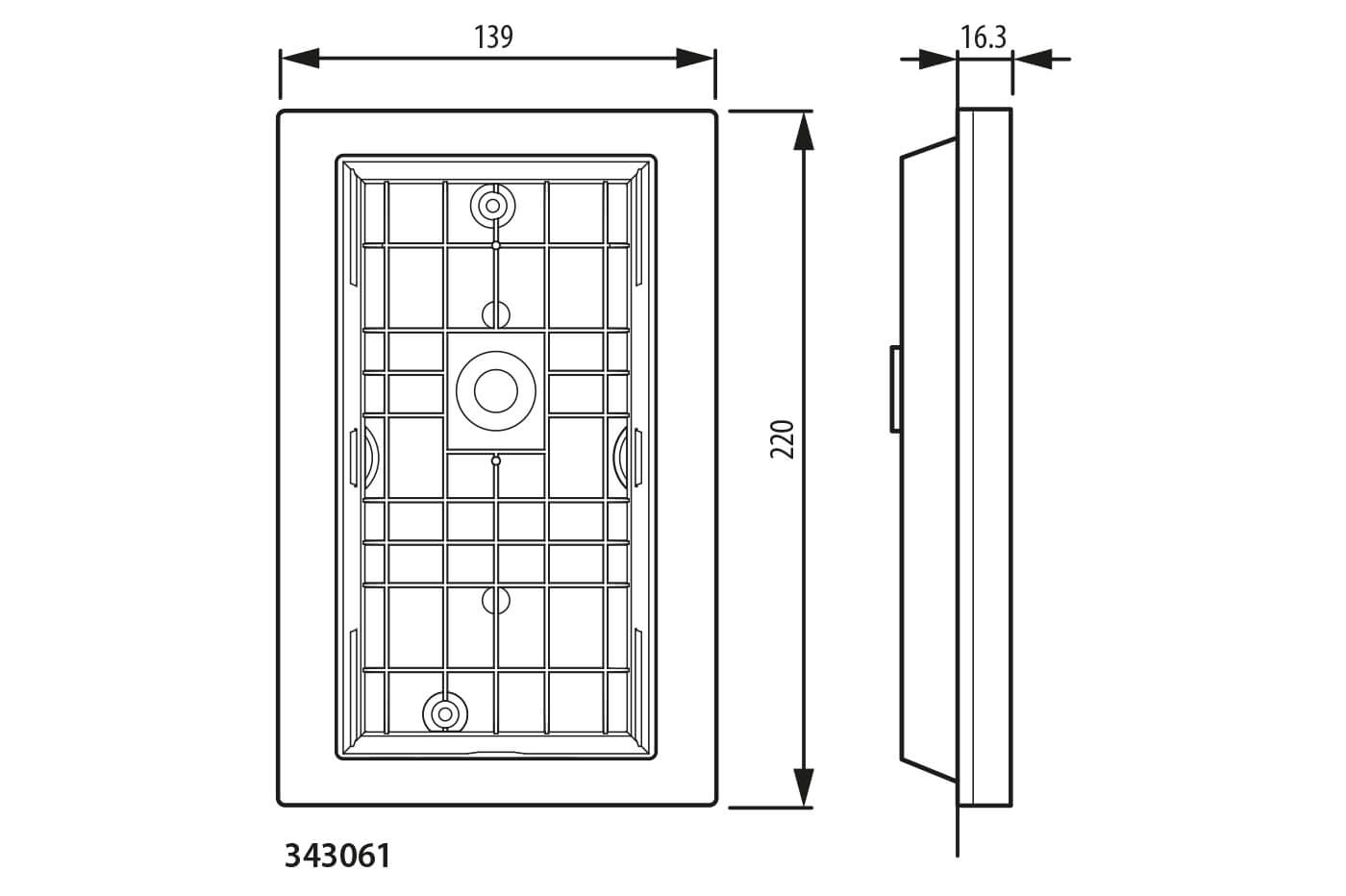

Dimensionali accessorio da incasso 343061 - 343063.
Dimensioni espresse in millimetri.
Devi realizzare un nuovo impianto di videocitofonia per la villa o per il condominio?
Utilizza il configuratore videocitofonia.
Definisci in pochi passaggi la tipologia del tuo impianto e le caratteristiche dell’immobile.
Potrai scegliere prodotti e funzioni che più si adattano alle tue necessità partendo dalle nostre soluzioni in KIT.
Inoltre, sarai sempre aggiornato circa le promozioni attive.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

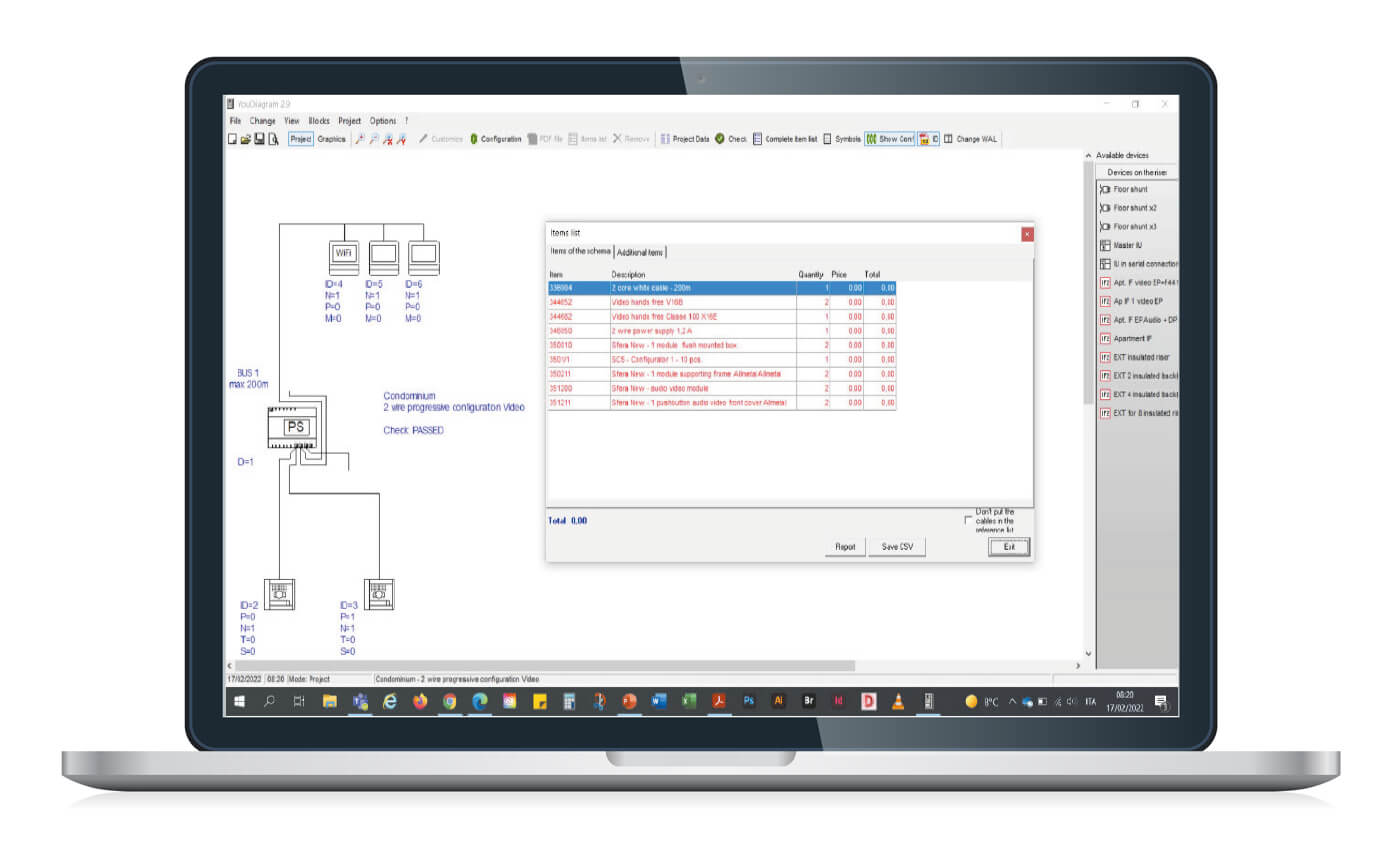

Per la progettazione di impianti citofonici e videocitofonici.
