Due soluzioni installative
Scegli la classica installazione da parete o quella da tavolo.
Entrambe sono disponible per tutta la gamma di videocitofoni e citofoni Classe 100.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

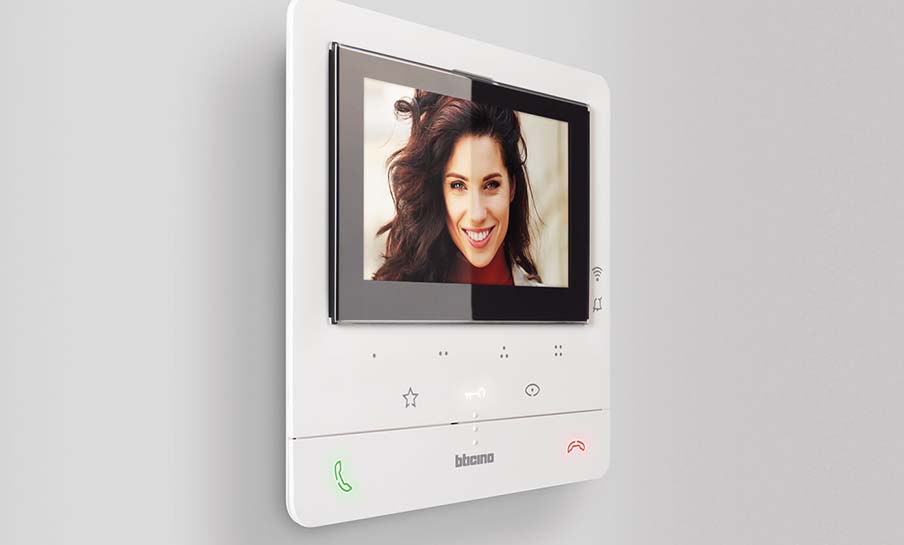

Tutti i videocitofoni della gamma Classe 100, si installano da parete, utilizzando l’apposita staffa metallica fornita a corredo dei dispositivi.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

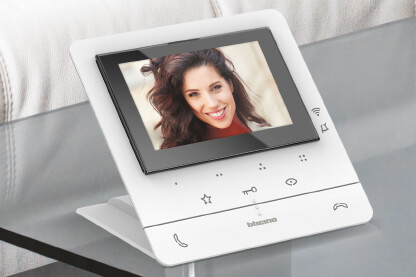

Tutti i videocitofoni della gamma Classe 100, si possono installare anche da tavolo, acquistando separatamente i supporti 344692 - (2 x 344692) per ogni videocitofono.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

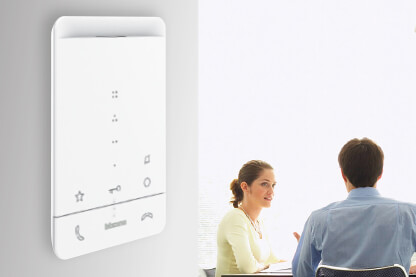

Tutti i citofoni della gamma Classe 100, si installano da parete, utilizzando l’apposita staffa metallica fornita a corredo dei dispositivi.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

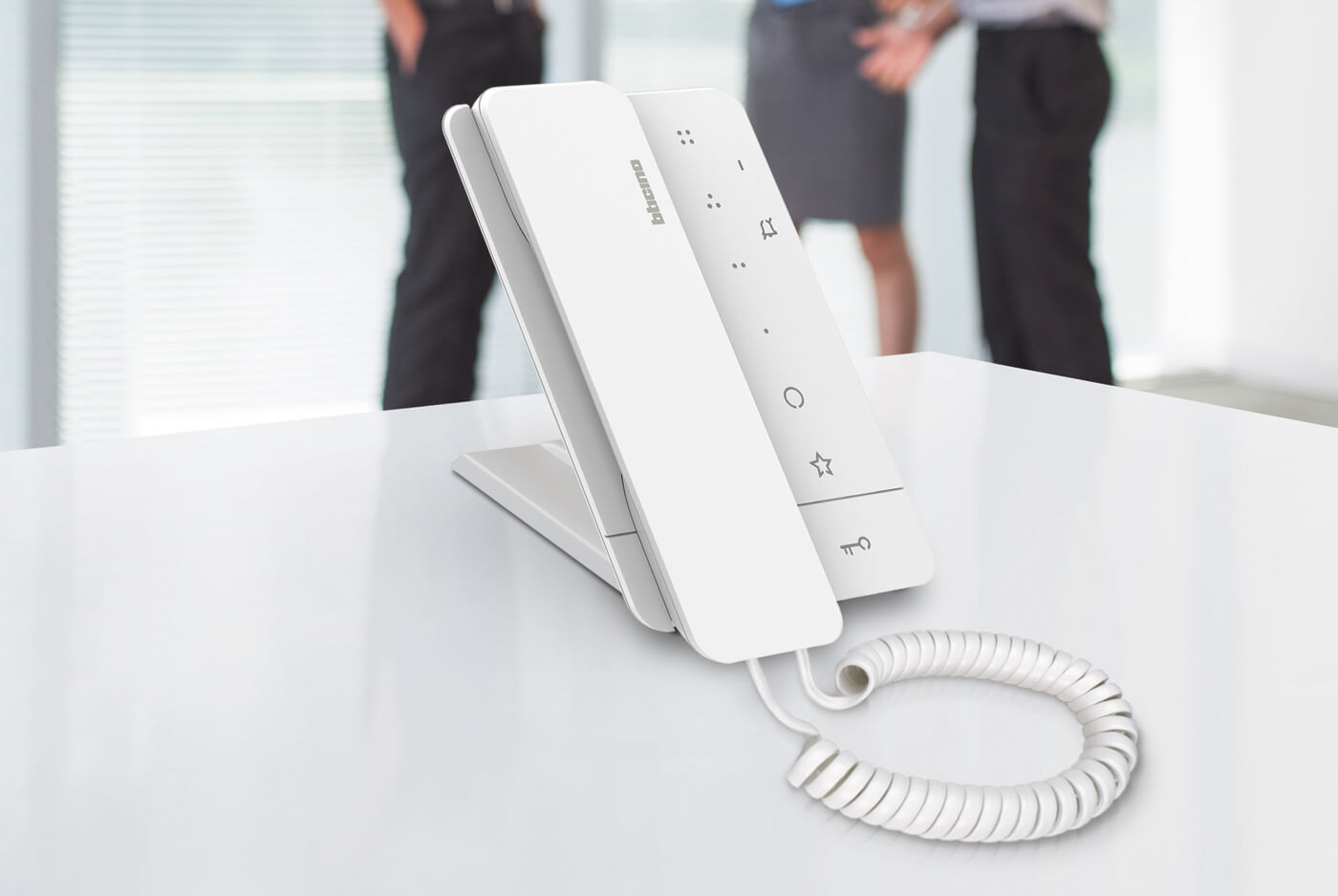

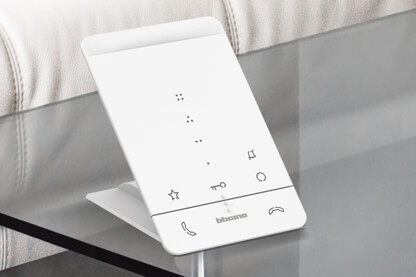

Tutti i citofoni della gamma Classe 100, si possono installare anche da tavolo, acquistando separatamente il support 344692 - (1 x 344692) per ogni dispositivo.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

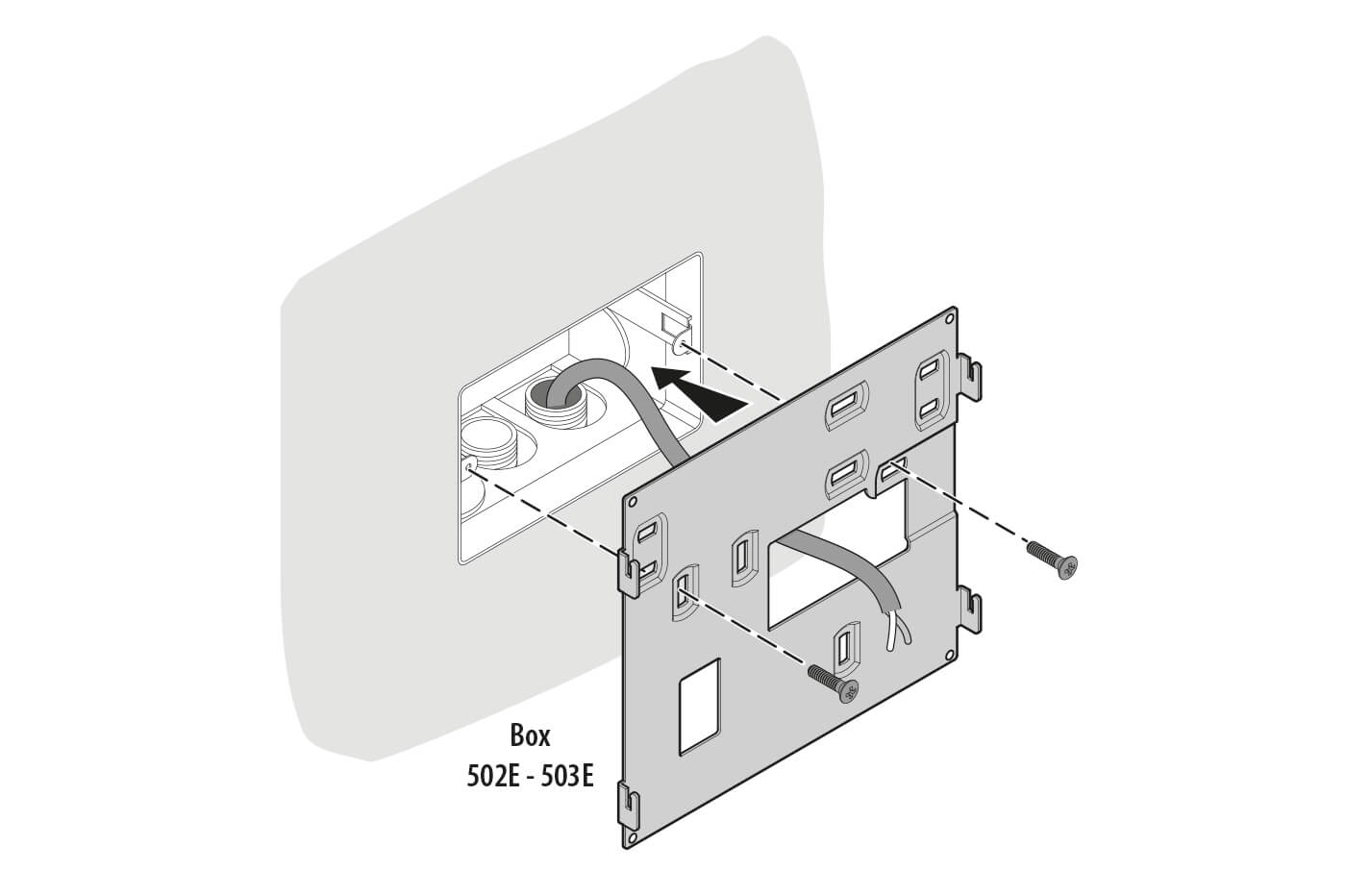

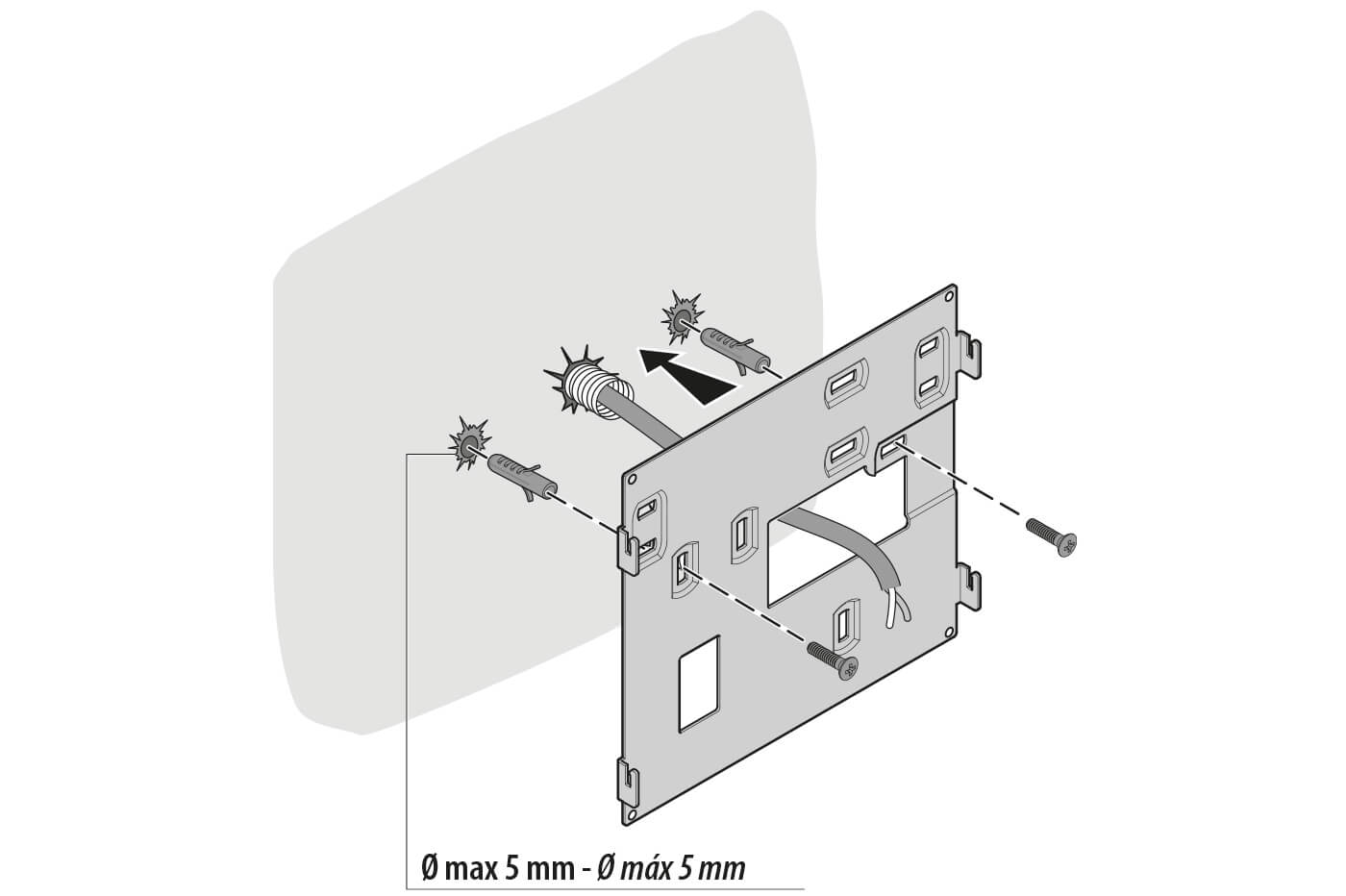

FASE 1 - Eseguire le forature ed inserire i tasselli e le viti per il fissaggio della staffa.
FASE 2 - Fare passare frontalmente il cavo BUS attraverso la feritoia della staffa.
FASE 3 - Collegare i due cavi al morsetto verde (BUS) e riposizionarlo nella propria sede sul retro del videocitofono.

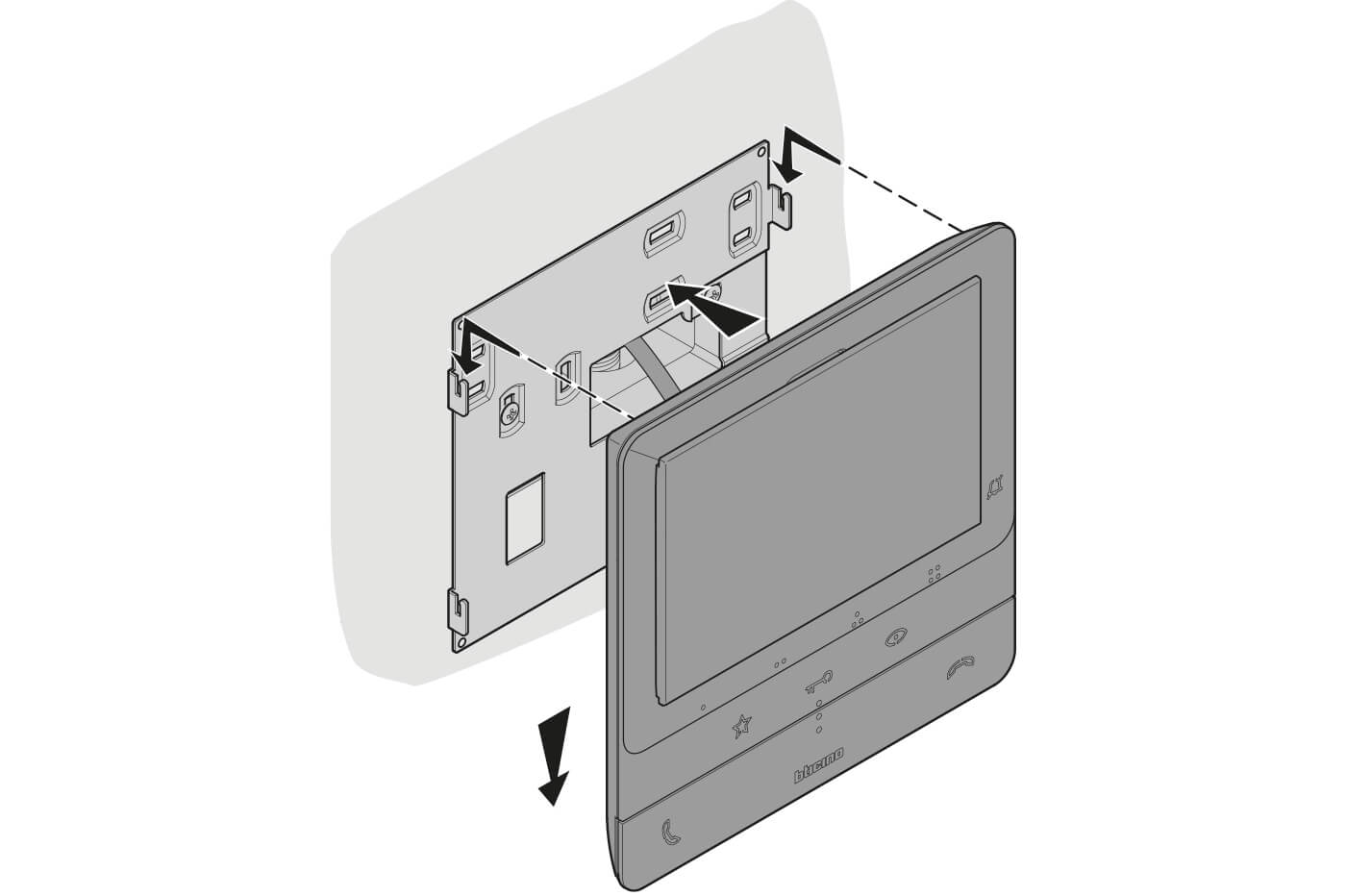

FASE 4 - Agganciare il videocitofono sulla staffa spingendolo dolcemente verso il basso.
Installazione da tavolo
Per l’installazione da tavolo dei videocitofoni e dei citofoni Classe 100, necessita acquistare separatamente il supporto plastico 344692.
Per i videocitofoni necessitano 2 supporti 344692 da affiancare.
Per i citofoni necessita 1 solo supporto da tavolo 344692.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

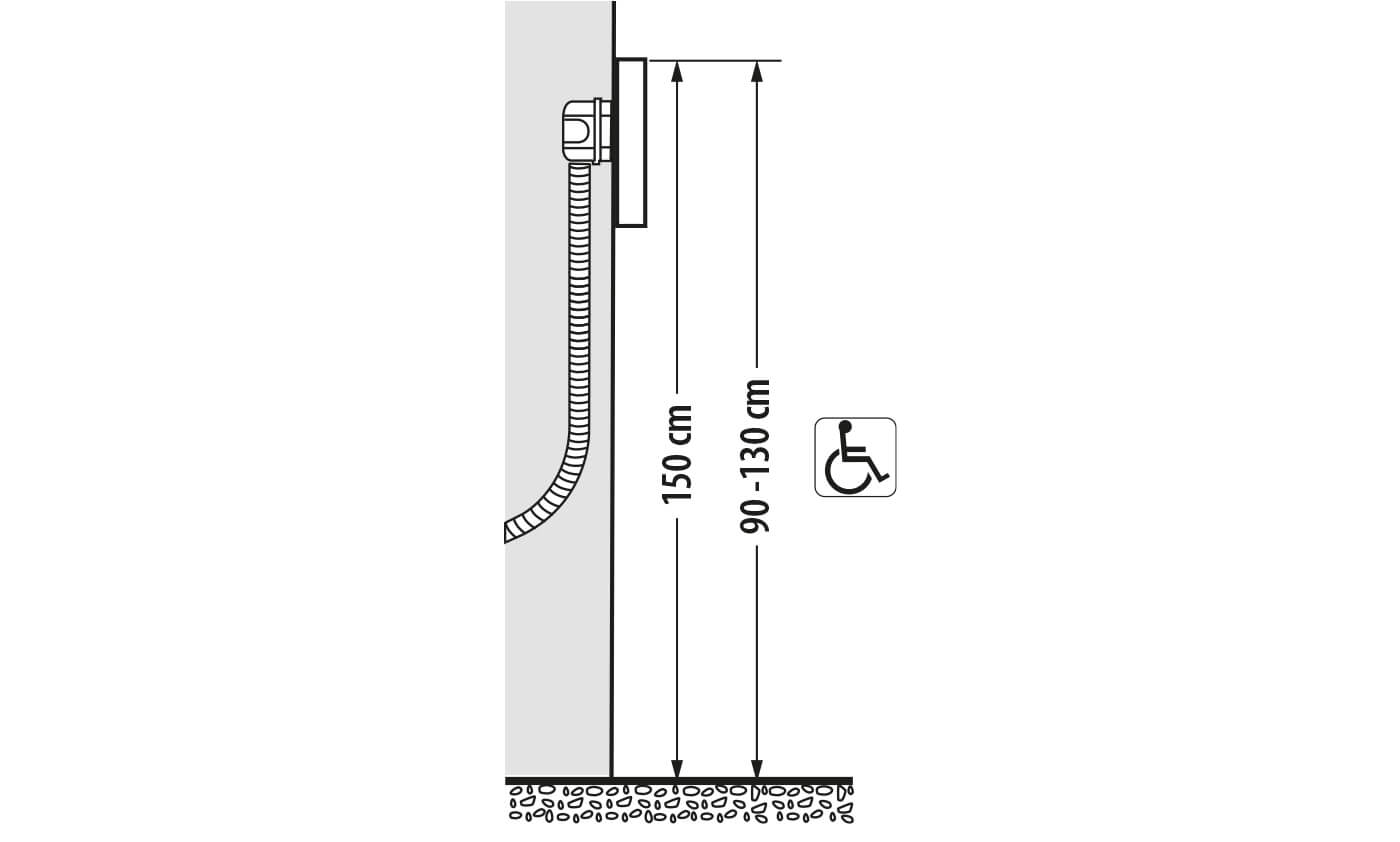

Altezze di installazione consigliate, salvo diversa normativa vigente.

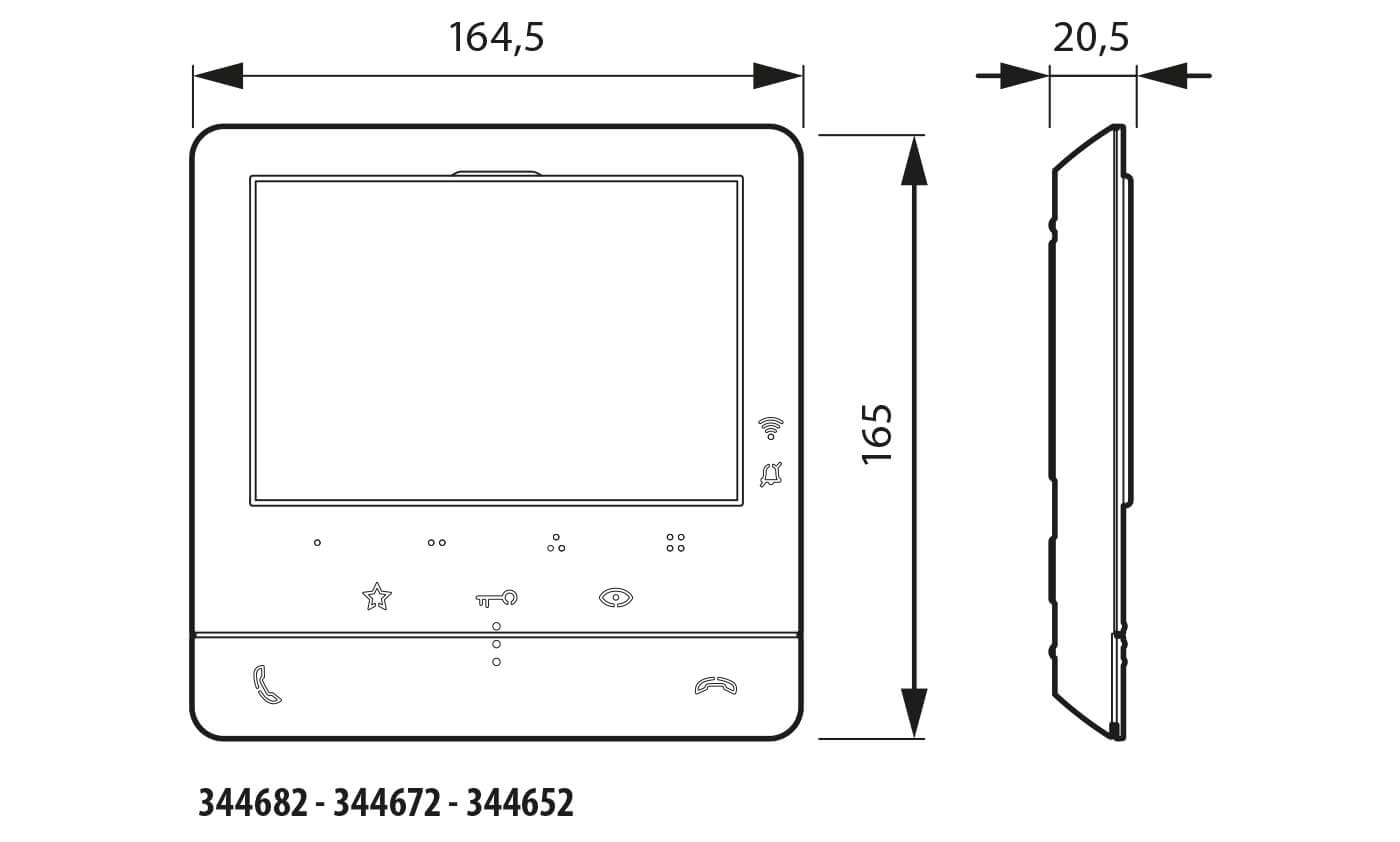

Dimensionali videocitofoni 344682 - 344672 - 344652.
Dimensioni espresse in millimetri.

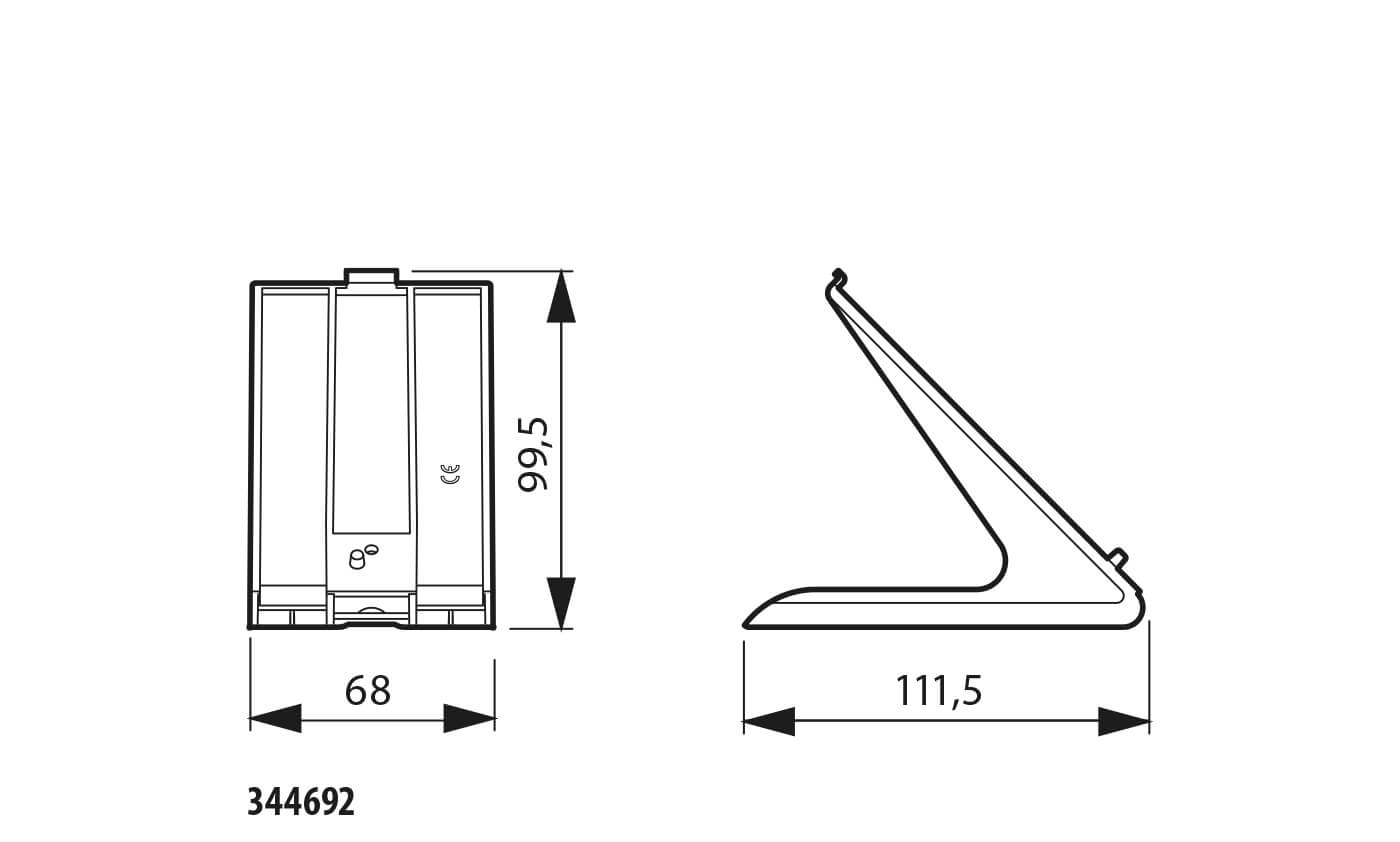

Dimensionali supporto da tavolo 344692.
Dimensioni espresse in millimetri.

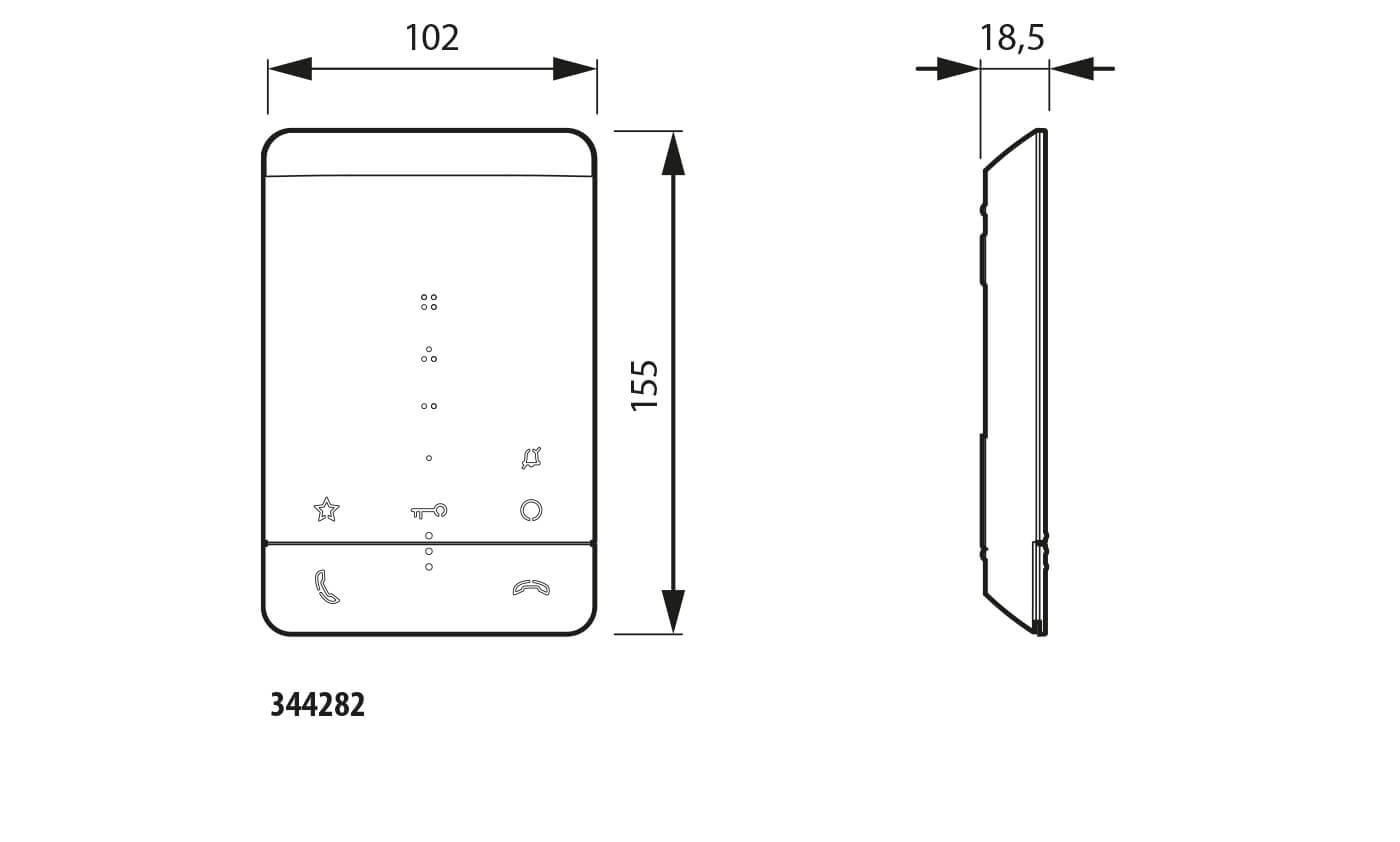

Dimensionali citofono vivavoce 344282.
Dimensioni espresse in millimetri.

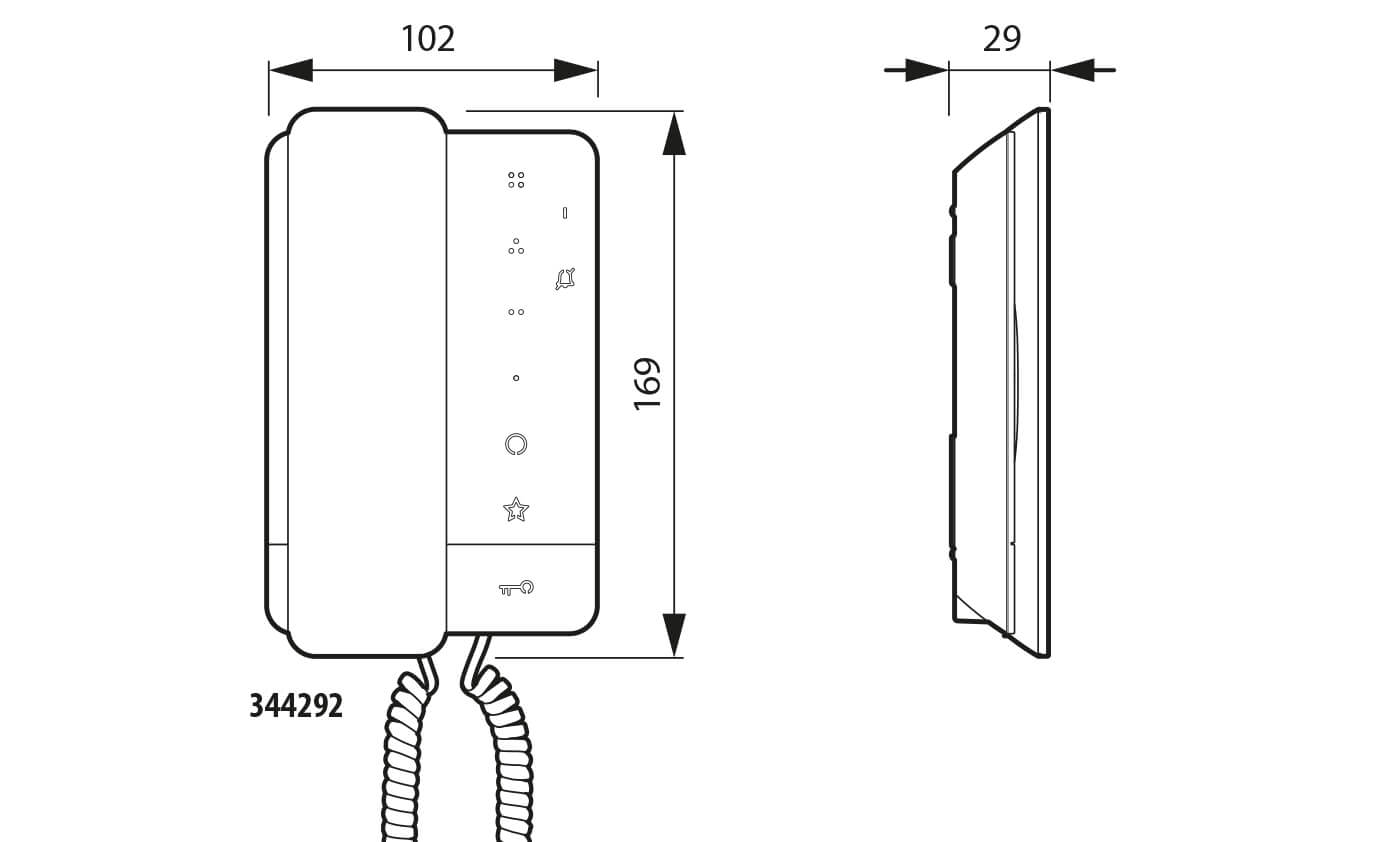

Dimensionali citofono con cornetta 344292.
Dimensioni espresse in millimetri.
Devi realizzare un nuovo impianto di videocitofonia per la villa o per il condominio?
Utilizza il configuratore videocitofonia.
Definisci in pochi passaggi la tipologia del tuo impianto e le caratteristiche dell’immobile.
Potrai scegliere prodotti e funzioni che più si adattano alle tue necessità partendo dalle nostre soluzioni in KIT.
Inoltre, sarai sempre aggiornato circa le promozioni attive.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!
Per la progettazione di impianti citofonici e videocitofonici.
Consente la disegnazione dello schema unifilare di impianto in formato PDF e DXF, la scelta e la finitura dei dispositivi, la loro configurazione e la verifica degli assorbimenti sul BUS di sistema.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!
Predisponi e progetta il tuo impianto con la guida tecnica.
Uno strumento di lavoro indispensabile per il professionista con tutte le informazioni tecniche aggiornate utili a progettare, dimensionare, collegare, configurare e manutenere, gli impianti di citofonia e videocitofonia 2 fili.
