Installabilità
I dispositivi del sistema BUS-SCS si installano con le stesse modalità dei dispositivi tradizionali. A seconda dell’articolo è possibile effettuare l’installazione:
- In scatole ad incasso;
- In centralini DIN;
- A parete.
Per il collegamento dei dispositivi è necessario realizzare il cablaggio a bus tramite apposito cavo a due fili non polarizzato, gli attuatori che controllano il carico devono essere connessi anche alla rete elettrica (230 Vac).
Il cablaggio BUS-SCS
La distribuzione del cablaggio può essere realizzata in:
- Struttura libera
- Struttura a stella
La scelta deve essere fatta in relazione alla necessità installativa, alle funzioni richieste, vincoli murali, ristrutturazioni o costruzioni nuove.
Il cavo BUS è a due conduttori, ed è utilizzato per il trasporto delle informazioni e l’alimentazione elettrica a bassa tensione (27 Vd.c.)
![LIGHTING CONTROL](/sites/default/files/styles/portale_pro_immagine_singola_/public/2022-06/12_LIGHTINGCTRL.jpg?itok=Q6AwZesd)
![13_KONNEX](/sites/default/files/styles/portale_pro_immagine_singola_/public/2022-06/13_KONNEX.jpg?itok=DKWgP2VE)
Telecomando e Gateway di configurazione (art.088240)
Il nuovo e innovativo gateway di configurazione è uno strumento che permette di programmare e modificare i parametri di funzionamento dei sensori del sistema Lighting control , utilizzando lo smartphone e l’APP dedicata Legrand Close Up.
![LIGHTING CONTROL](/sites/default/files/2022-06/16_LIGHTINGCTRL_1.jpg)

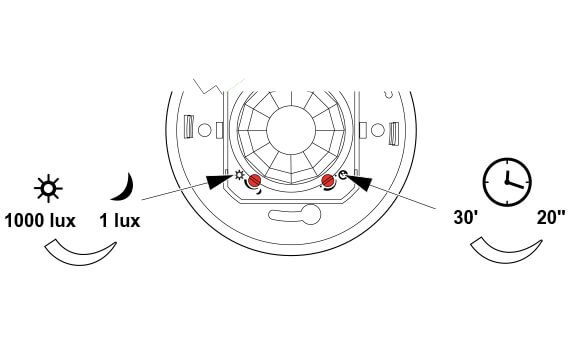

Ruotare i potenziometri per modificare le regolazioni di: soglia di luminosità, tempo di ritardo e sensibilità di rilevazione.
![LIGHTING CONTROL](/sites/default/files/2022-06/16_LIGHTINGCTRL_2.jpg)

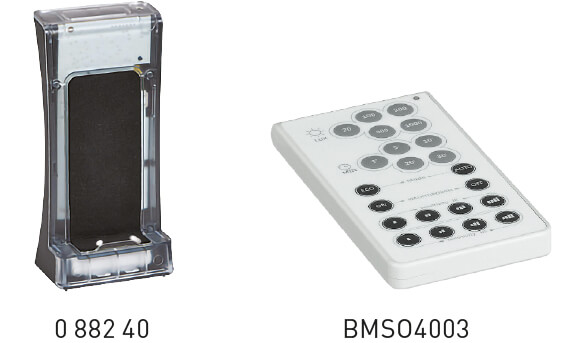

I telecomandi di configurazione permettono di regolare le impostazioni con precisione senza doversi avvicinare fisicamente al dispositivo e di salvare e replicare su altri sensori una configurazione tipo.
![LIGHTING CONTROL](/sites/default/files/2022-06/17_LIGHTINGCTRL_1.jpg)

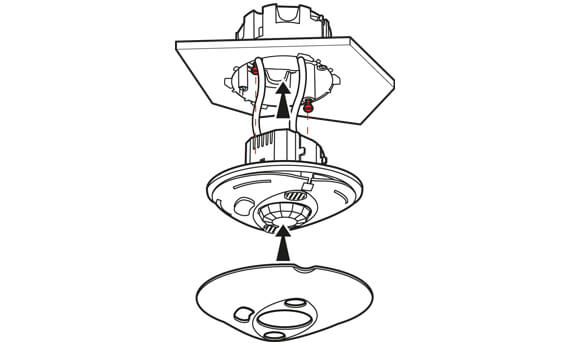

L’installazione ad incasso può avvenire tramite molle, senza scatola da incasso e con o senza copertura (molle e copertura sono fornite a corredo).
I sensori a soffitto possono essere installati anche in soffitti in muratura o in cartongesso utilizzando le apposite scatole da incasso art. 502 E, PB502 e 89358.
![LIGHTING CONTROL](/sites/default/files/2022-06/17_LIGHTINGCTRL_2.jpg)

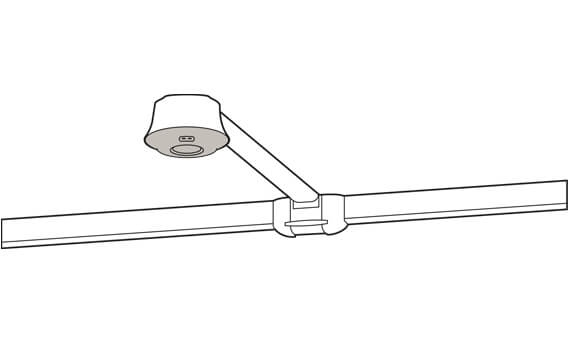

Tutti i sensori a soffitto possono essere installati superficialmente utilizzando le scatole per installazione a plafone art.048875 da acquistare separatamente.
![Lighting control](/sites/default/files/2022-06/12_LIGHTING_3.jpg)

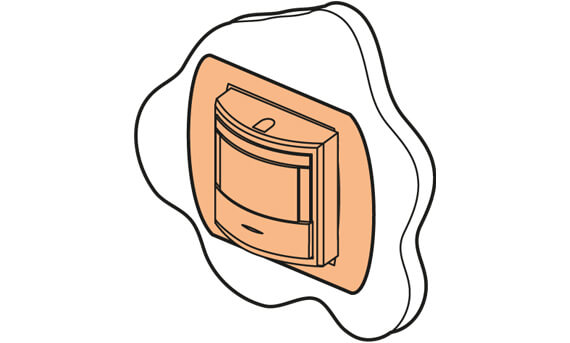

I sensori per l'installazione nelle serie civile sono disponibili in serie LivingNow, Axolute, Livinglight e Màtix.
