Antifurto filare-radio

Antifurto filare-radio. Sistema professionale e flessibile

Soluzione con prestazioni professionali per la protezione dei beni e delle persone.

Controllo mediante Smartphone di tutte le funzioni dell’impianto con App Alarm Next e App Home + Security.

Configurazione on-line dell’impianto mediante web app gratuita Proalarm.

L’Antifurto filare-radio BTicino è la soluzione per realizzare impianti di sicurezza flessibili e professionali.
Cuore del sistema è la nuova centrale, disponibile in 3 versioni, dotata di 10 ingressi espandibili fino a 128 per il collegamento dei sensori e dei contatti magnetici e di 1 ingresso per il collegamento a BUS dei dispositivi inseritori e di segnalazione.
Le nuove centrali, oltre ad essere dotate di interfaccia Ethernet per l’integrazione con l’impianto domotico MyHOME e la connessione ad Internet per la gestione delle funzioni mediante APP, possono essere programmate on-line grazie alla web app dedicata proalarm.bticino.com. La configurazione tramite pagine web permette sia una facile programmazione dell’impianto sia la visualizzazione in remoto dello stato. Completano l’offerta un’ampia gamma di sensori per la protezione esterna ed interna della casa e dispositivi specifici per il controllo remoto tramite messaggi vocali, SMS ed e-mail.

CARATTERISTICHE PRINCIPALI


  • Soluzione filare e mista filare/radio
  •  Impiego della tecnologia IP, 4G-LTE e PSTN
  • Integrazione con il sistema domotico MyHOME
  • Prestazioni conformi al Grado 2 della norma EN 50131
  • Controllo da Smartphone delle funzioni con App Alarm Next oppure App Home + Security in caso di impianto integrato nel sistema MyHome
  • Configurazione on-line dell’impianto con  web app gratuita Proalarm
  • Integrazione estetica nelle serie civili Axolute, Livinglight, Matix e Living Now
Caratteristiche del sistema

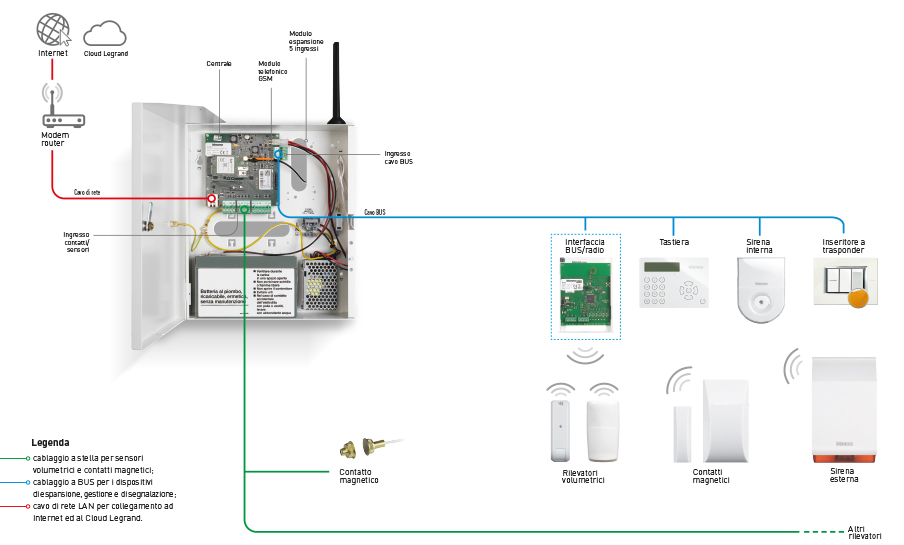

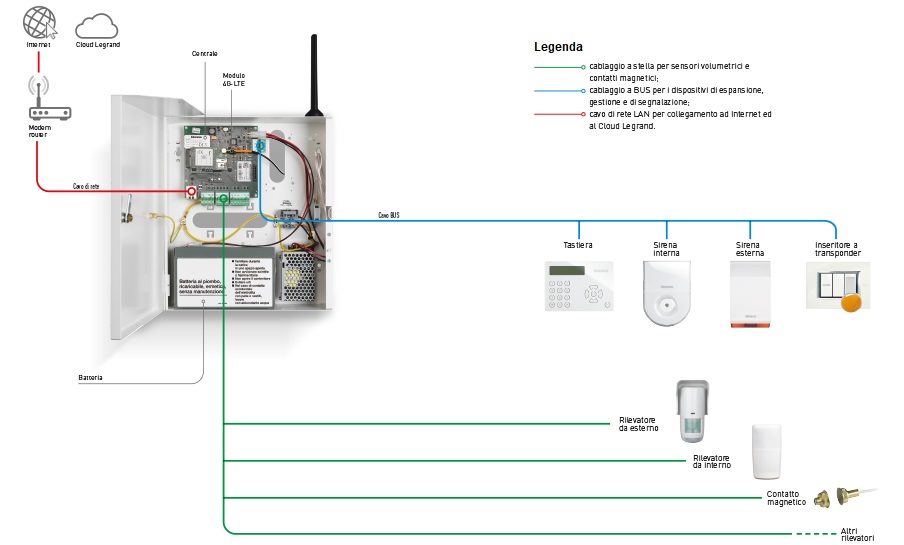

Il sistema filare
Il sistema filare

Alla centrale, cuore di tutto il sistema, fanno capo tutti i dispositivi dell’impianto collegati con cavo multipolare.

L’espansione radio
L’espansione radio

L’impianto filare può essere esteso via radio mediante l'apposita Interfaccia BUS/radio e l’impiego di dispositivi alimentati a batteria. Questa soluzione è particolarmente vantaggiosa in caso di ristrutturazione in quanto consente l’installazione dell’impianto antifurto con ridotti interventi alla struttura muraria.

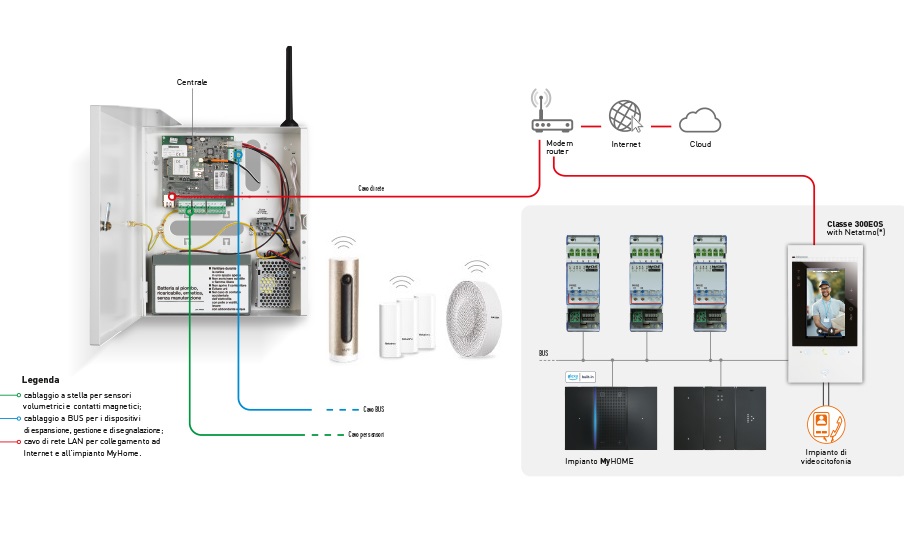

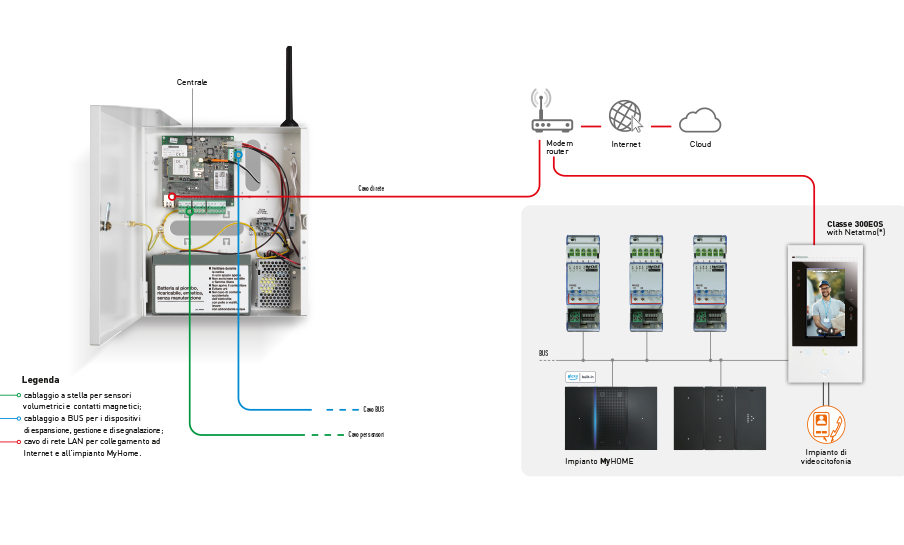

L’integrazione con MyHOME
L’integrazione con MyHOME

Impianti MyHOME dotati del posto interno Classe 300EOS with Netatmo oppure del web server MyHOMEServer1 si integrano mediante connessione Ethernet all’impianto antifurto permettendo di impostare, con le app Home + Project e Home + Control, gli eventi dell'impianto Antifurto come trigger per l'attivazione degli scenari nell'impianto MyHOME.

L’integrazione con le soluzioni di sicurezza Netatmo
L’integrazione con le soluzioni di sicurezza Netatmo

Mediante il modem wi-fi dell’abitazione, l’impianto antifurto può essere integrato a dispositivi di sicurezza radio quali telecamere e rilevatori di gas Netatmo.
Questa caratteristica permette di gestire in piena sicurezza gli accessi all’abitazione e la sicurezza degli ambienti interni usando l’applicativo comune Home+Security se nell’impianto è presente anche la videocitofonia con il posto interno Classe 300EOS with Netatmo.

I dispositivi
La centrale
La centrale

La gamma delle centrali si rinnova con 3 nuovi modelli, art. 4200C, art. 4201C e art. 4203C che, come le precedenti, si differenziano per numero di sensori gestibili, dispongono di una uscita relè da 1A, una interfaccia per il collegamento di tutte le periferiche a BUS (moduli d’espansione, sirena, tastiera ecc.). Le nuove centrali sono però dotate di connettori per il collegamento diretto del nuovo comunicatore PSTN art. 4246 e del nuovo modulo di comunicazione 4G-LTE art. 4241.

7_ANTIFURTO_2
Dispositivi inseritori

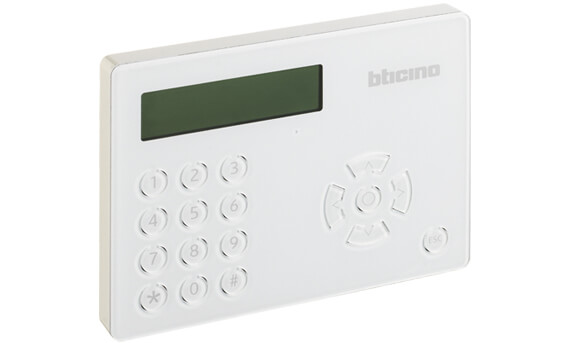

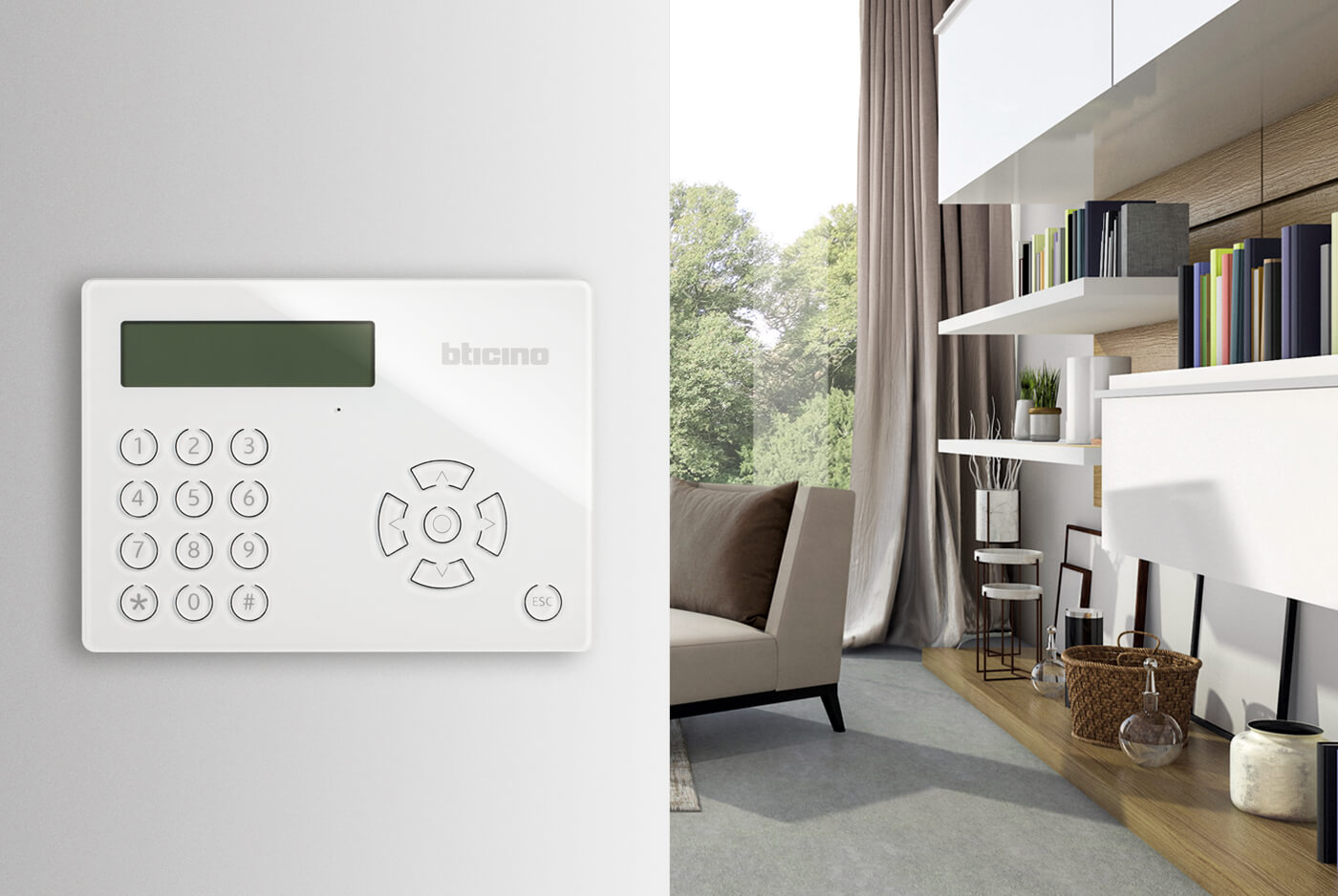

  • Tastiera art. 4215M con display e  profilo  sottile per la gestione delle funzioni dell’impianto.

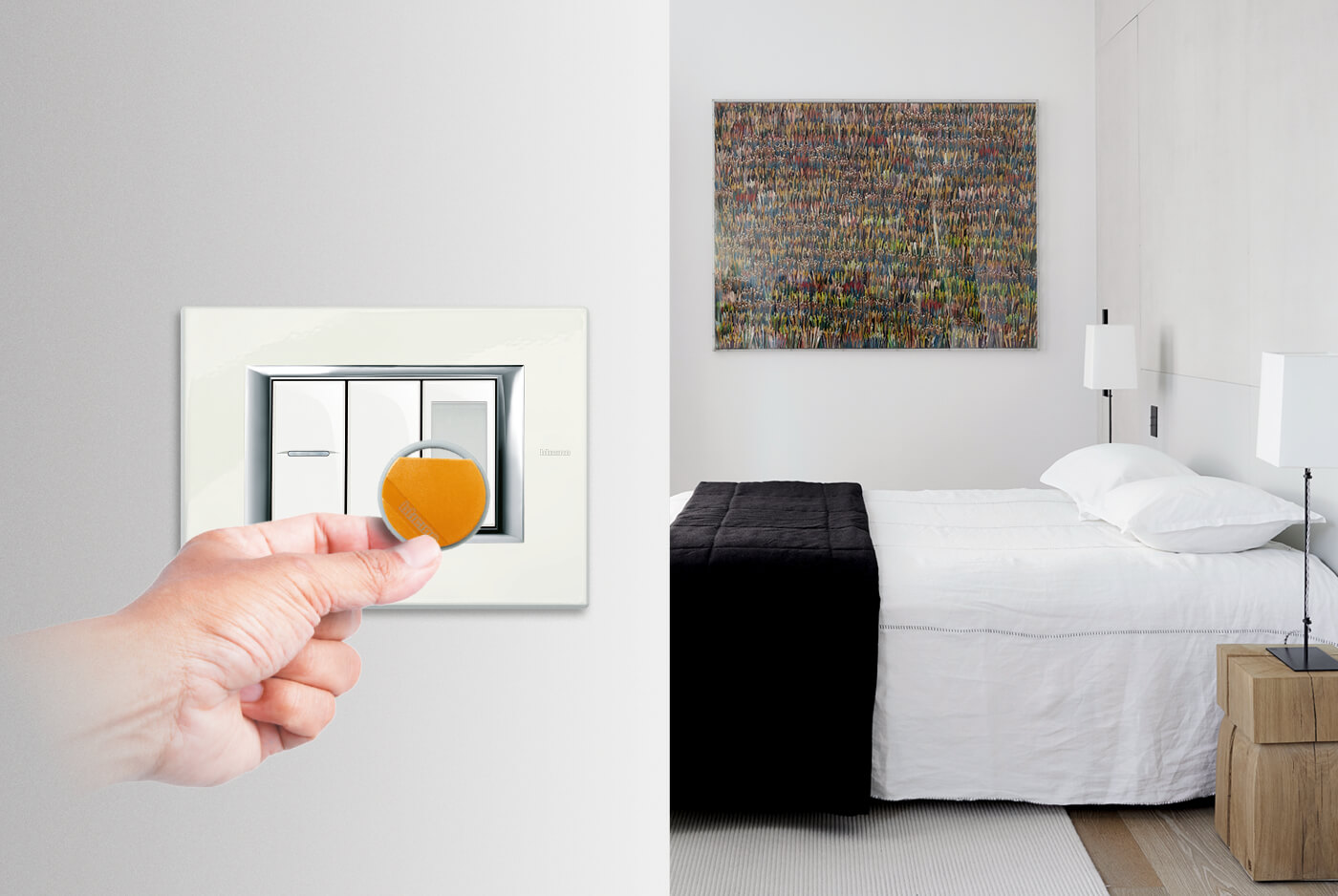

  • Lettore di prossimità art. H/L/AM4215 per inserimento/disinserimento impianto mediante apposita chiave transponder.
  • Telecomando radio art. 4288.
7_ANTIFURTO_3
I dispositivi di segnalazione

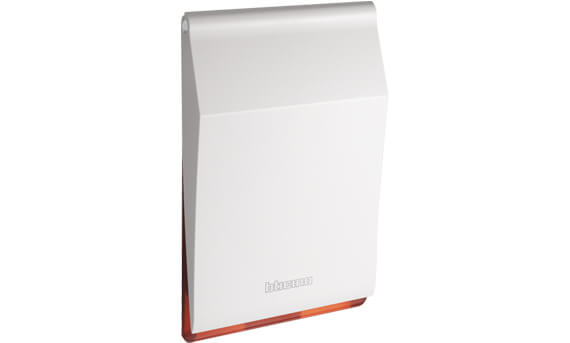

  • Sirene per installazione interna, art.4216, ed esterna art.4217 e art. 4287.
  • Comunicatore PSTN art. 4246 e modulo di comunicazione 4G-LTE art. 4241 per l’invio di messaggi telefonici in caso di effrazione o per notificare lo stato dell’impianto.

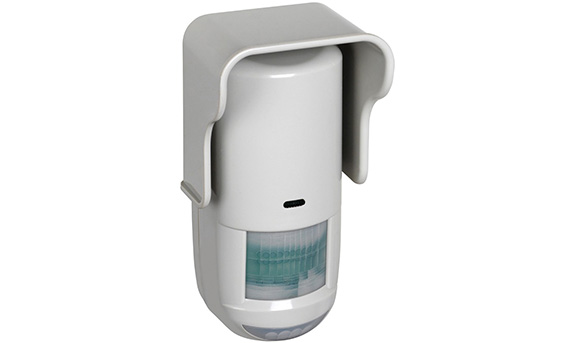

Sensore esterno
La protezione delle aree esterne

Si effettua con un sensore art. 4275 a tripla tecnologia (2 PIR+MW) per proteggere un’area esterna con estensione di 15 metri e un’apertura di 90°. Il sensore non rileva il movimento di rami e foglie e la presenza di animali domestici di piccola taglia.

8_ANTIFURTO_2

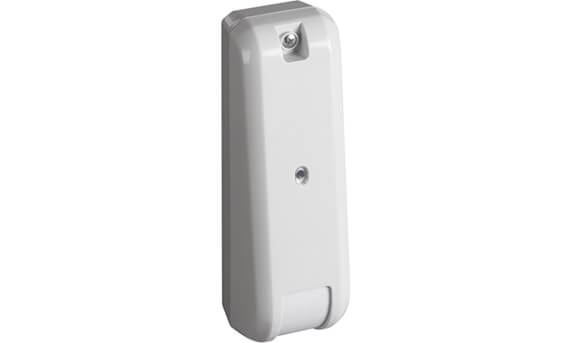

La protezione perimetrale

Due tipologie di sensori per proteggere tutti gli accessi della casa:

  • contatti magnetici con diverse forme e dimensioni per ogni esigenza di installazione.

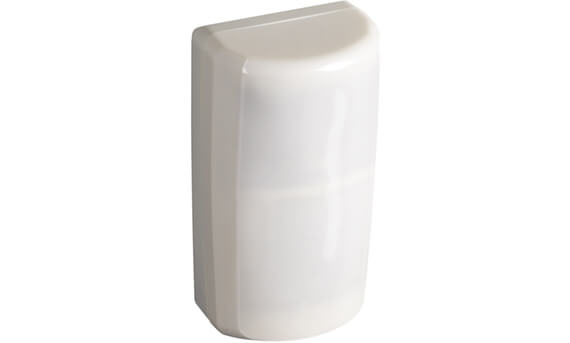

  • sensori di movimento art. 4272 e art. 4282 con effetto “tenda” a doppia tecnologia (infrarosso e microonde).
8_ANTIFURTO_3

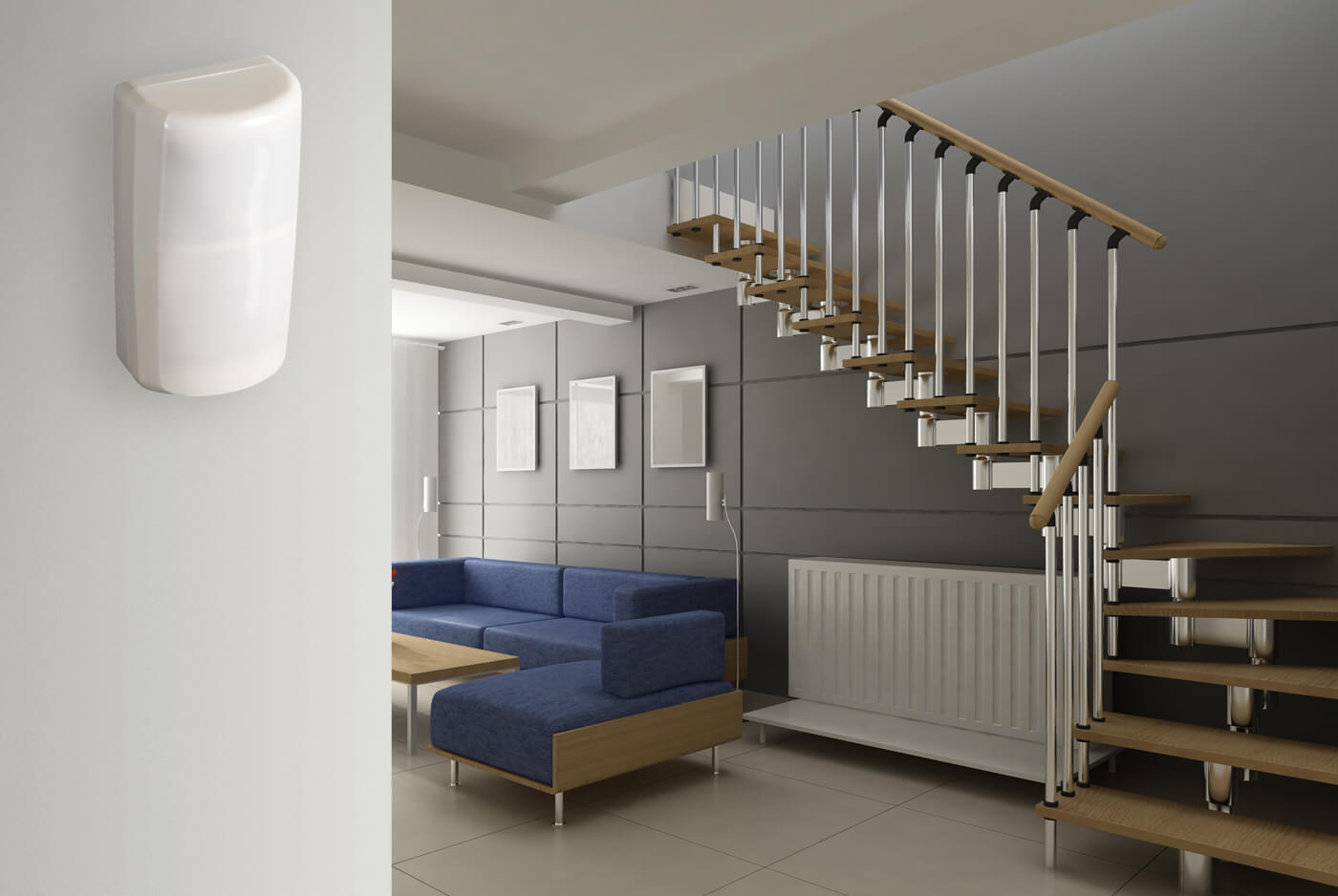

La protezione degli ambienti interni

Si realizza con sensori art. 4270, 4271, 4281 e art. HC/HD/HS/L/N/NT4275 in grado di proteggere un’area con estensione di 12 metri e un’ apertura di 90°. I sensori non rilevano animali domestici di piccola taglia.

La gestione del sistema

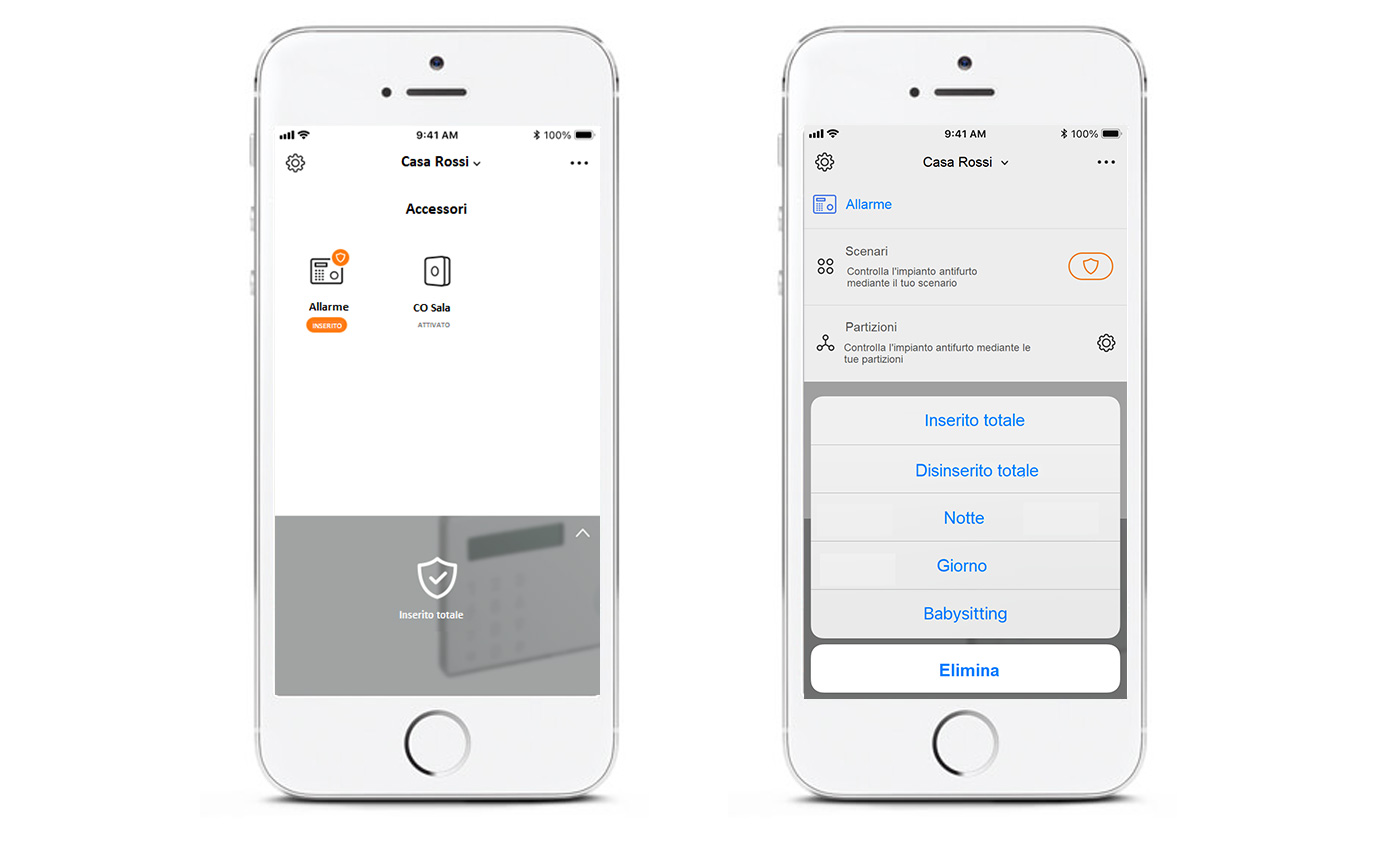

App HOME+SECURITY
App HOME+SECURITY

App per la gestione delle funzioni dell’impianto Antifurto se integrato con sistema MyHOME. Grazie all’integrazione è possibile gestire anche scenari Smart, per esempio l’attivazione dell’antifurto all’inserimento dello scenario «notte» (luci OFF e tapparelle abbassate) tramite App Home + Control.

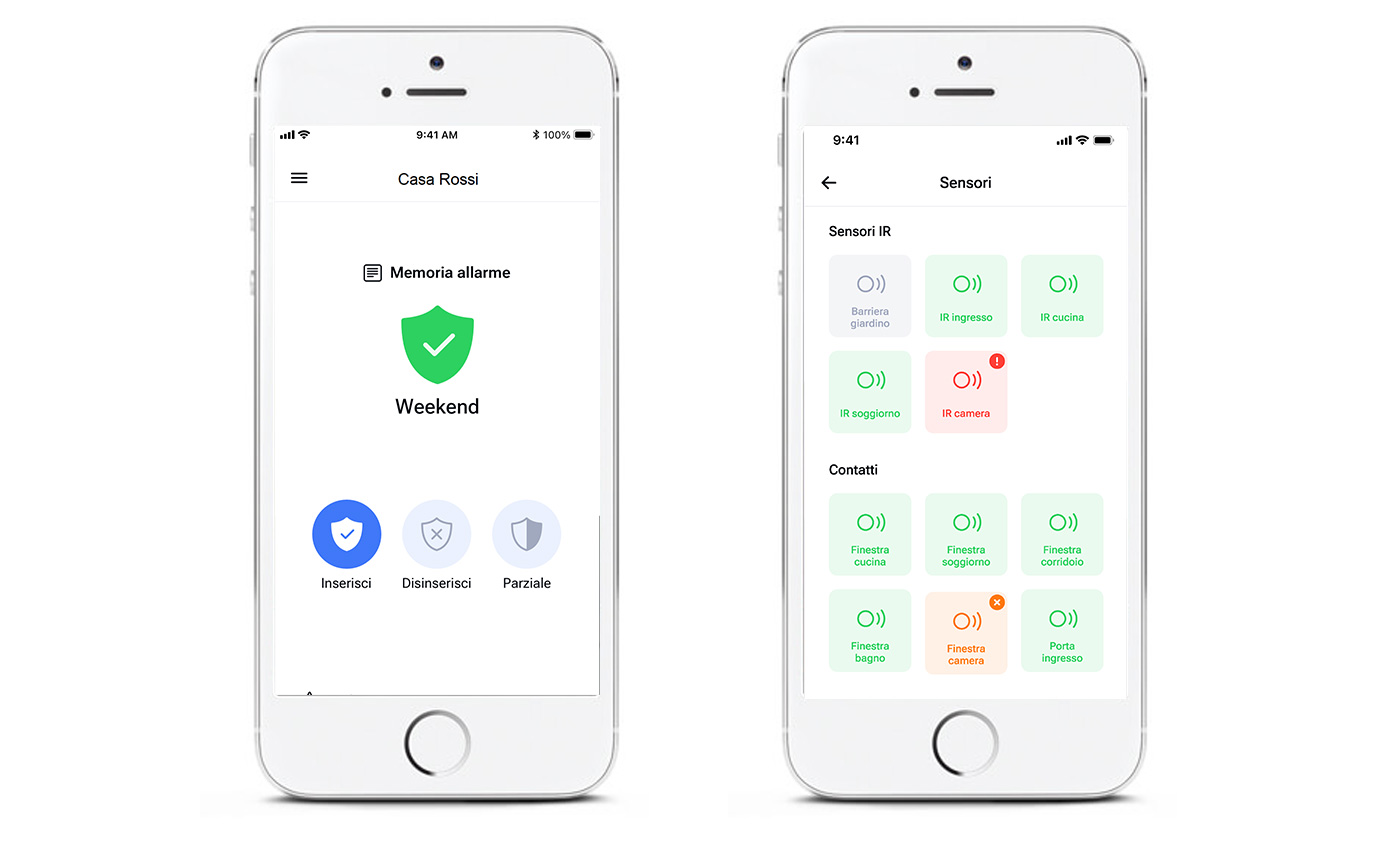

App Alarm Next
App Alarm Next

App per la gestione delle funzioni antifurto da utilizzare quando l’impianto è installato «stand-alone».

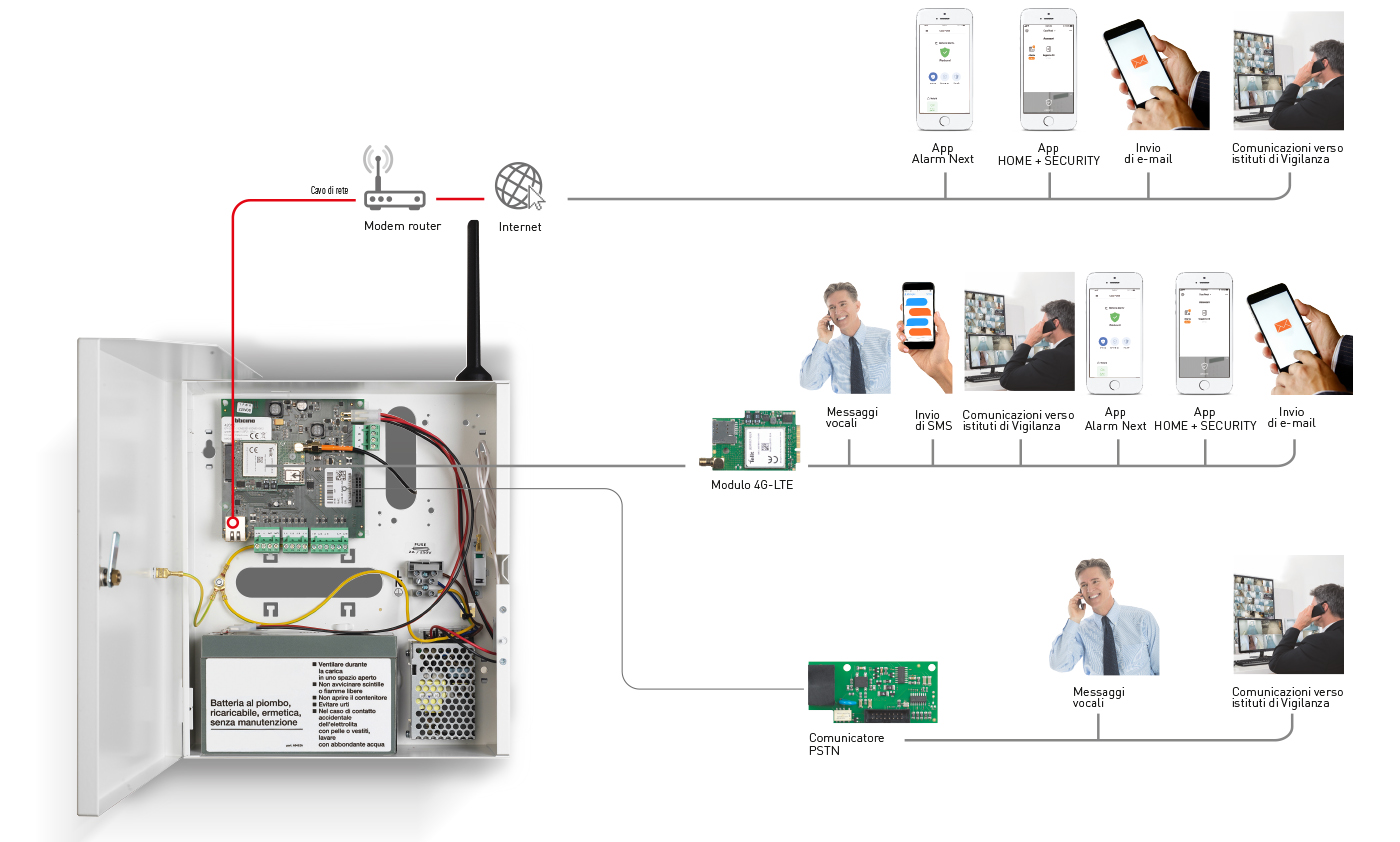

Invio di messaggi vocali, e-mail e SMS
Invio di messaggi vocali, e-mail e SMS

È possibile gestire le funzioni dell’impianto oppure essere avvisati in caso di effrazione anche mediante l’impiego di messaggi vocali, e-mail e SMS.
Queste funzioni sono svolte dalla centrale e da dispositivi comunicatori telefonici PSTN e GSM.

Scelta della centrale in funzione del numero di dispositivi d’impianto

CARATTERISTICHE

ART. 4200C

ART. 4201C

ART. 4203C

Numero massimo di zone

16

48

128

Ingressi a bordo (fissi e programmabili)

8+2

8+2

8+2

Numero massimo di uscite+relè

16

48

128

Contenitore metallico art. 4210

sì





Contenitore metallico art. 4211

sì

sì

sì

Batteria tampone consigliata – non compresa

12V - 7,2Ah

12V - 18Ah

12V - 18Ah

Moduli di espansione art. 4230, 4234 e 4235

4

24

40

Tastiera art. 4215M

8

12

20

Lettori di prossimità art. H/LN/AM4215

8

12

20

Sirena da esterno art. 4217

8

12

20

Sirena da interno art. 4216

2

2

2

Contatti magnetici radio, sensori wireless art. 4281,4282,4283, 4284, 4285 e 4286

16

48

64
Scelta della centrale in base alle funzioni gestite

FUNZIONI

ART. 4200C

ART. 4201C

ART. 4203C

Registrazione messaggi vocali

sì

sì

sì

Partizioni gestibili

8

12

20

Modalità di inserimento programmabili

16

32

32

Codici utente

16

48

128

Numero di trasponder art. 34820 ... gestiti

64

128

512

Eventi registrati (logger)

1500

1500

1500

Numeri telefonici memorizzabili

20

50

100

Invio e-mail

sì

sì

sì
