Installabilità
Si consiglia di posizionare e installare le pulsantiere esterne ed i videocitofoni ad un’altezza di 160 – 165 cm (filo alto), rispetto al pavimento. Per l'utilizzo dei dispositivi da parte di persone diversamente abili, l'altezza di installazione consigliata è di 90-130 cm (filo alto) – salvo diversa normativa vigente.
La telecamera della pulsantiera esterna non deve essere installata frontalmente a sorgenti luminose oppure in luoghi dove il soggetto ripreso rimanga in controluce.
Per l’installazione dei dispositivi DIN (es. Switch PoE, interfaccia controllo ascensore), deve essere previsto un apposito centralino con guida DIN.
(*) Altezza di installazione consigliata, salvo diversa normativa vigente.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!
Per la progettazione di impianti citofonici e videocitofonici. Consente la disegnazione dello schema unifilare di impianto in formato PDF e DXF, la scelta e la finitura dei dispositivi, la loro configurazione e la verifica degli assorbimenti sul BUS di sistema.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!
Guida rapida pdf all'installazione del sistema IP. Con i requisiti preliminari e la procedura per creare la struttura del sistema oltre che configurare i dispositivi seguendo i passaggi in ordine progressivo.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

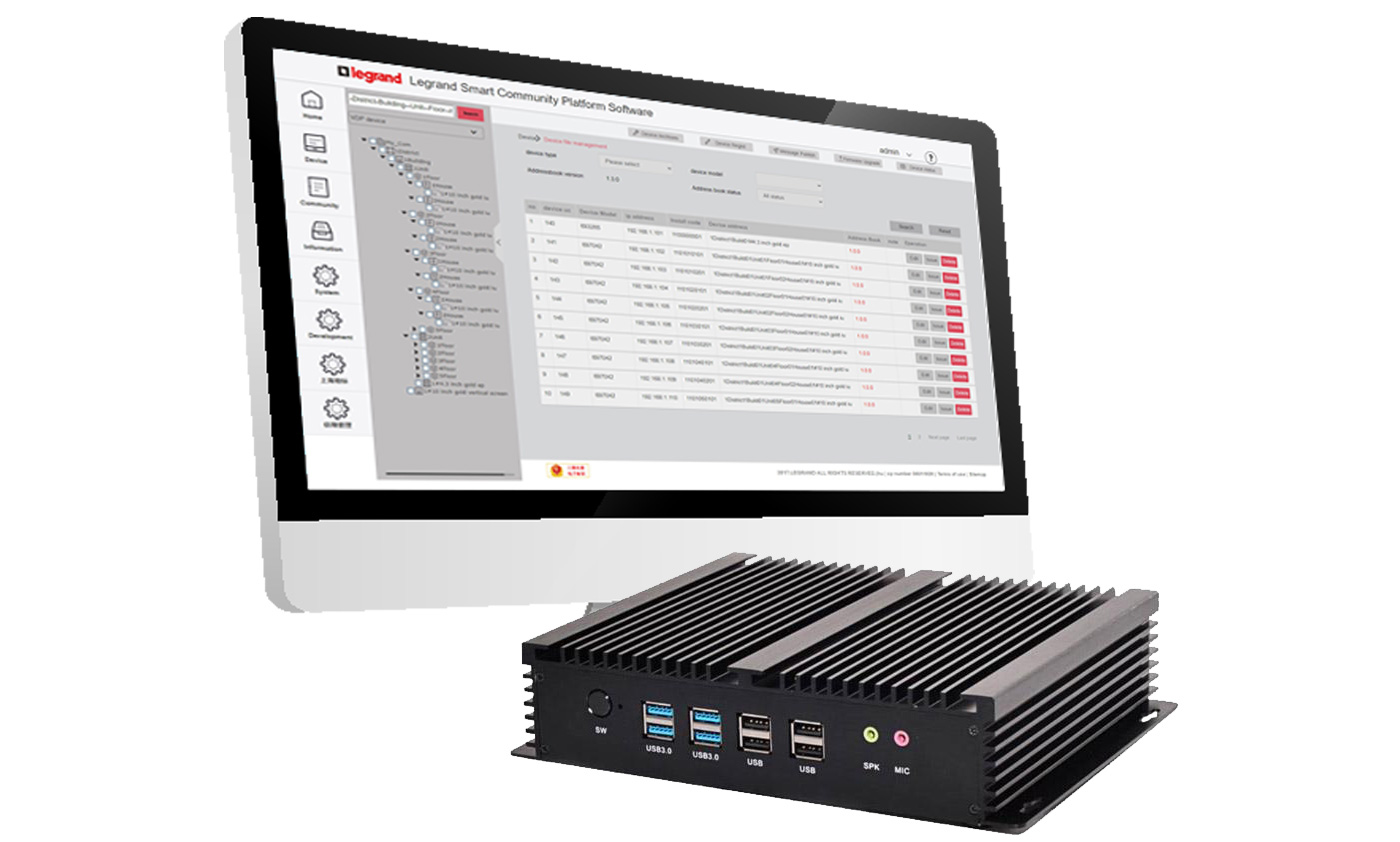

Configurazione tramite software dedicato
Software nativamente precaricato su Server DES 375001.
Il software dedicato per la configurazione del sistema, consente la creazione della topologia dell'installazione, l’impostazione dei parametri di tutti i dispositivi e la loro associazione all’interno dell’impianto.
Inoltre, diagnostica, manutenzione e aggiornamenti possono essere eseguiti tramite pagine web, collegandosi con un normale PC al Server DES.
L'etichetta con codice a barre (presente sugli imballi dei dispositivi), ne consente l’associazione all’impianto tramite uno strumento di scansione / lettore di barcode in modo semplice e veloce, a prova di errore.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!
Esempi schemi di collegamento
Scarica il pdf con gli schemi di collegamento/cablaggio per installazioni tipiche e indicazioni sui cavi richiesti.
