Installabilità
Si consiglia di posizionare e installare le pulsantiere ad un’altezza di 160 - 165 cm (filo alto), rispetto al pavimento.
Per l'utilizzo delle pulsantiere esterne da parte di persone diversamente abili, l'altezza di installazione consigliata è di 120 - 125 cm (filo alto) - rif. (DM 236/89).
La telecamera non deve essere installata frontalmente a sorgenti luminose oppure in luoghi dove il soggetto ripreso rimanga in controluce.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

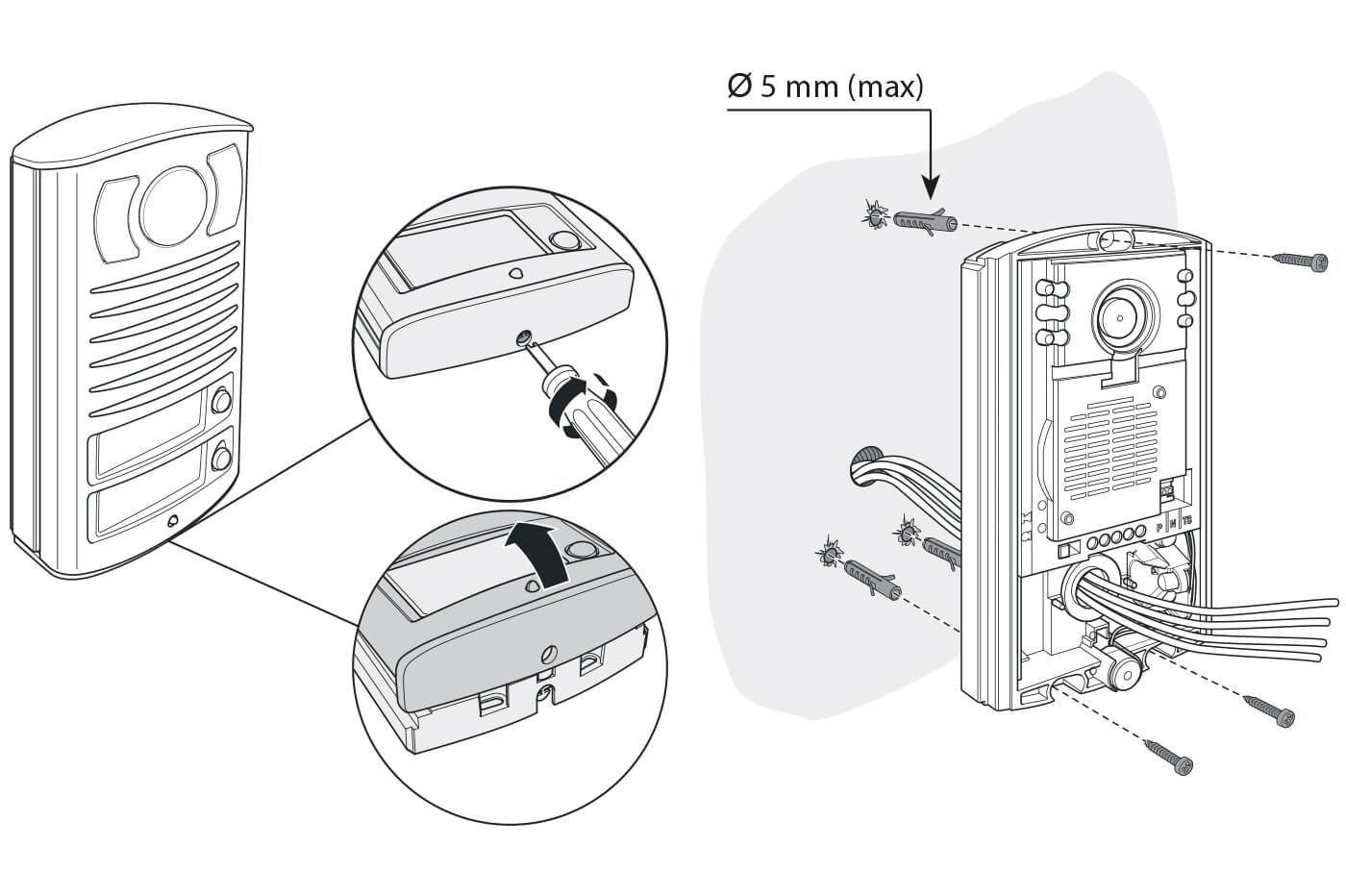

FASE 1 – Smontare il frontale della pulsantiera avvitando in senso orario la vite sul lato inferiore.
Fissare la pulsantiera alla parete con i tasselli a corredo. Fare passare i cavi di collegamento sul lato frontale.

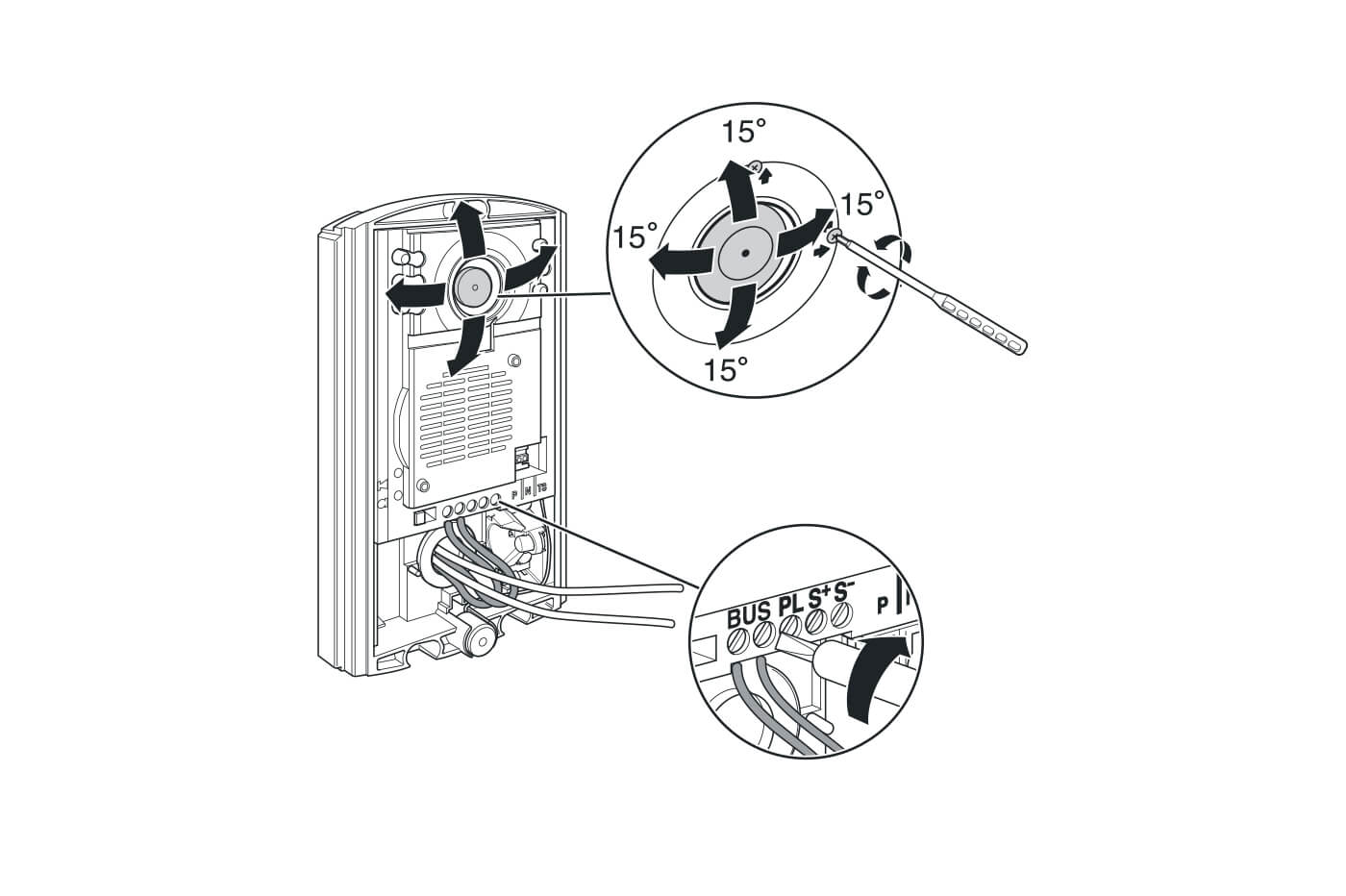

FASE 2 – Collegare i cavi BUS ed elettroserratura agli appositi morsetti. Regolare l’inclinazione orizzontale e verticale della telecamera (+/- 15°max.).

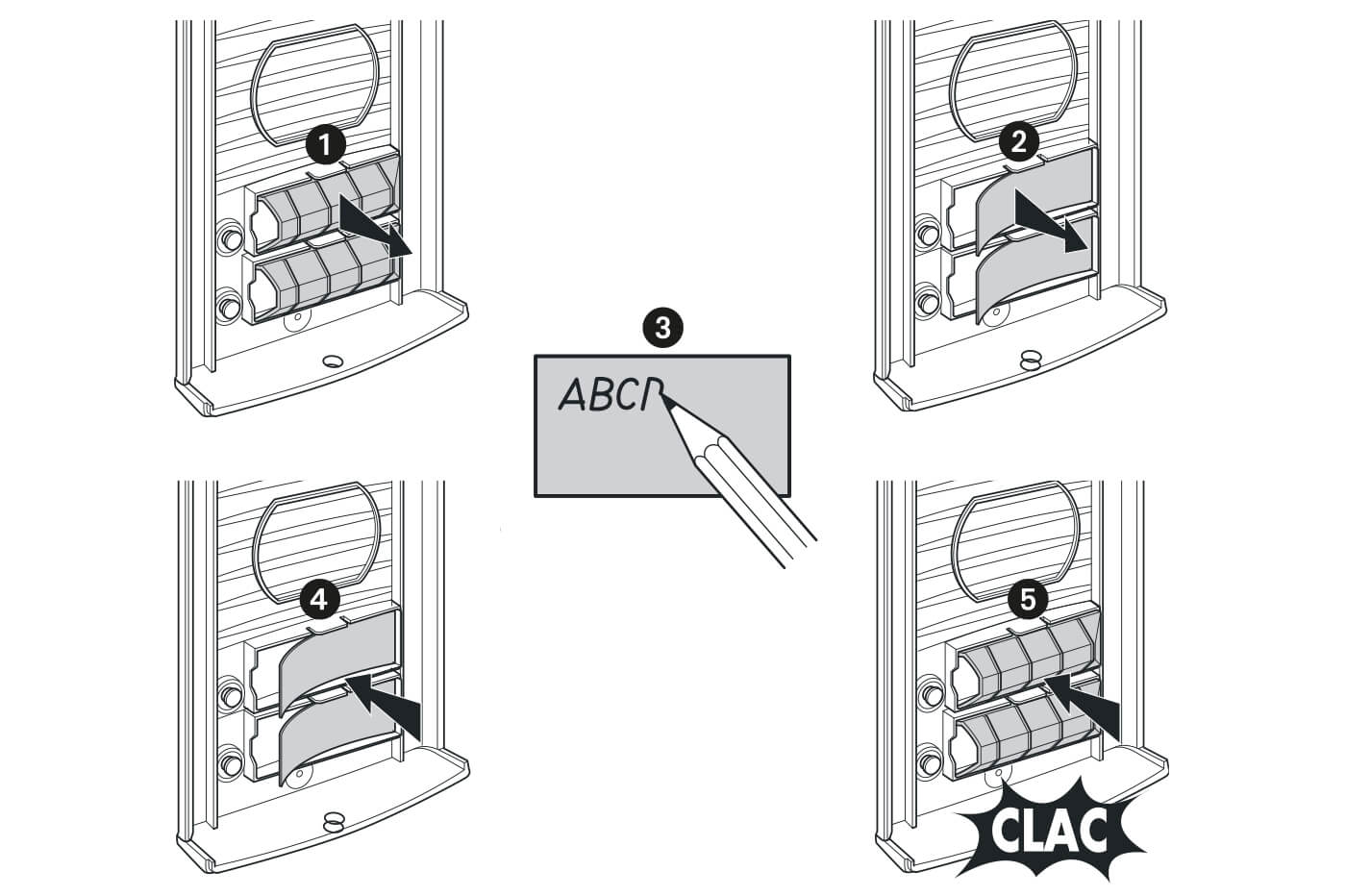

FASE 3 – Prima di rimontare il frontale, personalizzare il/i cartellino/i portanome sotto le apposite coperture plastiche.

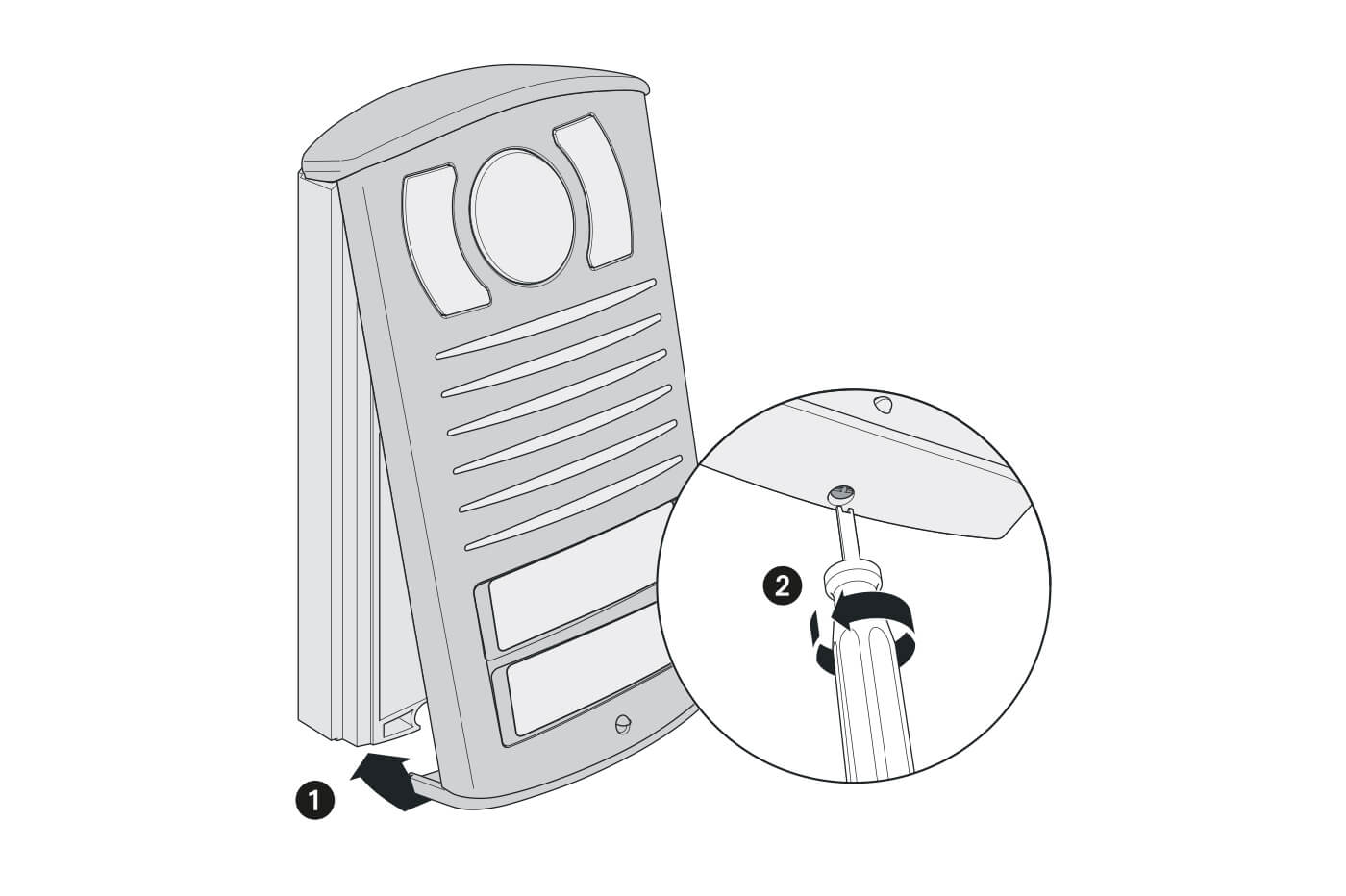

FASE 4 – Riagganciare il frontale alla pulsantiera sulla parte superiore ed abbassare dolcemente.
Fissare il frontale svitando in senso antiorario la vite sul lato inferiore.

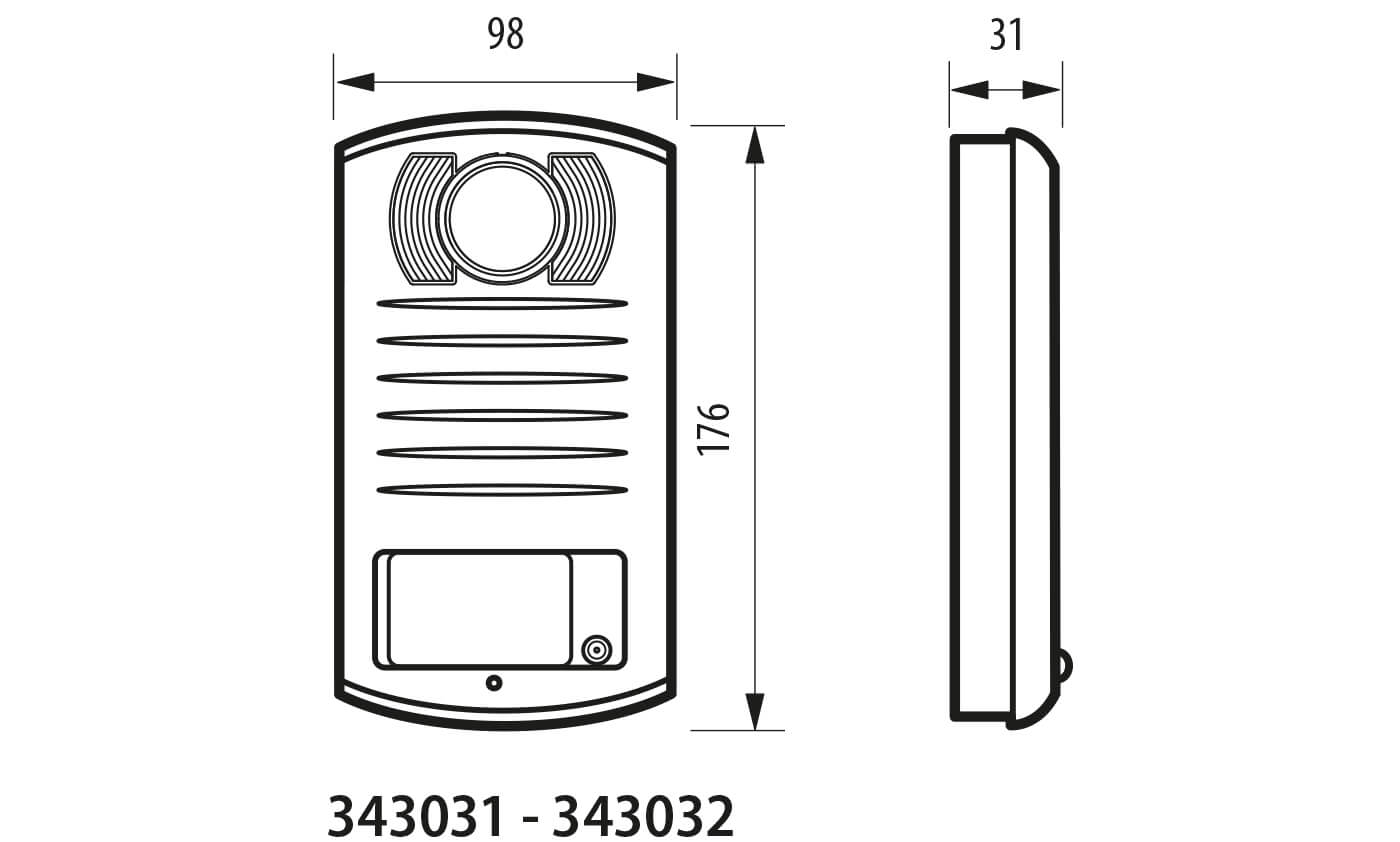

Fronte
Retro
Devi realizzare un nuovo impianto di videocitofonia per la villa o per il condominio?
Utilizza il configuratore videocitofonia.
Definisci in pochi passaggi la tipologia del tuo impianto e le caratteristiche dell’immobile.
Potrai scegliere prodotti e funzioni che più si adattano alle tue necessità partendo dalle nostre soluzioni in KIT.
Inoltre, sarai sempre aggiornato circa le promozioni attive.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

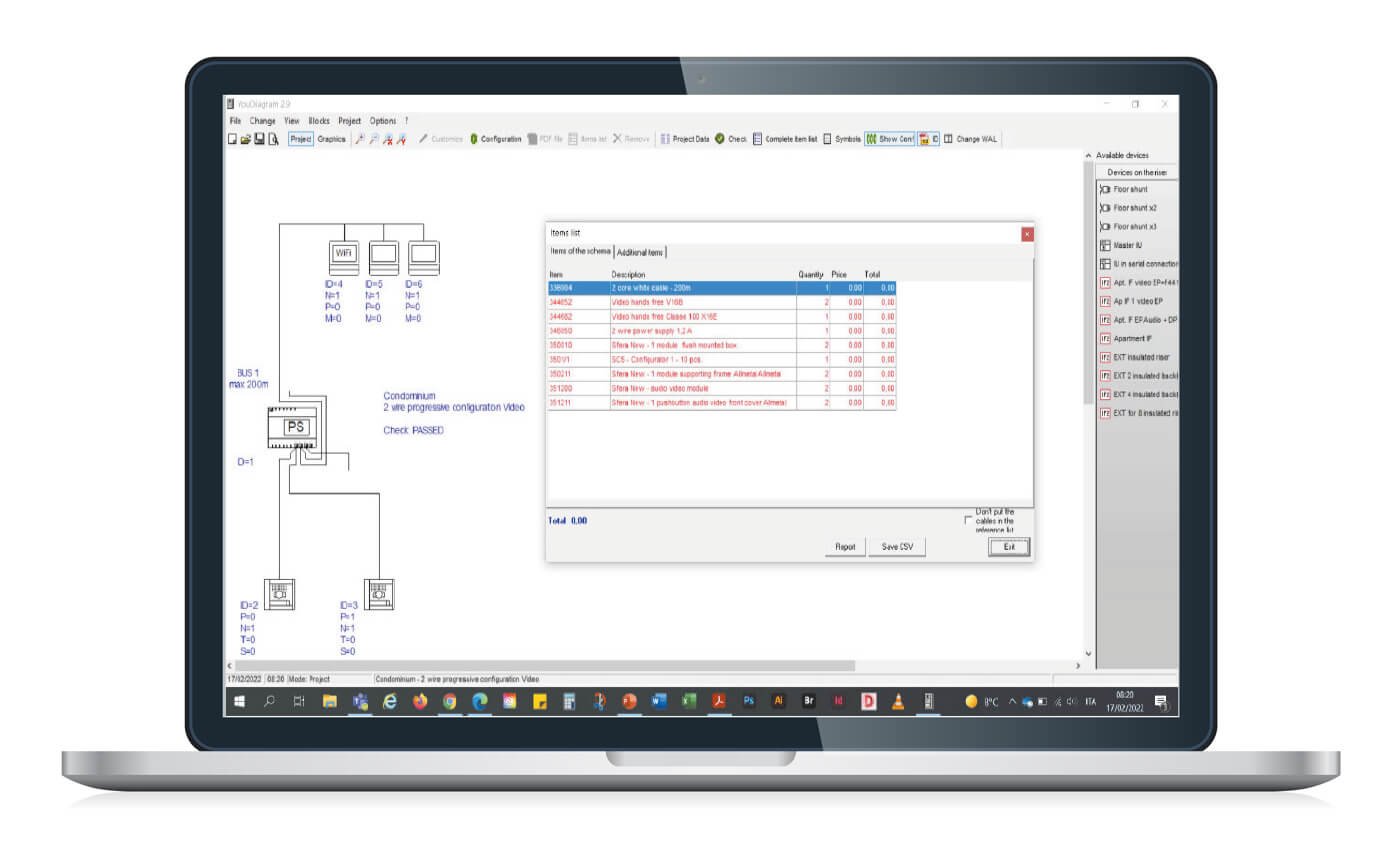

Per la progettazione di impianti citofonici e videocitofonici.
