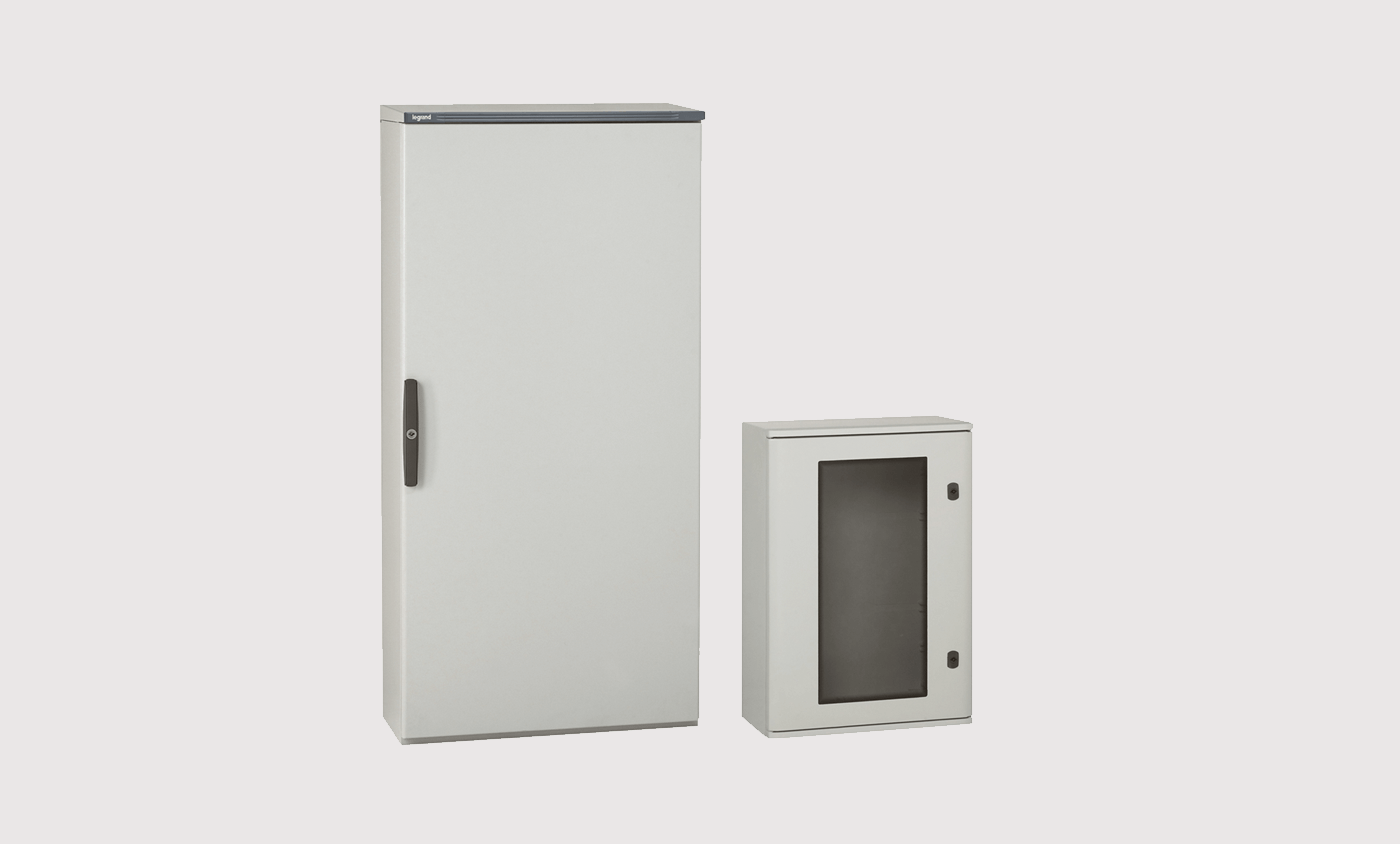

Quadri e armadi Marina
Quadri ed armadi in resina estetici, funzionali, sicuri. Offrono una soluzione completa per tutte le applicazioni industriali di distribuzione energia.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!
Contenitori robusti e resistenti
I quadri e gli armadi Marina sono strutture in resina di poliestere insaturo rinforzato con fibre di vetro, disponibili in tutte le dimensioni (eccetto taglia 300 x 200) in versione con porta a vetro.
All’interno dei quadri ed armadi della serie Marina è possibile certificare secondo EN 60439-1 dispositivi con Icc max 25kA. Tensione nominale di isolamento (Ui) 1000V verificata con prova dielettrica a 5250V secondo la norma IEC 60439-1.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!
Caratteristiche e prestazioni di tutto rilievo
Le caratteristiche principali della gamma sono:
• IP 66 secondo la norma IEC EN 60529. IK 10 secondo la norma IEC EN 62262 (EN 50102). Classe II(1). Poliestere rinforzato con fibre di vetro;
• Autoestinguente a 960°C secondo la norma IEC EN 60695-2-11;
• Particolarmente adatto agli ambienti corrosivi;
• Temperatura di installazione in regime permanente da -40°C a +80°C, con punte di 100°C;

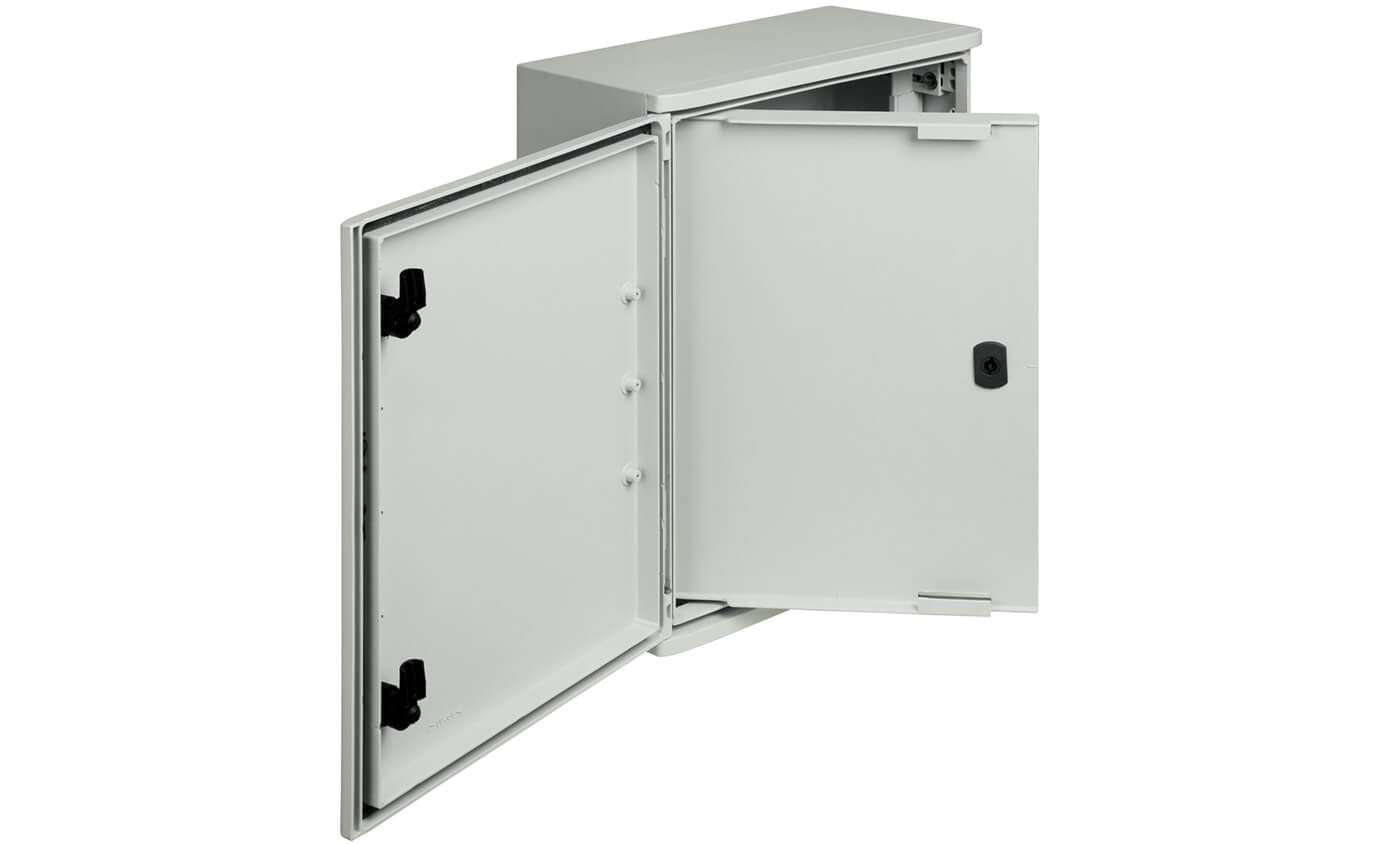

• Porta reversibile, apertura a 180° con cerniere imperdibili;
• Serratura a doppia barretta. Fissaggio diretto degli equipaggiamenti sul fondo del quadro;
• Possibilità di fissaggio di piastra parziale a seconda delle dimensioni;
• Regolazione in profondità possibile a partire dalla dimensione 400x300mm.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

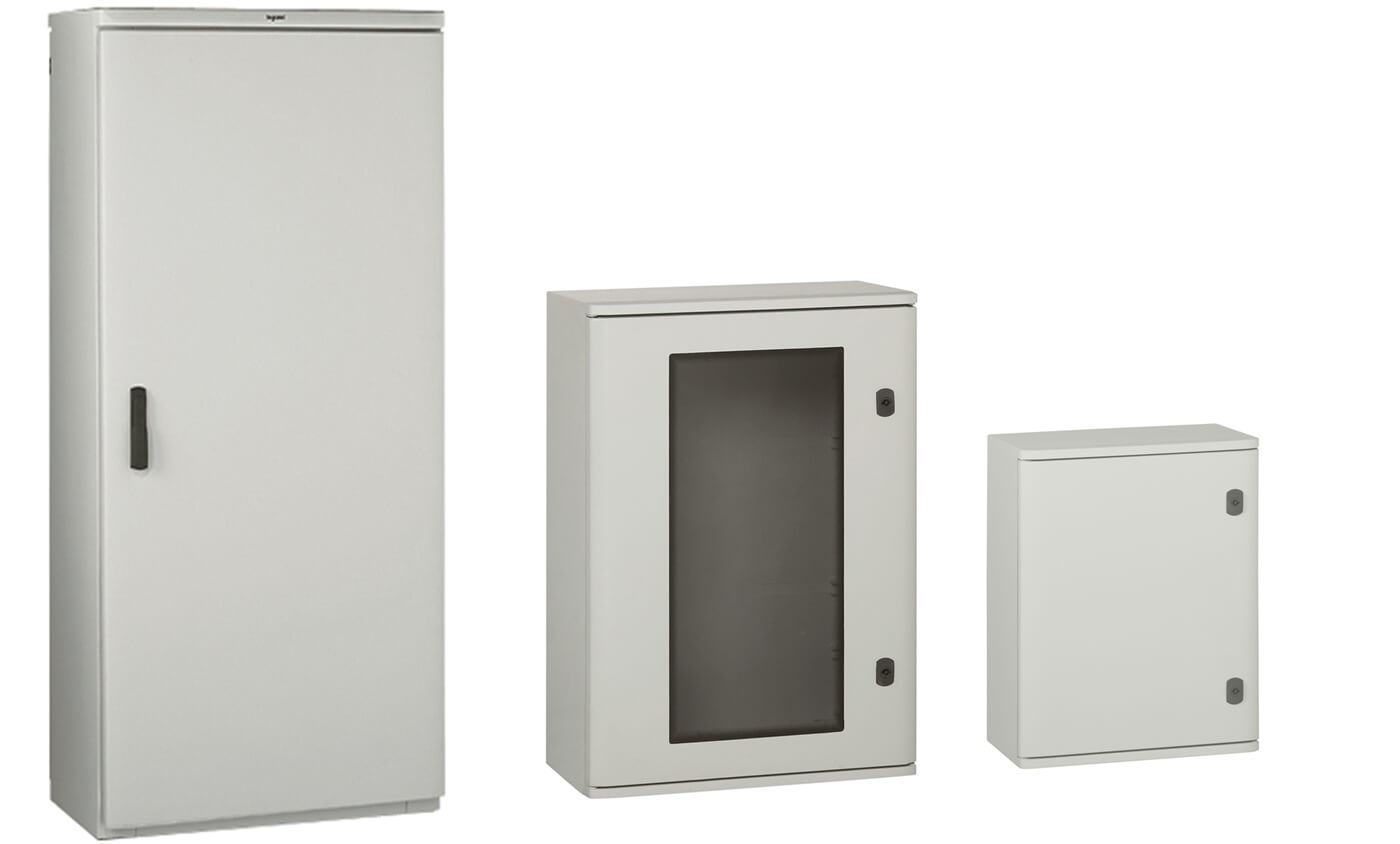

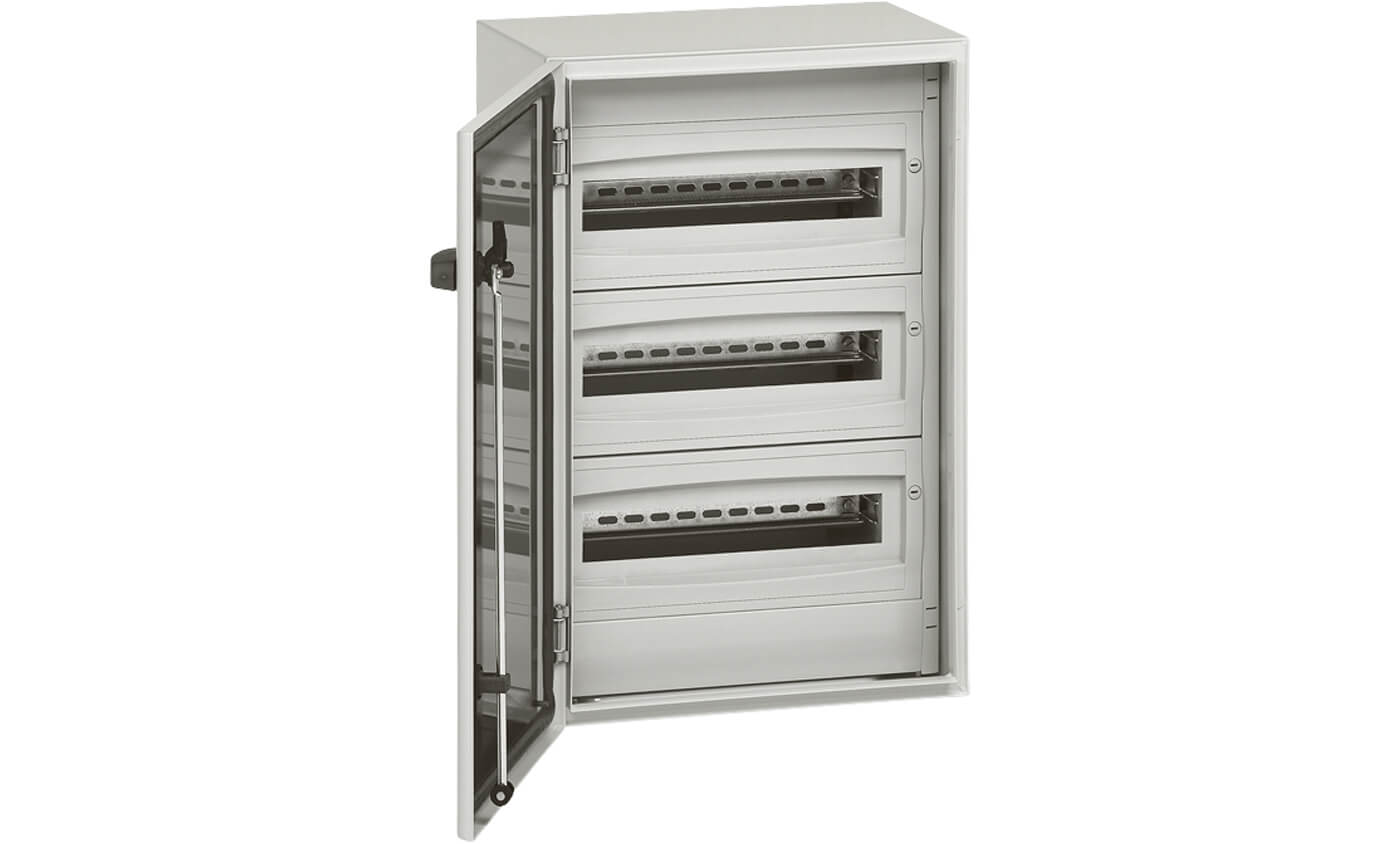

Estetica ed ampiezza di gamma
I quadri e gli armadi Marina sono adatti al contenimento delle apparecchiature per la distribuzione dell’energia, apparecchiature e segnalazioni per l’automazione o per l’impiego in impianti fotovoltaici. Grazie alle loro caratteristiche costruttive i quadri Marina possono essere impiegati anche come avanquadri per l’installazione di interruttori di protezione scatolati. I vari contenitori possono essere completati con porte in plastica piena o con vetro per potersi adattare ai vari ambienti installativi.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!
Versatilità d'installazione
I quadri Marina possono essere installati in diverse configurazioni e possono essere affiancati o sovrapposti impiegando gli appositi accessori di accoppiamento.
Gamma accessori ampia e completa
Tutte le strutture Marina possono essere equipaggiate con una vasta gamma di accessori che semplificano e velocizzano il montaggio delle apparecchiature installate.

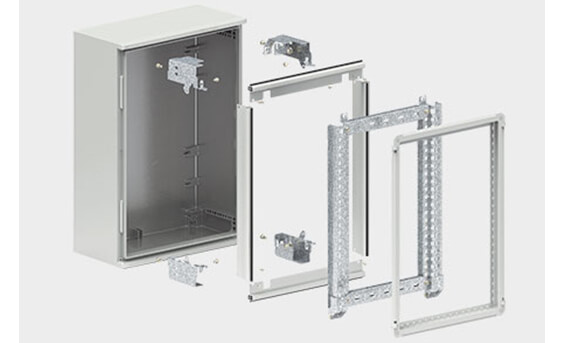

Kit MAS- Marina
Il KIT MAS per quadri e armadi Marina è costituito da un gruppo di accessori che consentono l’installazione a componenti, appartenenti alla famiglia di quadri MAS, quali: montanti funzionali, piastre Megatiker, guide din.

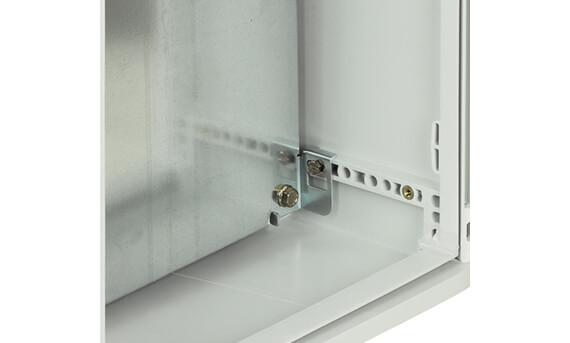

Piastre di fondo
Le piastre di fondo per il montaggio delle apparecchiature sono disponibili in acciaio zincato e materiale isolante.

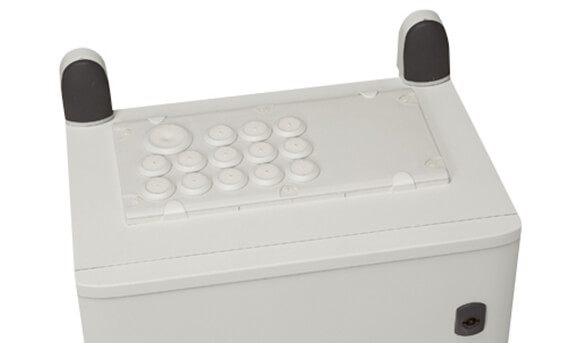

Piastra Cabstop
Queste piastre si montano su ogni lato del quadro per permettere il passaggio dei cavi.

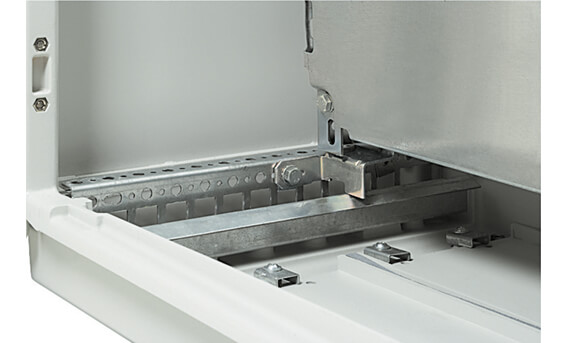

Guide di regolazioni di profondità
Gli armadi Marina sono dotati di guide di regolazione in profondità per consentire l'installazione di apparecchiature in diverse dimensioni.

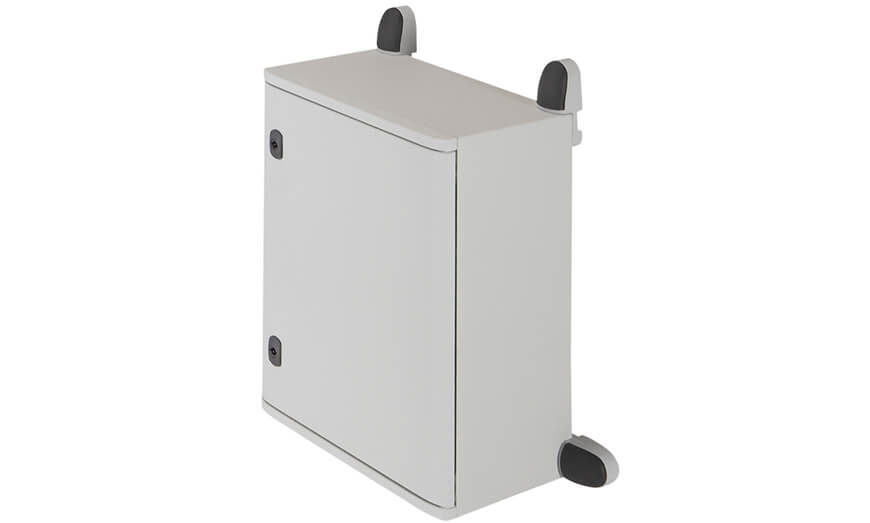

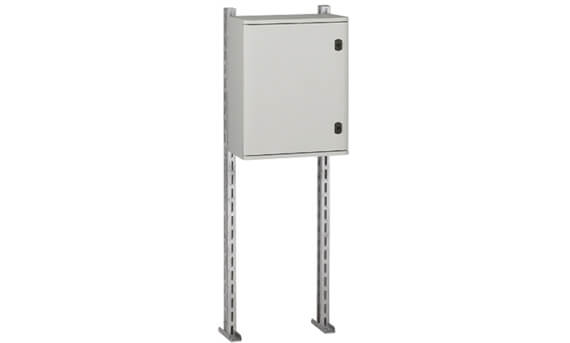

Staffe di fissaggio ed accoppiamento
Per il fissaggio a muro o per l'accoppiamento di più quadri e armadi sono disponibili appositi kit con staffe e accessori dedicati.

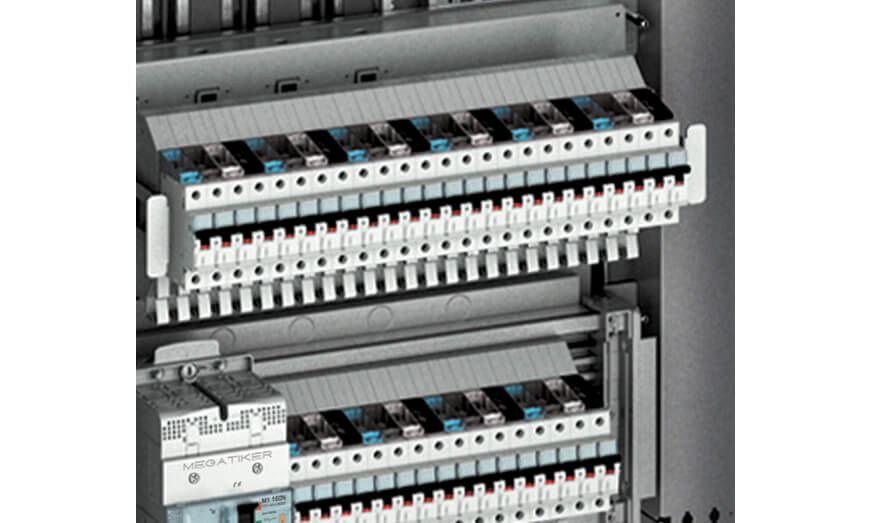

Compatibilità con sistemi Tifast
I quadri ed armadi Marina possono essere cablati utilizzando i sistemi di ripartizione Tifast Pettini e Easy Tifast.
