Condotti sbarre MR

Condotti sbarre Zucchini da 160 a 1000 A.

Catalogo Condotti sbarre Zucchini

I condotti sbarre Zucchini per la distribuzione di energia elettrica in impianti di media-grande potenza

MR (Medium Rating) è la linea dedicata alla distribuzione di potenza nelle medie - grandi industrie, nelle alimentazioni in montante (in cavedio) e negli edifici adibiti a servizi e terziario.
La linea MR è la soluzione ideale nelle applicazioni in verticale (colonne montanti) in quanto non è necessario alcun elemento blocca barre e di dilatazione termica. Il monoblocco, che contraddistingue la gamma, compensa le dilatazioni termiche dei conduttori.

Le applicazioni tipiche dei condotti sbarre MR sono industrie, grattacieli, ospedali, data center, centri commerciali e ovunque ci sia bisogno di distribuire energia elettrica di potenza (fino a 1000 A).

06_MRMEDUM
07_MRMEDUM_1

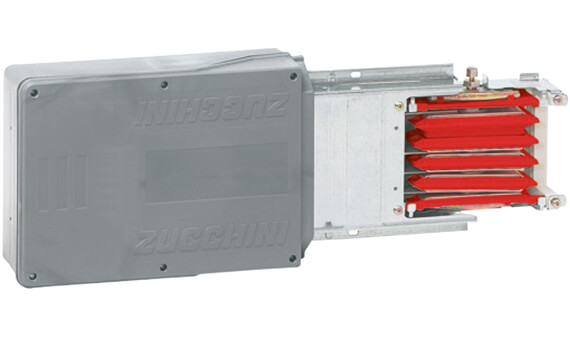

Alimentazioni di testata

Permettono di alimentare elettricamente MR attraverso una linea in cavo oppure direttamente collegate ad un quadro elettrico di distribuzione.

07_MRMEDUM_2

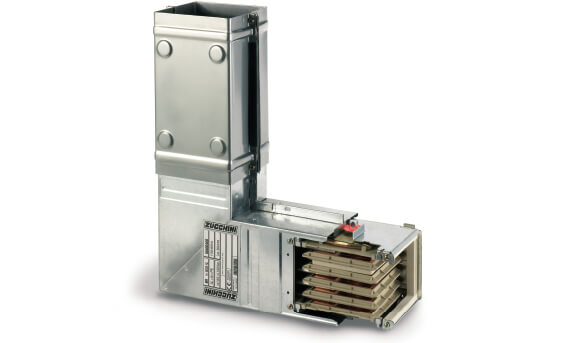

Angoli

Gli angoli del condotto MR sono disponibili in diverse misure e tipologie (orizzontali, verticali, singoli e doppi).

07_MRMEDUM_3

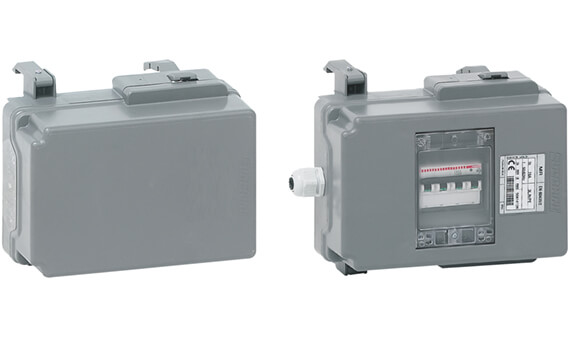

Cassette di derivazione

Utilizzate per alimentare carichi trifase, si suddividono in due grandi categorie: cassette di derivazione a pinza (da 16 A sino a 630 A) e cassette imbullonate sulla congiunzione (da 630 A a 1000 A).

08_MRMEDUM_1

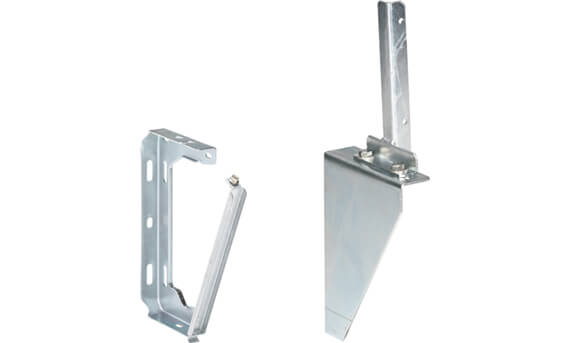

Staffe

Adatte alla sospensione di elementi installati in orizzontale o verticale (colonne montanti).

08_MRMEDUM_2

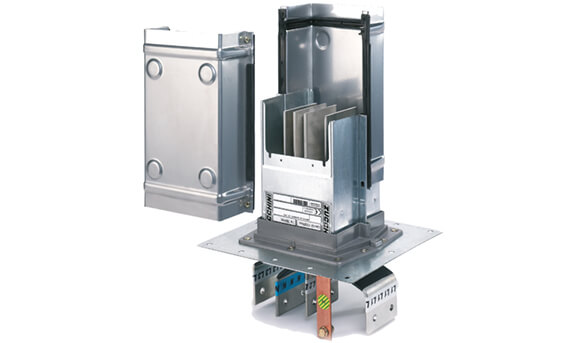

Alimentazione quadro elettrico/trasformatore

Alimentazione specifica per il collegamento diretto del condotto sbarre ad un quadro elettrico o ai terminali BT di un trasformatore di distribuzione.

08_MRMEDUM_3

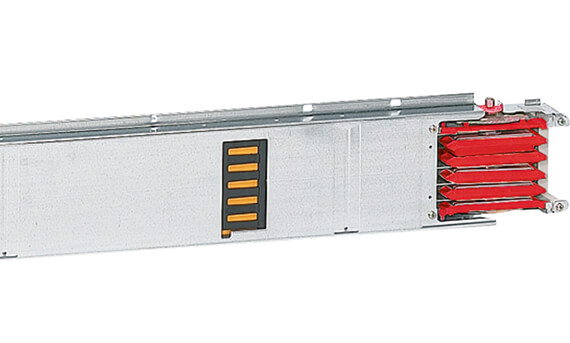

Monoblocco premontato

Tutti gli elementi di percorso sono provvisti di monoblocco pre-montato che velocizza enormemente l’installazione dell’impianto e semplifica le operazioni di trasporto e di stoccaggio.

09_MRMEDUM

Elementi rettilinei per DATA CENTER

Gli elementi rettilinei per data center sono disponibili con il grado di protezione IP40, più che sufficiente per l’ambiente di installazione all’interno delle stanze bianche “white rooms”.
