Trasformatori Green T.HE: qualità certificata a basso impatto ambientale

Trasformatori in resina ad alta efficienza energetica per elevate prestazioni anche in condizioni ambientali estreme.

Catalogo

I trasformatori Green T.HE BTicino sono costruiti secondo la norma EN 50708-2-1 e rispondono pienamente alle nuove regole di progettazione ecocompatibile del regolamento 2019/1783 della Commissione Europea.
Garantiscono un consistente calo dei consumi di energia, favorendo un notevole risparmio economico e la riduzione di emissioni di CO2 nell’atmosfera.

Anteprima video Trasformatori

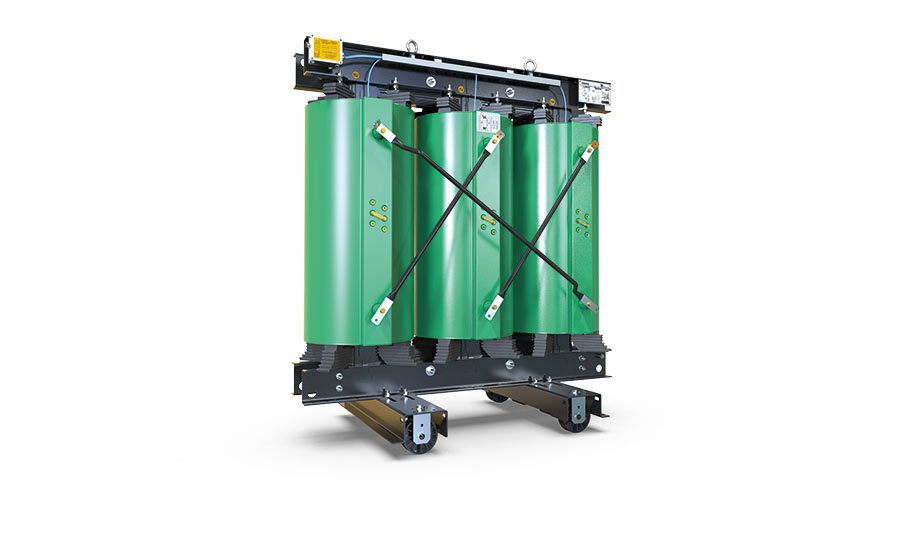

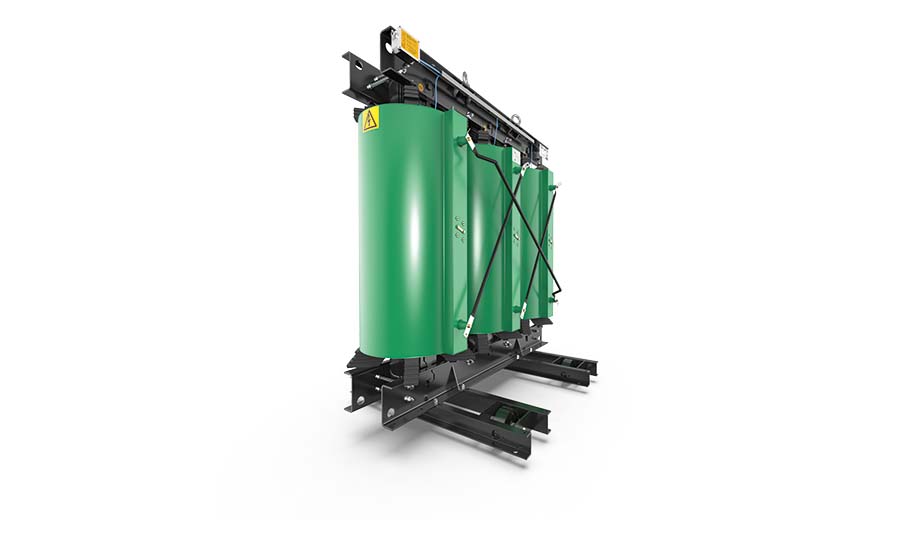

Vantaggi dei trasformatori Green T.HE
slide
Immagine

Scariche parziali basse, qualità alta

Le scariche parziali sono fenomeni microscopici che avvengono all’interno delle cavità della resina isolante e che ne velocizzano l’invecchiamento.
Per questo motivo è importante che i valori di queste correnti siano estremamente limitati.
Un basso valore delle scariche parziali è indice di una serie di fattori positivi tra cui:


  • adeguati criteri progettuali
  • qualità delle materie prime utilizzate
  • precisione, competenza e rigore in tutte le fasi del processo produttivo.
Impiego in condizioni ambientali estreme

Tutti i trasformatori BTicino riducono al minimo l’impatto ambientale e sono conformi alle seguenti classi:

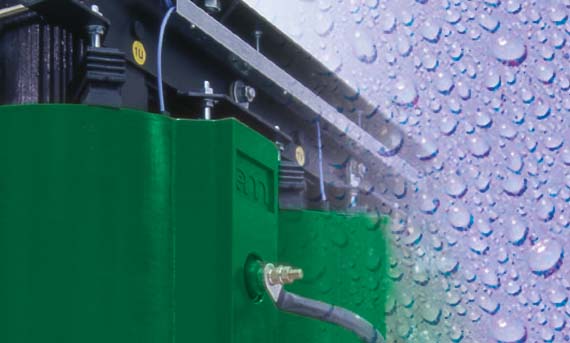

E2_verde
Classe ambientale E3

Possono essere immagazzinati, trasportati e utilizzati anche con umidità relativa massima fino al 95%.
Su richiesta, BTicino può fornire trasformatori E4 per ambienti più gravosi.

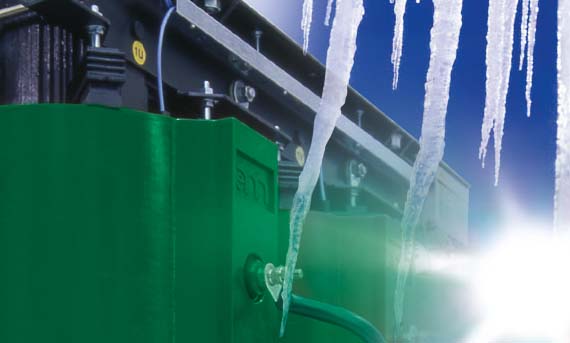

C2_verde
Classe climatica C2

Possono essere immagazzinati, trasportati e utilizzati anche in condizioni ambientali estreme con temperatura ambiente fino a -25 °C.

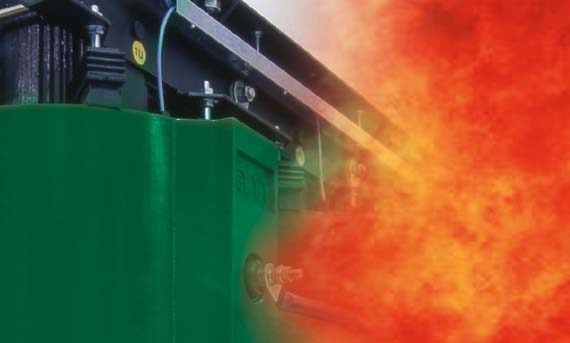

F1_verde
Classe comportamentale al fuoco F1

Il trasformatore è soggetto a rischio d’incendio ed è richiesta un’infiammabilità ridotta.
Il fuoco sul trasformatore si estingue entro limiti prestabiliti.

In configurazione standard, i trasformatori Green T.HE garantiscono una resistenza sismica fino a 0,2g* (terremoti leggeri) e sono provvisti di fori per il fissaggio a terra, al fine di evitare la possibilità di ribaltamento.

Su richiesta, si possono richiedere trasformatori con resistenza fino a 0,5g (AG5) per installazione in zone con pericolosità sismica maggiore.

Caratteristiche del prodotto

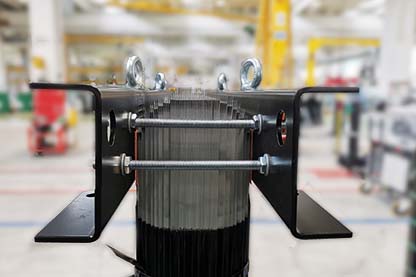

Nuovo nucleo magnetico

Completamente rinnovato con materiali di nuova concezione e con prestazioni elevate, contribuisce alla riduzione delle dimensioni e dei pesi dei trasformatori, garantendo allo stesso tempo una maggiore efficienza energetica.

Immagine 1 box slide 8

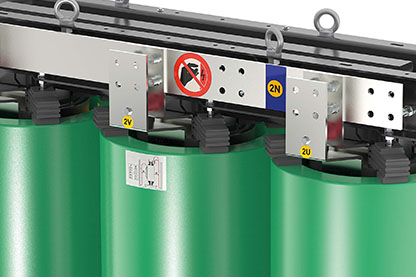

Terminali di connessione

I terminali MT (media tensione) e BT (bassa tensione) sono stati modificati e predisposti al fine di agevolare la connessione del prodotto su entrambi gli avvolgimenti.

Immagine 2 box slide 8
Barre di ventilazione

Le barre di ventilazione permettono un aumento temporaneo della potenza nominale (alle condizioni di servizio normali).

Immagine 3 box slide 8
Box RAL 7035

Disponibili 9 tipologie dimensionali di box, con la possibilità di scegliere per ognuna 2 tipologie di griglie di areazione IP31 e IP23.
È possibile anche scegliere se ricevere il box montato oppure si preferisce riceverlo smontato, da montare in cantiere.

Immagine 4 box slide 8
