Guida alla scelta del tipo di sensore

Guida alla scelta del tipo di sensore

Installare:

  • Sensori infrarossi PIR per grandi movimenti, come persone o auto
  • Sensori microonde MW per piccoli movimenti, anche attraverso pareti e vetrate.



Scopri l’offerta

I sensori PIR sono consigliati nelle seguenti applicazioni:

  • Aree di passaggio
  • Uffici open-space
  • Servizi igienici
  • Parcheggi coperti, con l’utilizzo di sensori a bassa temperatura
  • Magazzini anche con soffitti alti
Sensori PIR
Sensori PIR

I sensori MW sono consigliati nelle seguenti applicazioni:

  • Uffici singoli
  • Corridoi e camere di Hotel
  • Aule scolastiche
  • Biblioteche
  • Parcheggi coperti, con l’utilizzo di sensori a bassa temperatura
INSTALLABILITA’

L’ offerta prevede una ricca gamma di dispositivi che si possono installare e collegare in modo semplice e veloce e che sono adatti per qualsiasi applicazione.

I sensori si possono installare nelle seguenti modalità:

  • da incasso nei controsoffitti e soffitti
  • superficiale in soffitti e pareti
  • in scatole da incasso E502

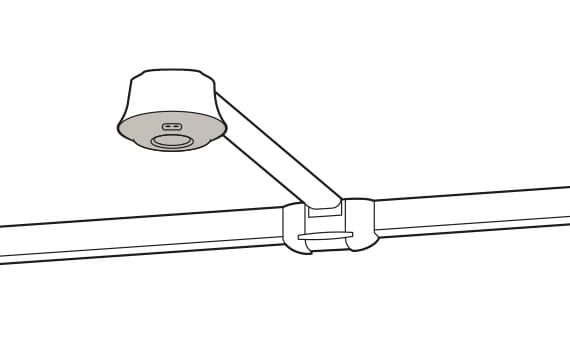

  • nei canali illuminotecnici
  • assieme ai corpi illuminanti.
INSTALLABILITA’
Installazione a soffitto ad incasso
Installazione a soffitto ad incasso

L’installazione ad incasso avveni tramite molle situate sul sensore.

Installazione a soffitto superficiale
Installazione a soffitto superficiale

Tutti i sensori possono essere installati superficialmente utilizzando la scatola specifica CP900000 e CP900004.

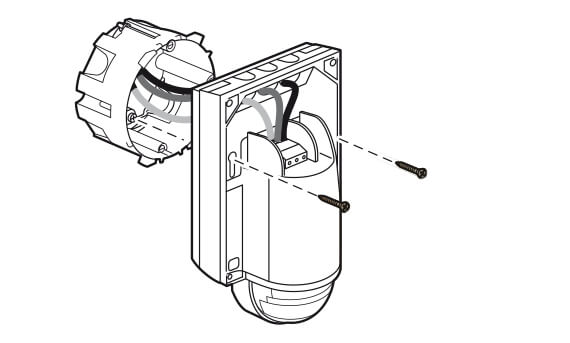

Installazione a parete
Installazione da incasso e a parete

Alcuni sensori possono essere installati nelle pareti in muratura o cartongesso utilizzando le apposite scatole da incasso o montaggio superficiale.

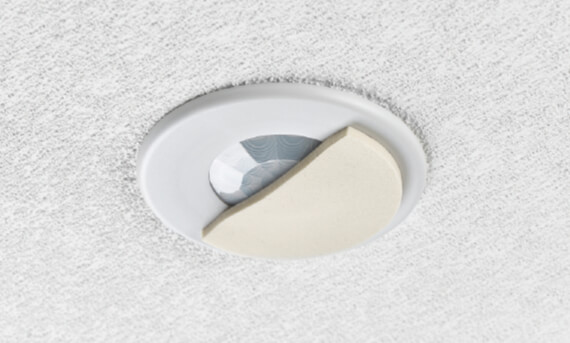

Schermi di mascheratura
Schermi di mascheratura

Per i sensori della famiglia EBDSPIR sono disponibili gli schermi di mascheratura adesivi che permettono di personalizzare al meglio il rilevamento ed il controllo dell’area.

sensore CPE
sensore CPE
sensore CPE

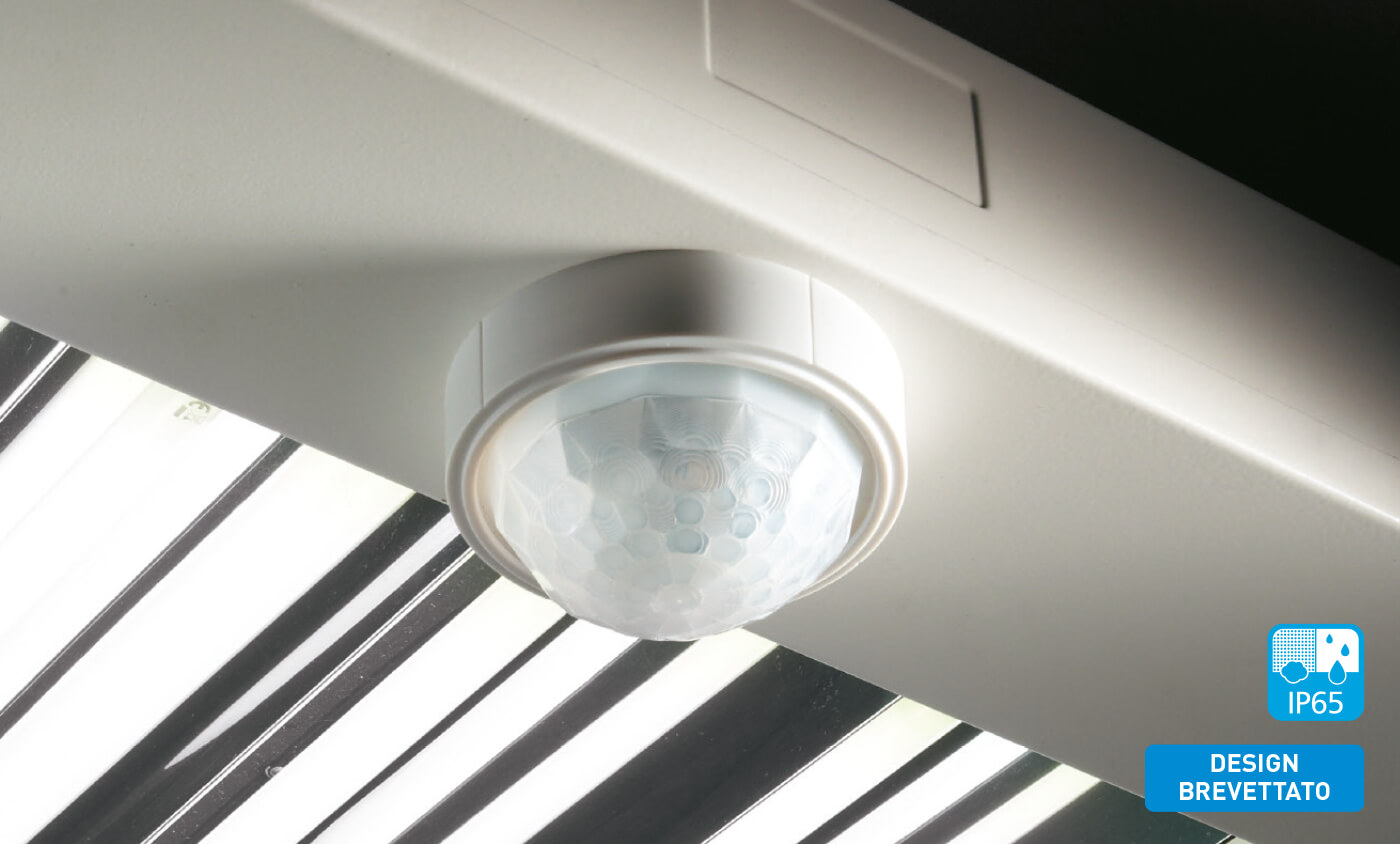

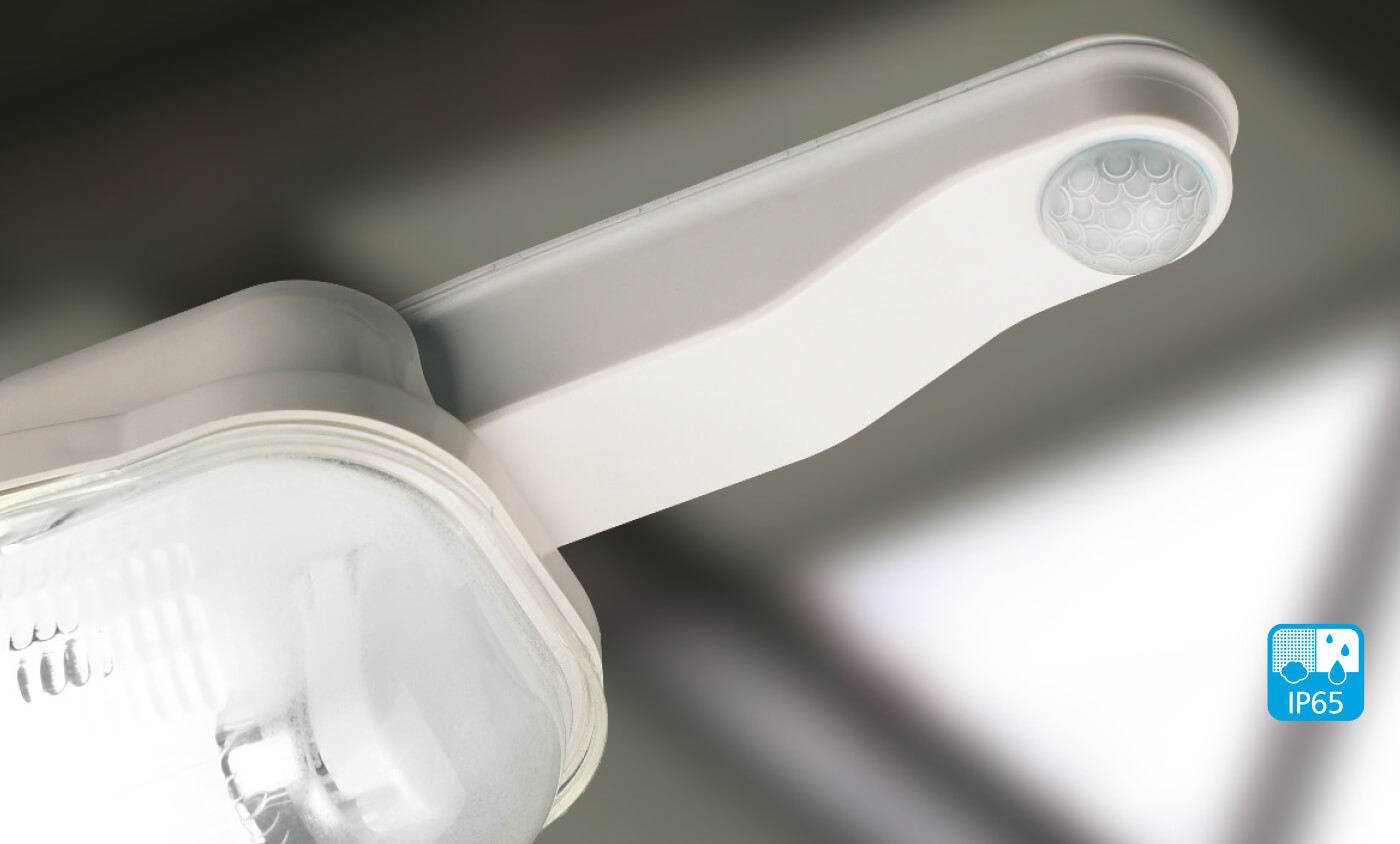

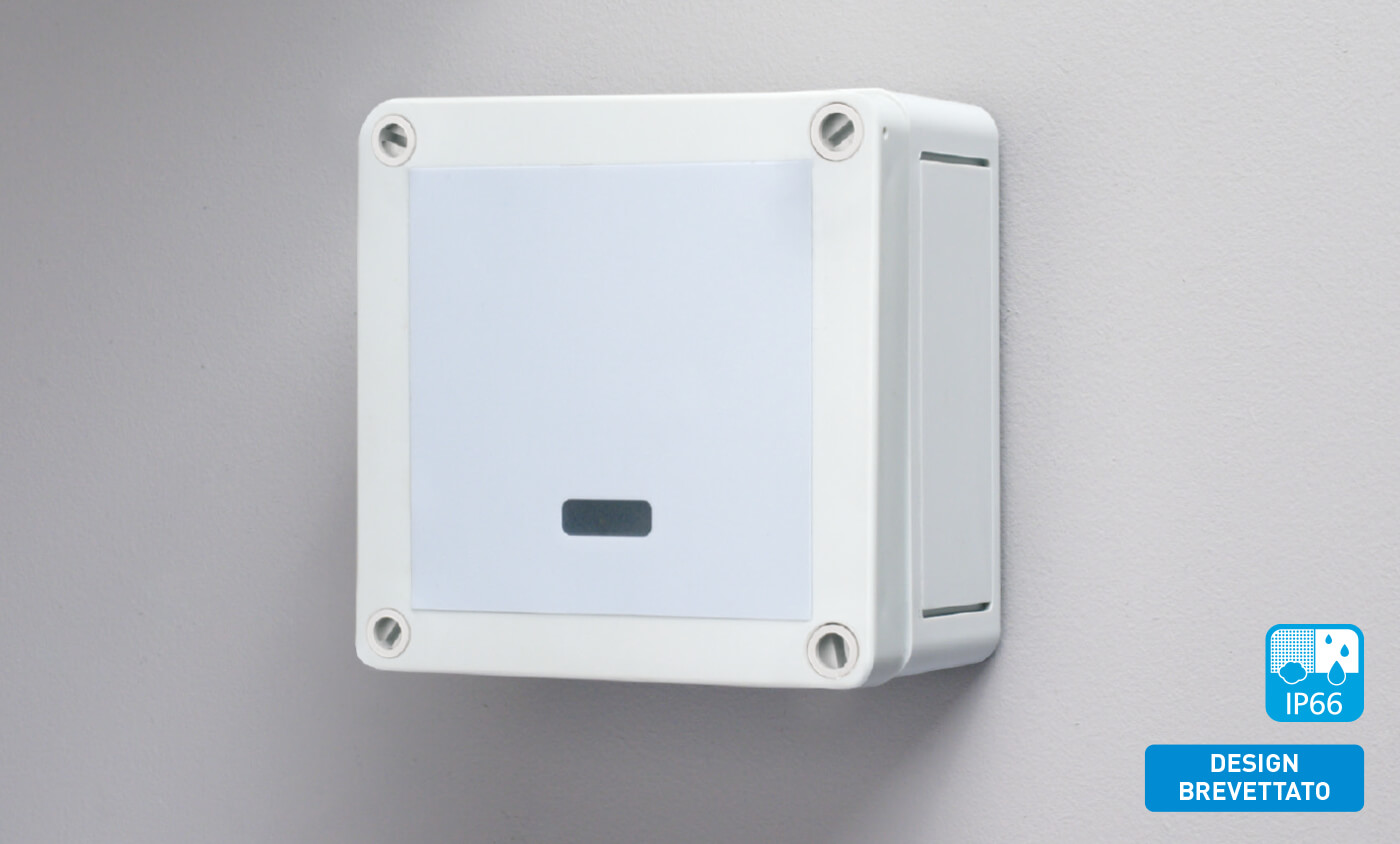

Sensori con grado di protezione elevato IP65 e IP66

All’interno della  gamma sono presenti sensori che possono essere utilizzati in ambienti umidi e gravosi in presenza di acqua ed a basse temperature (come magazzini, celle frigorifere, posteggi coperti, servizi igienici, piscine...).

Alcuni sensori sono progettati per avere un grado di protezione IP65 e IP66 e lavorare a basse temperature fino a -30 °C.

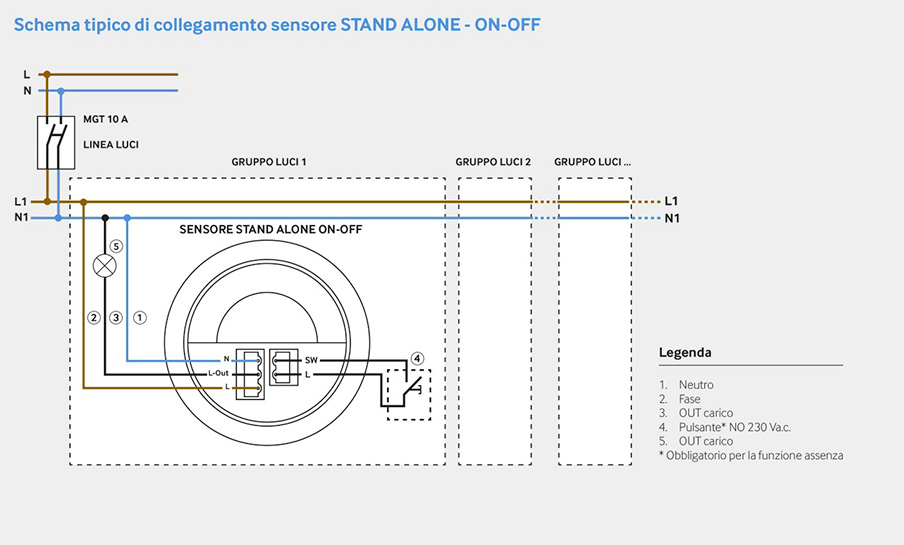

Il cablaggio nei sensori Stand Alone

Il cablaggio nei sensori Stand Alone è semplice ed intuitivo. La maggior parte dei sensori sono alimentati a 230 Vac, anche se a catalogo sono presenti alcuni alimentati a bassa tensione. Al sensore si collega direttamente anche il carico.

Per il cablaggio è necessario rispettare le norme generali d’installazione.
Si consiglia d’installare sempre un interruttore Magnetotermico a protezione del sensore o dei sensori.

Il cablaggio nei sensori Stand Alone
Programmazione dei sensori Stand Alone

Programmazione dei sensori Stand Alone

Per la programmazione e/o la modifica dei parametri di tutti i sensori Stand Alone è possibile utilizzare il Gateway di configurazione art. 088240 in abbinamento all’App SmartBeam.
L’App e compatibile con Android e Apple ed è possibile scaricarla dai relativi store.

Scopri di più

Il cablaggio nei sensori CASAMBI

Il cablaggio nei sensori in tecnologia Wireless CASAMBI è semplice ed è uguale ai sensori Stand Alone.
Tutti i sensori CASAMBI  sono alimentati a 230 Vac.
Al sensore si collega direttamente il carico.

Per il cablaggio è necessario rispettare le norme di generali d’installazione.
Si consiglia di installare sempre un interruttore Magnetotermico a protezione del sensore o sensori

Il cablaggio nei sensori CASAMBI
Configurazione, programmazione e gestione di CASAMBI

Configurazione e programmazione dei sensori CASAMBI

Tramite l’APP dedicata al sistema CASAMBI è possibile configurare il sistema, programmare e modificare i parametri dei sensori e inoltre gestire il totale funzionamento dell’impianto (on/off e dimmerazione  luci, scenari, ...).

L’App e compatibile con Android e Apple ed è possibile scaricarla dai relativi store.

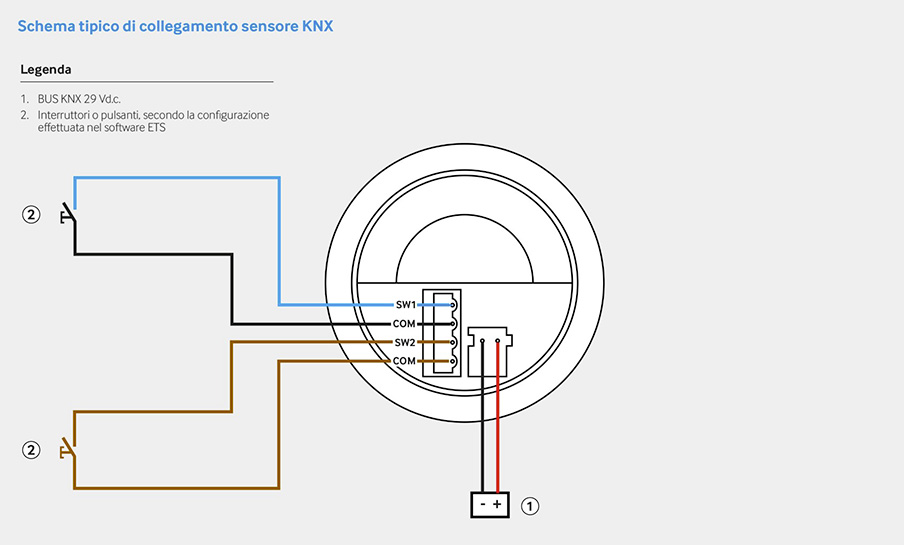

Il cablaggio nei sensori KNX

I sensori sono alimentati a 29 Vdc, tramite il bus KNX.
Al sensore sono presenti anche due ingressi per gestire manualmente i livelli di dimmerazione  e/o accensione o lo spegnimento delle luci.

Per il cablaggio è necessario rispettare le norme generali d’installazione del sistema KNX.

Il cablaggio nei sensori KNX
Configurazione dei prodotti KNX

Configurazione e programmazione

Per la configurazione dei prodotti KNX e la programmazione dei parametri dei sensori CP Electronics bisogna utilizzare il software normalizzato di programmazione KNX ETS5 che supporta l'insieme delle installazioni KNX indipendentemente dalle soluzioni adottate (coppia intrecciata, radiofrequenza, Ethernet/IP, corrente portante in linea). In questo modo è possibile programmare semplicemente comandi e sensori, oltre che configurare i controller e gli altri dispositivi. Basta seguire 3 fasi:

  • Dotarsi del software ETS5 in combinazione con KNX
  • Scaricare il database dei prodotti Legrand e CP Electronics dal catalogo prodotti
  • Importare tutti i prodotti in ETS5.

Software di configurazione e APP per cambio Parametri

Nella tabella sono riassunti quali software di configurazione e quali APP devono essere usate per la messa in servizio dei sensori:

  • Stand Alone
  • Casambi
  • KNX
Software di configurazione e APP per cambio Parametri
