Trasformatori di corrente e tensione

Trasformatori di corrente e tensione per misura, precisione e protezione, trasformatori apribili.

Catalogo

Soluzioni per ogni esigenza

Gamma completa di trasformatori di corrente: 50 modelli da 1 A a 8 kA.
Il primo anello della catena di misura è rappresentato da dispositivi che adattano il segnale da misurare ai livelli compatibili con gli strumenti che poi effettuano la misura e ne restituiscono il valore. Consentono inoltre, di ottenere una completa separazione galvanica tra i circuiti afferenti alla grandezza primaria e secondaria.
La gamma di trasformatori IME è estremamente ricca e completa: sono disponibili trasformatori di corrente e trasformatori di tensione.
Le caratteristiche di questi trasformatori, in termine di precisione e facilità d’installazione, li rendono utilizzabili in moltissimi ambiti applicativi.

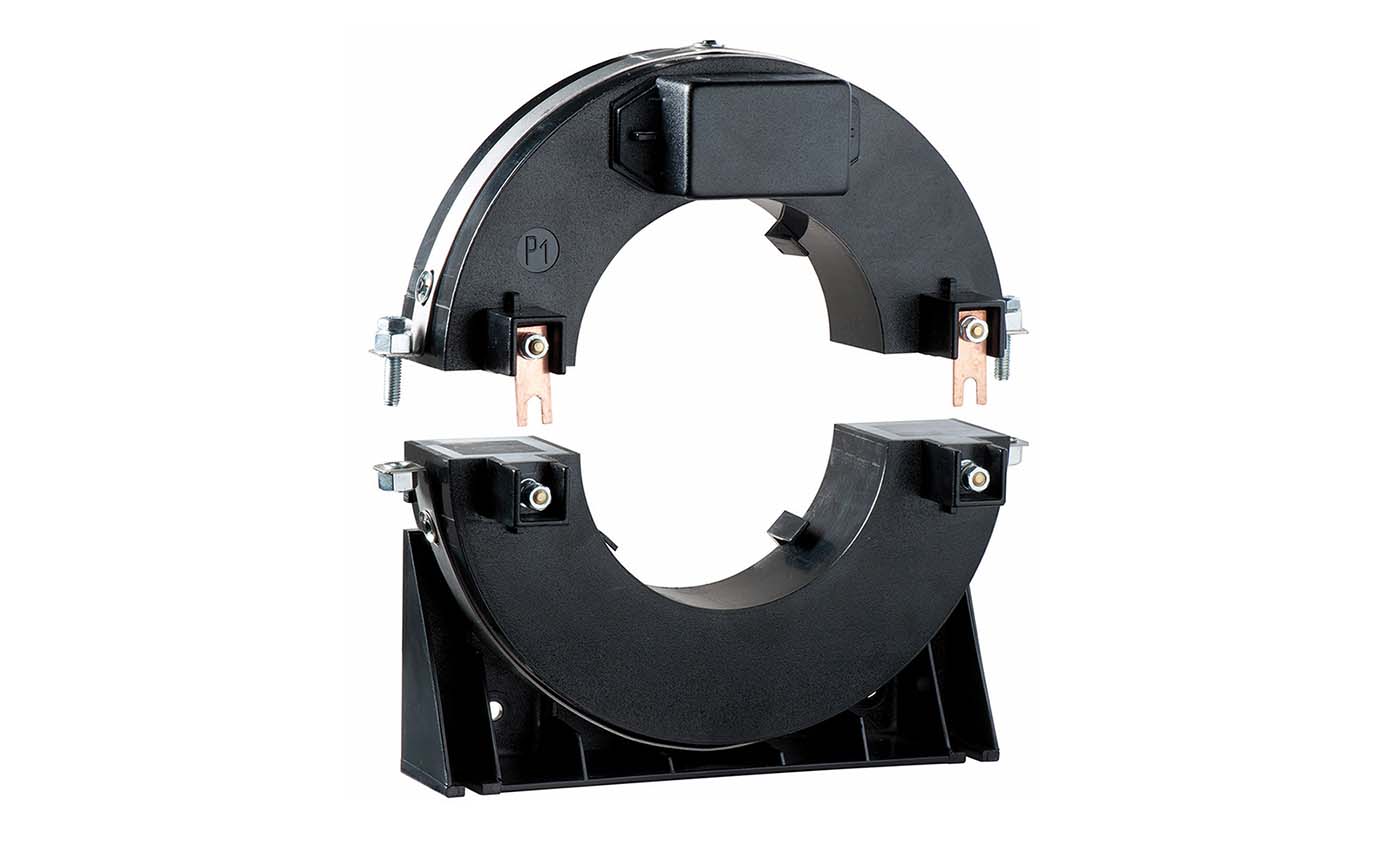

TRA15

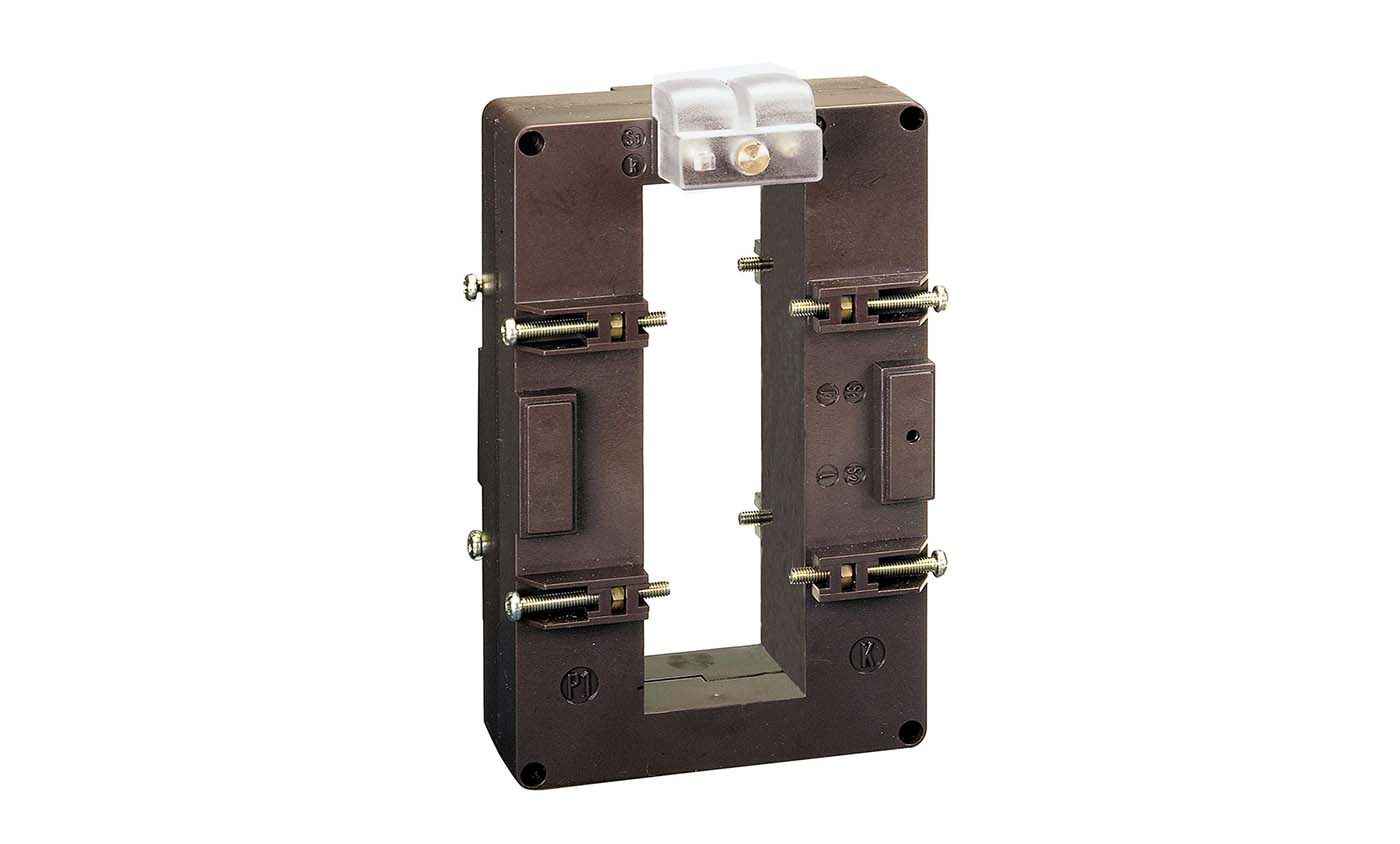

TAS127_alto
TA540
Trasformatori di Corrente (TA)

Adeguano i valori della corrente primaria alle caratteristiche delle apparecchiature di misura o protezione, fornendo una corrente secondaria proporzionalmente ridotta ai valori standard 5A o 1A.
I trasformatori di corrente IME sono conformi alle norme EN/IEC 61869-1, EN/IEC 61869-2 ed in funzione dell’utilizzo previsto possono essere suddivisi in:

  • Misura: Classi: 0,5-1-3 / Applicazioni: conteggio e misure industriali
  • Precisione: Classi: 0,2-0,2s-0,5s / Applicazioni: conteggio e misura con elevati gradi di affidabilità anche alle minime correnti (1%In con le classi 0,2s o 0,5s)
  • Protezione: Classi: 5P5-5P10-5P15-5P20 / Applicazioni: abbinamento ai relè di protezione

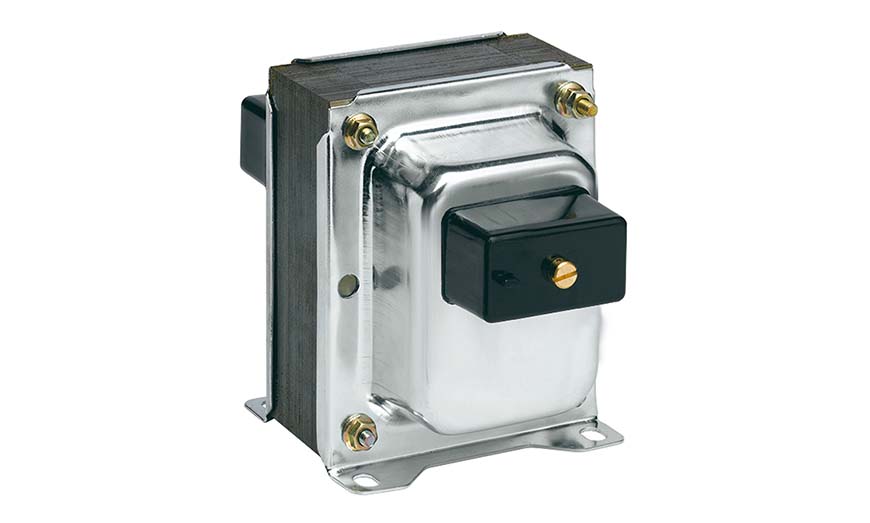

BTV6
Trasformatori di Tensione (TV)

Adeguano i valori della tensione primaria alle caratteristiche delle apparecchiature di misura o protezione, fornendo una tensione secondaria proporzionalmente ridotta ai valori standard 100V (altri valori a richiesta).
I trasformatori di tensione IME sono conformi alle norme EN/IEC 61869-1, EN/IEC 61869-3 e in funzione dell’utilizzo previsto possono essere suddivisi in:

  • Misura: Classi: 0,5-1 / Applicazioni: conteggio e misure industriali
  • Precisione: Classe: 0,2 / Applicazioni: conteggio e misura con elevati gradi di affidabilità
  • Protezione: Classe: 3P / Applicazioni: abbinamento ai relè di protezione

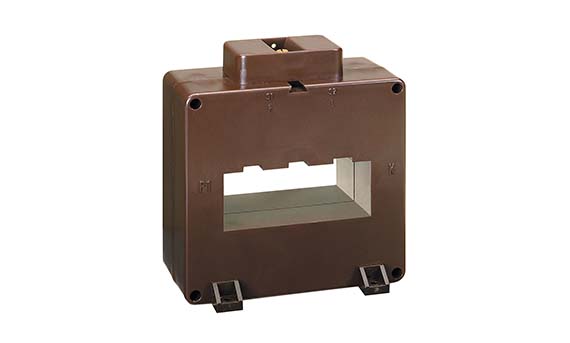

TAS80
Trasformatori Amperometrici con primario avvolto per corrente alternata da 1 a 600A

Sono la soluzione ideale per la misura di correnti fino a 600A.
Trovano largo impiego in quadri ed armadi di distribuzione le la misura monofase e trifase delle correnti.

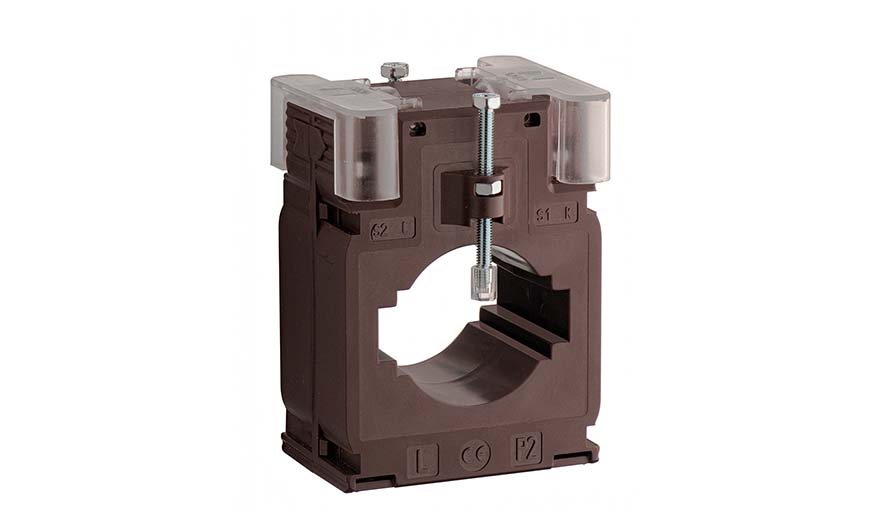

TA540
Trasformatori Amperometrici a cavo/sbarra passante (Correnti primarie da 40 a 8000A)

Effettuando più passaggi (spire) del cavo all’interno del trasformatore è possibile ridurre il valore della corrente primaria, mantenendo inalterati i valori di corrente secondaria, prestazioni.

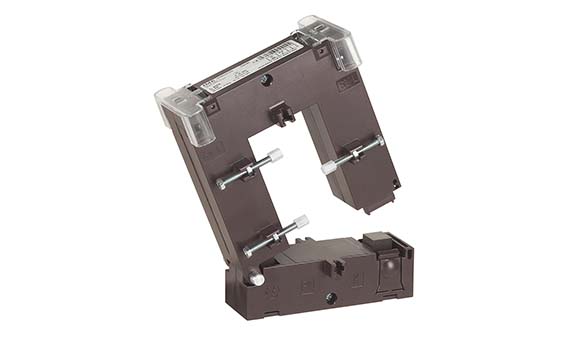

TA58050C250
Trasformatori Amperometrici apribili (Correnti primari da 60 a 5000A)

Ideali per essere Installati in impianti esistenti, possono essere inseriti senza interrompere il circuito primario o modificare l’impianto.
