Trasduttori TEMA

Precisione e sicurezza nella misura.
Un’ampia gamma di soluzioni per l’impiego con trasformatori amperometrici.

Catalogo

Dispositivi di conversione dei segnali

I trasduttori Tema sono dispositivi di conversione dei segnali, utilizzati per la misura di tensione e corrente delle principali grandezze elettriche.
Sono disponibili soluzioni per installazione su guida DIN35 o toroidali con trasduttore integrato.

21367

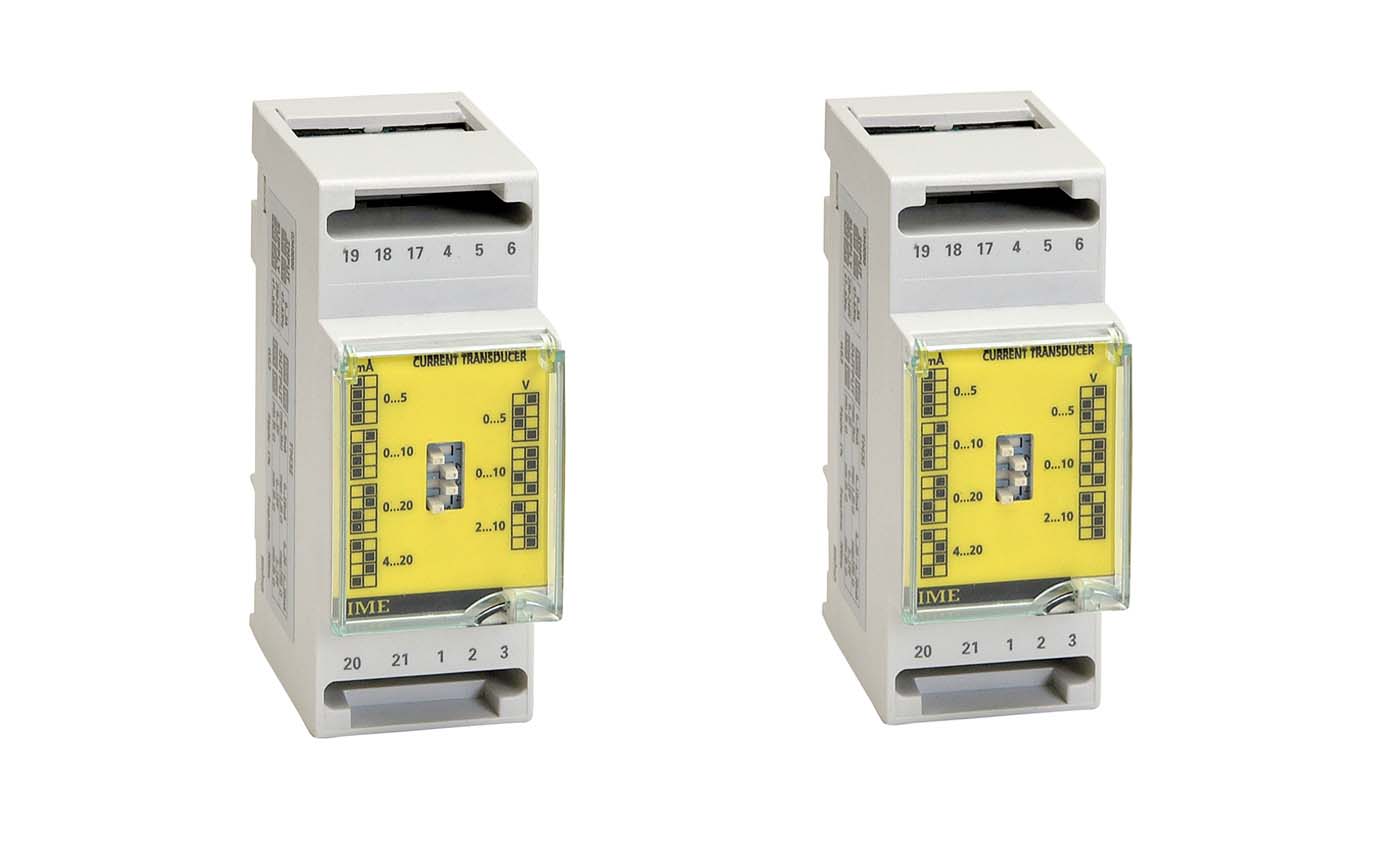

Tema I4.jpg + Tema I4E
Trasduttori di corrente

Questi trasduttori sono utilizzati per la misura in corrente del valore medio del vero valore efficace (TRMS) anche su impianti con forti disturbi armonici (solo Tema I4e).
Tempo di risposta minore/uguale 300ms. (100ms per Tema I4e).

La gamma si compone di:

  • Tema I: trasduttore di corrente autoalimentato
  • Tema I4: trasduttore di corrente con uscita programmabile
  • Tema I4e: trasduttore di corrente TRMS

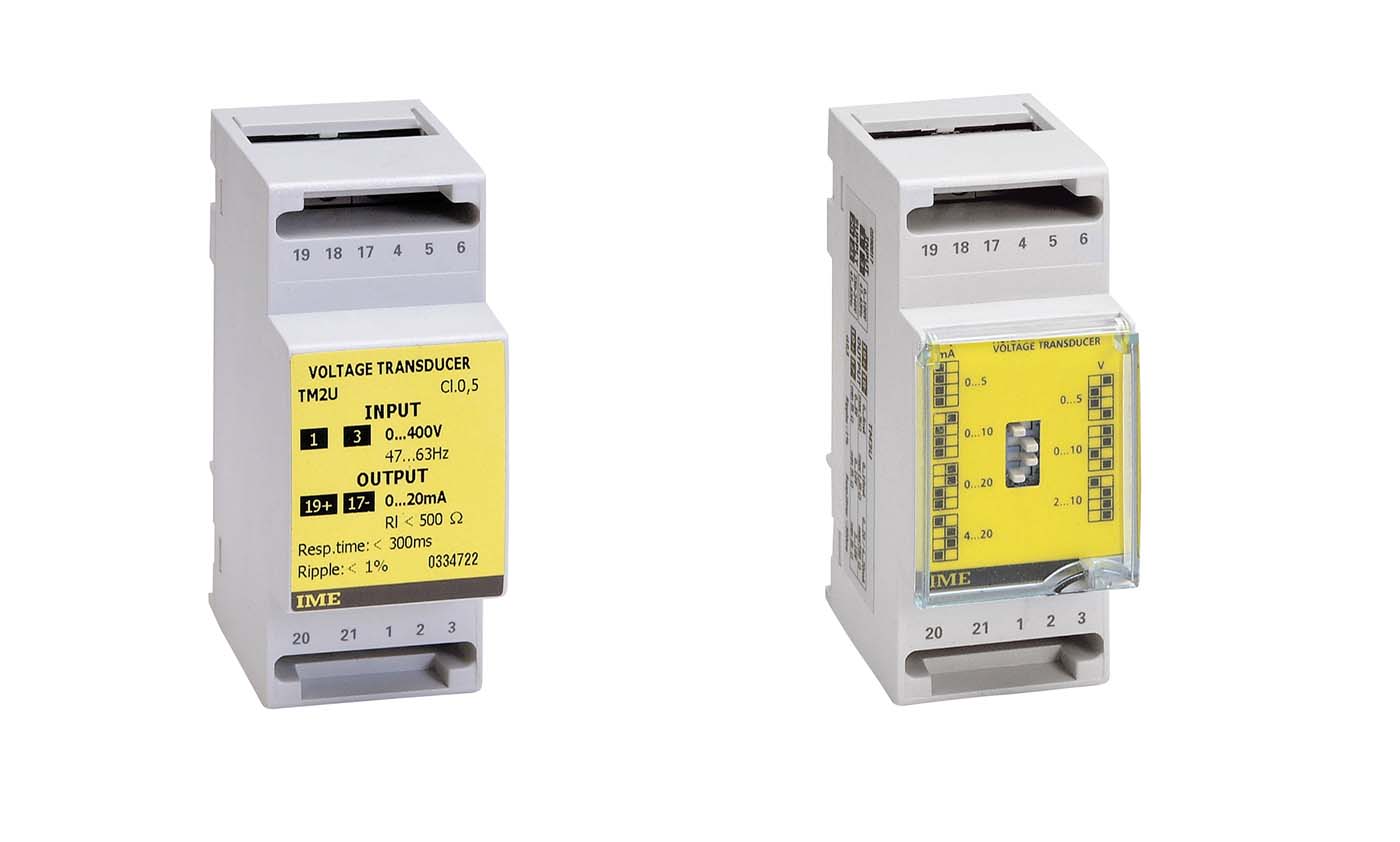

Tema U.jpg + Tema U4e
Trasduttori di tensione

Adeguano i valori della tensione primaria alle caratteristiche delle apparecchiature di misura o protezione, fornendo una tensione secondaria proporzionalmente ridotta ai valori standard 100V (altri valori a richiesta).

I trasformatori di tensione IME sono conformi alle norme EN/IEC 61869-1, EN/IEC 61869-3 e in funzione dell’utilizzo previsto possono essere suddivisi in:

  • Misura: Classi: 0,5-1 / Applicazioni: conteggio e misure industriali
  • Precisione: Classe: 0,2 / Applicazioni: conteggio e misura con elevati gradi di affidabilità
  • Protezione: Classe: 3P / Applicazioni: abbinamento ai relè di protezione

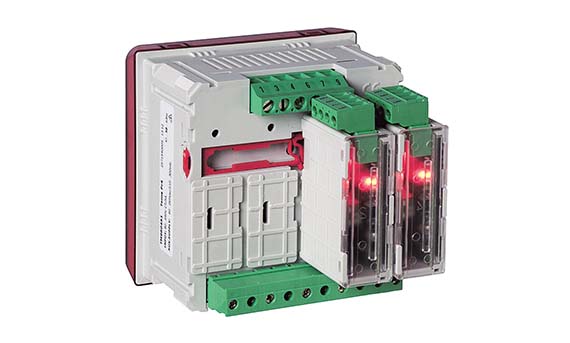

Tema Pr4
Trasduttore programmabile, 4 uscite

Trasduttore modulare con inserzione su linee monofase e trifase BT/MT.
Misura in vero valore efficace (TRMS) di corrente, tensione, potenza, frequenza e cosφ.
Il trasduttore è provvisto di 4 uscite analogiche programmabili.

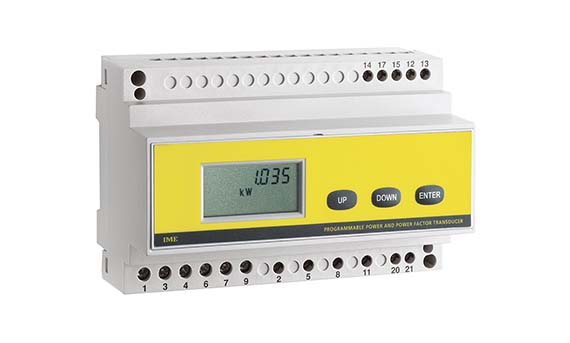

Tema fP
Trasduttore programmabile, 1 uscita

Trasduttore modulare con inserzione su linee monofase e trifase BT/MT.
Misura in vero valore efficace (TRMS) della potenza, frequenza,  cosφ e angolo di fase.
Il trasduttore è provvisto di 1 uscita analogica programmabile.

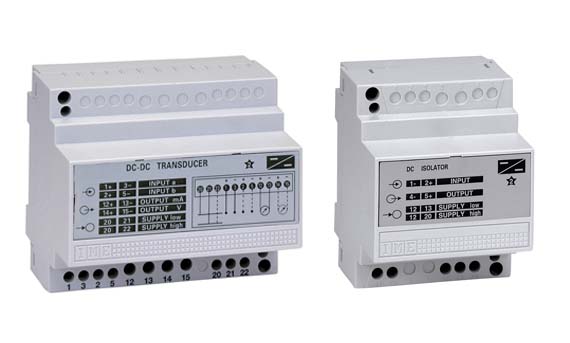

Tema SG + Tema DC
Trasduttori di corrente o tensione continua

Trasduttori di corrente o tensione con separatore galvanico di ingressi.
Sono disponibili trasduttori con uscita ausiliaria separata e auto alimentati.
Trasduttore con ingressi in corrente o tensione continua o pulsante con frequenza ±10Hz.
Ausiliaria separata.

HT35A + HT35Bm + HT80A

Trasformatori amperometrici con trasduttore integrato

La gamma si compone di:

  • TT35: TA per correnti alternate con foro passante Ø 35mm. Tecnologia a 2 fili.
  • TT35A: TA per correnti alternate con foro passante Ø 35mm. Tecnologia a 4 fili.
  • HT35A: TA per correnti continue con foro passante Ø 35mm. Tecnologia a 4 fili.
  • HT80A: TA per correnti continue con foro passante Ø 80mm. Tecnologia a 4 fili.
  • HT35Bm: TA per correnti continue con foro passante Ø 35mm. Tecnologia a 4 fili. Possibilità di collegare altri HT35Bs tramite alimentazione derivata.
  • HT35Bs: TA per correnti continue con foro passante Ø 35mm. Tecnologia a 4 fili. Alimentazione derivata da HT35Bm.
