Relè di isolamento e misura
Relè per l'isolamento, la misura ed il controllo in grado di garantire la massima sicurezza sull'impianto.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!
Relè d’isolamento e misura adatti per il controllo dell’impianto
I sorvegliatori di isolamento, con relativi trasformatori di isolamento sono dispositivi che trovano largo impiego in quadri ed armadi ad uso medico.
Oltre a questi dispositivi è disponibile un dispositivo di segnalazione da remoto utilizzabile per tenere la situazione sempre sotto controllo.
I Relè di misura sono invece dei dispositivi programmabili per tensioni e correnti alternate e continue.
Questi apparecchi possono essere anche richiesti in versione personalizzata per soddisfare ogni tipo di esigenza installativa.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!
Sorvegliatori d'isolamento e quadretto di segnalazione
Il sorvegliatore di isolamento è un dispositivo con controllo permanente dell'isolamento verso terra di circuiti alimentati da TV di isolamento con secondario 230V (ISO D4Z) o 24V (ISO D4Zs) isolato da terra.
È predisposto con un’uscita relè per il controllo temperatura.
Predisposizione per collegamento remoto.
Il quadretto di segnalazione da remoto per relè Iso D4Z e D4Zs consente la gestione da remoto degli allarmi dovuti a perdita d’isolamento dell’impianto.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!
Relè di misura corrente
I relè di misura sono programmabili per offrire la massima flessibilità d'impiego.
Sono dotati di contatti per segnalazione a distanza e regolazioni di soglie minime e massime di intervento.

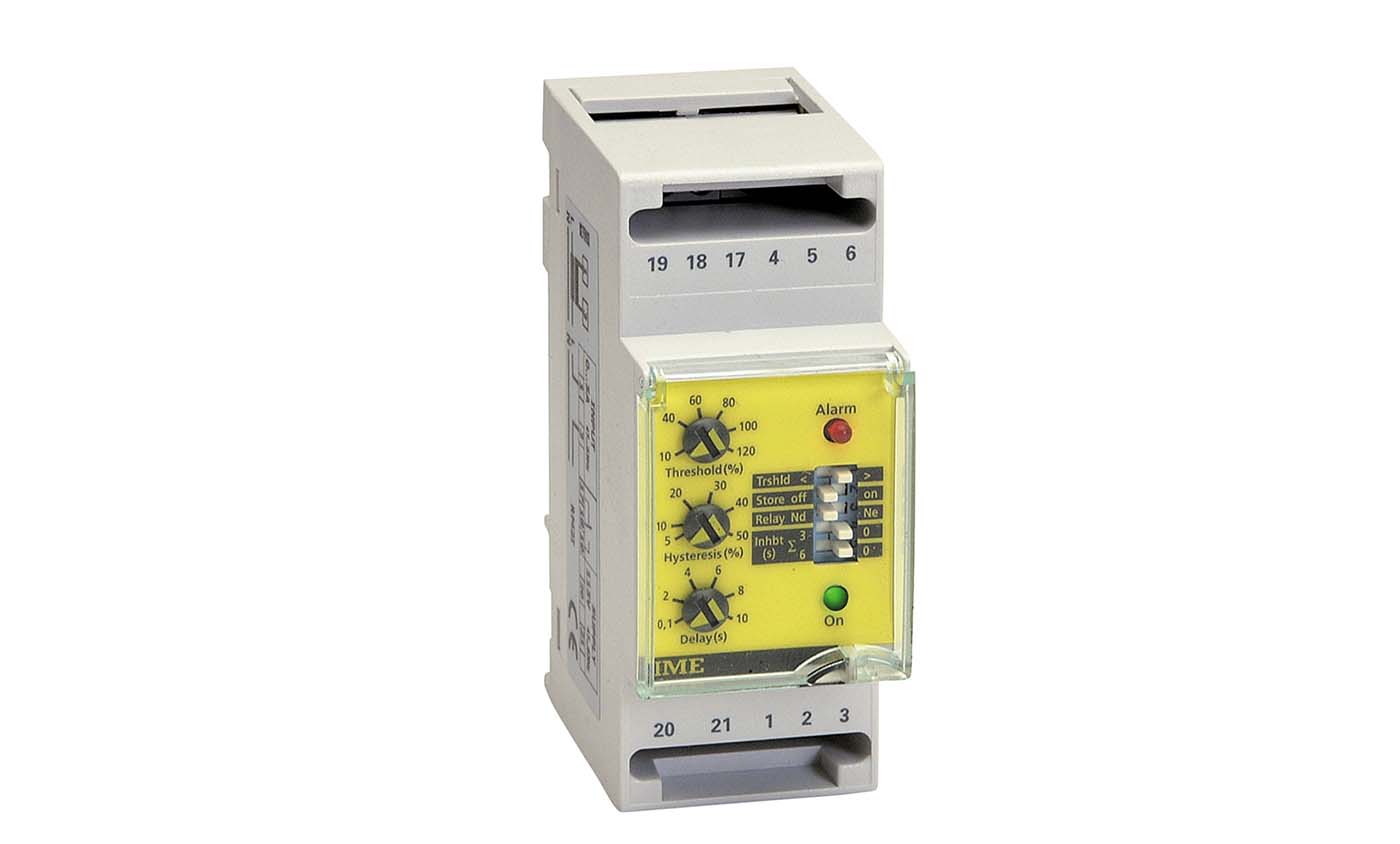

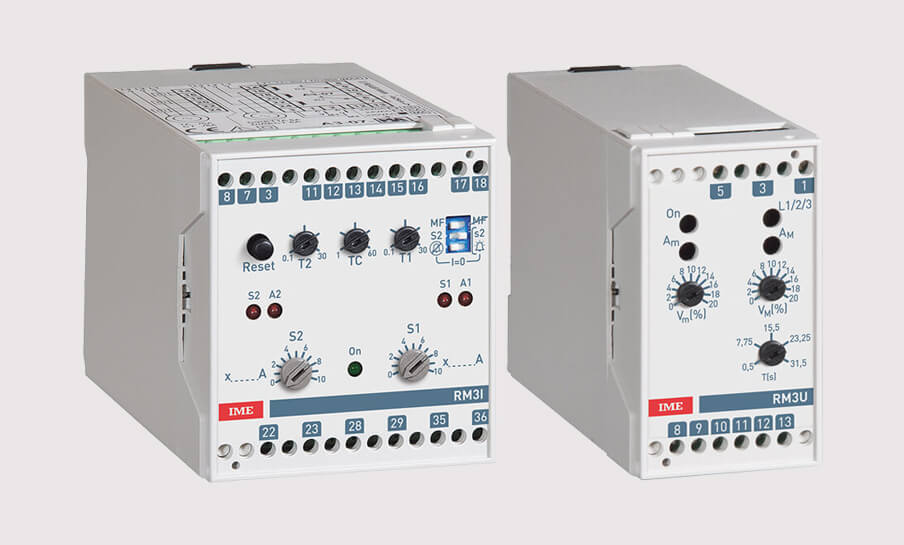

RM2I e RM3I: relè di corrente, rete monofase con allarme di minima o massima, selezionabile in campo. Ingresso 5A oppure 1A. Soglia, isteresi e tempo di intervento regolabili. Sicurezza positiva o negativa selezionabile in campo. Inibizione intervento all'accensione. Possibilità di memorizzazione intervento.

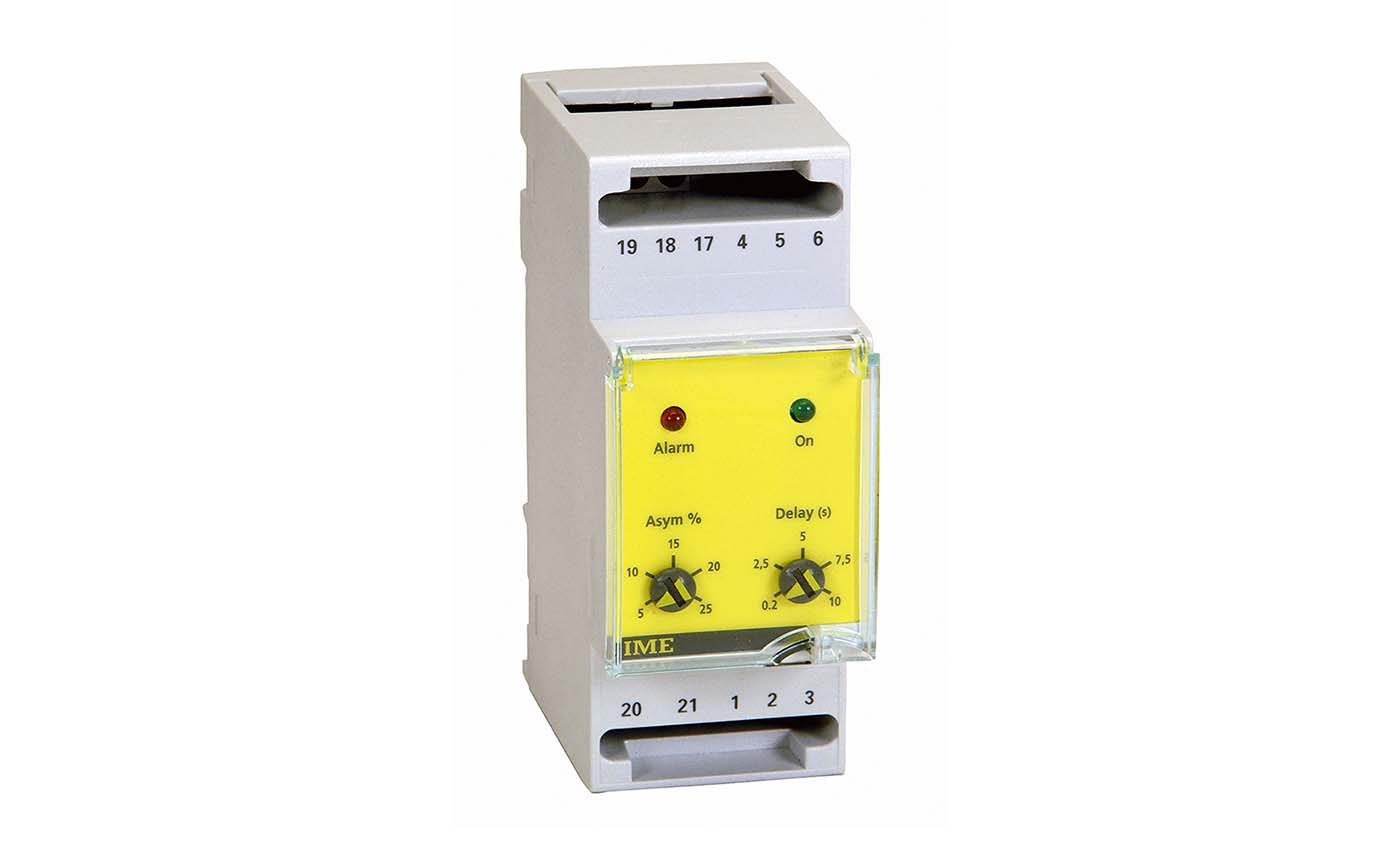

La versione RM2S ha inoltre la funzione di mancanza / sequenza / asimmetria.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!
Relè di misura in tensione
RM2U e RM2S: relè di tensione 2 moduli per rete monofase con allarme di minima o massima, selezionabile in campo. Soglia, isteresi e tempo di intervento regolabili. Sicurezza positiva o negativa selezionabile in campo. Possibilità di memorizzazione intervento.
RM3U: relè di tensione per rete trifase con allarme di minima o massima, selezionabile in campo.
Soglia e tempo di intervento regolabili. Controllo mancanza/sequenza fasi.
RM3C: relè di tensione o corrente continua bidirezionale o pulsante. 2 allarmi programmabili di minima e/o massima. Campo di misura programmabile. Visualizzazione di qualsiasi grandezza direttamente proporzionale all’ingresso. Visualizzazione programmabile. Memorizzazione valore massimo misurato
