Relè differenziali DELTA

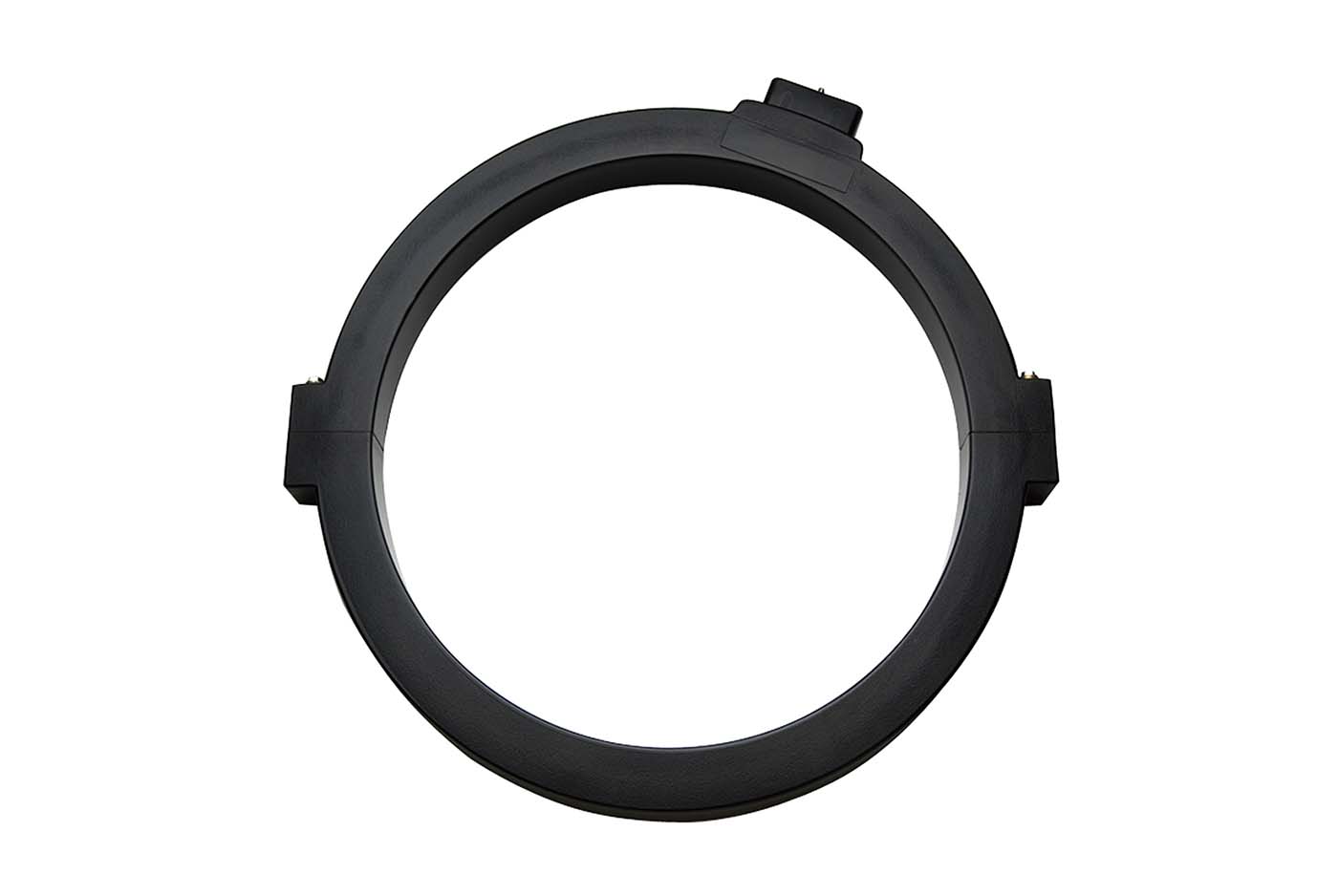

La gamma di relè differenziali modulari e da incasso DELTA, in abbinamento ai trasformatori toroidali Del e Del A (apribili), ha come obiettivo la protezione di persone e beni, assicurando nello stesso tempo la continuità di servizio degli impianti.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

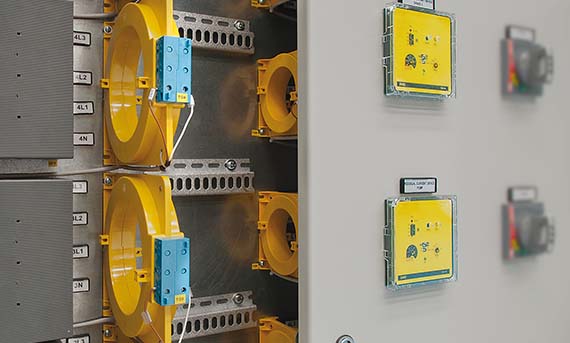

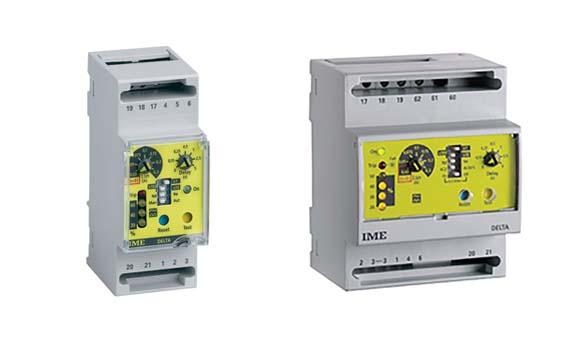

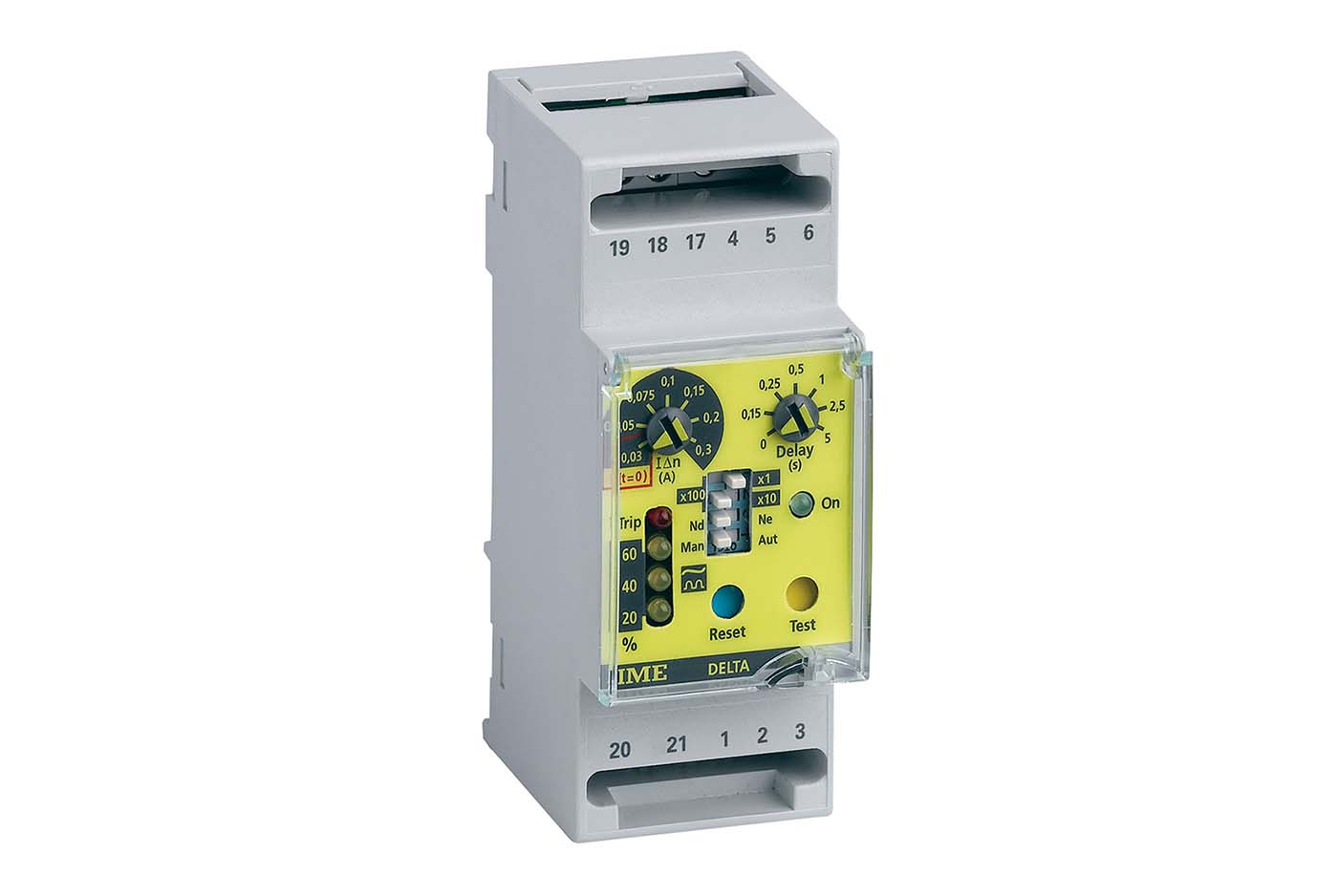

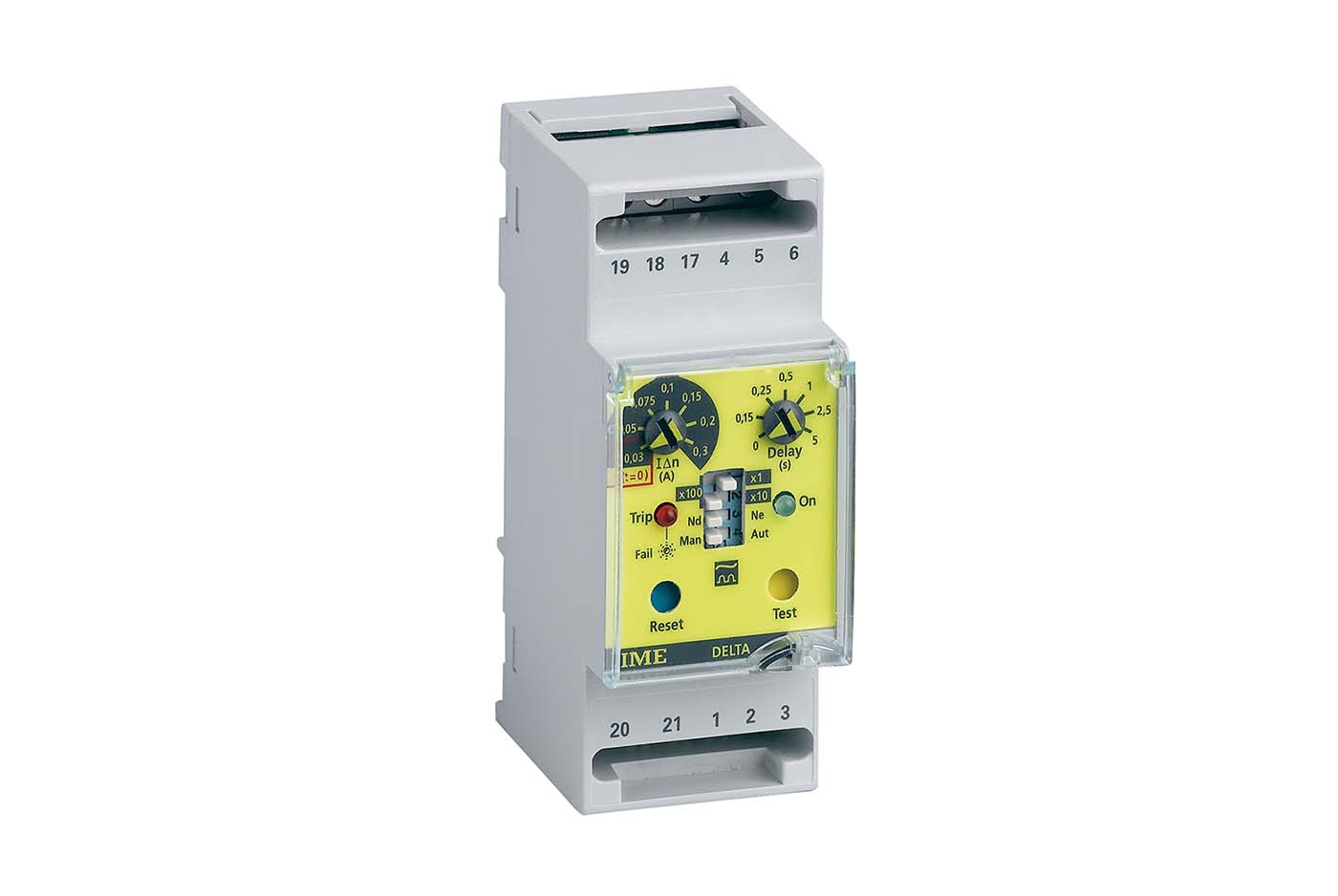

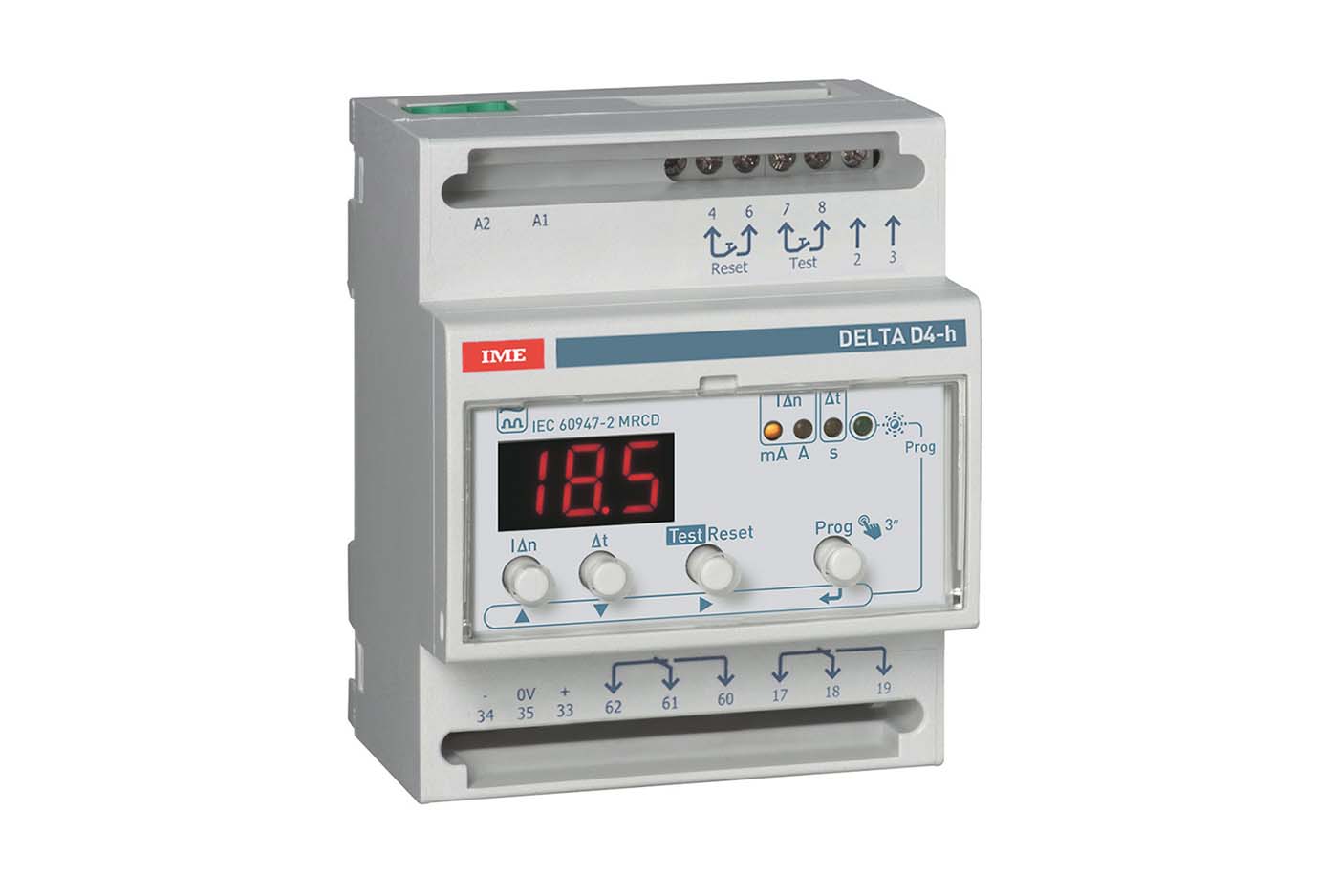

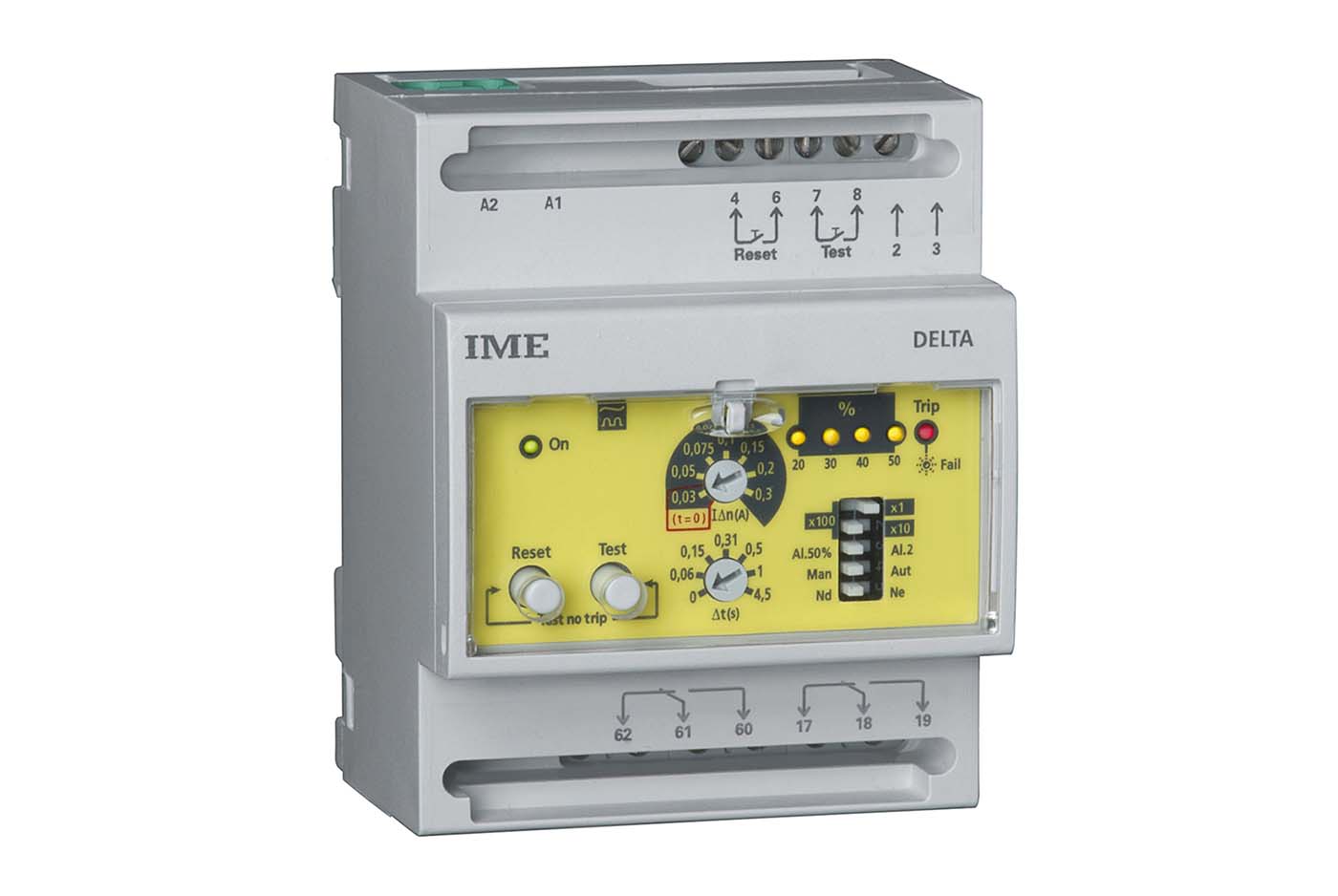

Relè differenziali a toroidi separate per installazione su guida DIN o ad incasso
CONTROLLO PERMANENTE DEL COLLEGAMENTO TRA RELE' DIFFERENZIALE E TOROIDE - al rilevamento di una qualsiasi anomalia del collegamento tra toroide e relè la protezione interviene automaticamente, senza dover aspettare il controllo periodico da effettuare con il pulsante di test.
ΔT REGOLAZIONE DEL TEMPO DI INTERVENTO - La regolazione del tempo Δt di intervento rende questa serie la soluzione ideale per la realizzazione di sistemi di protezione selettiva; la regolazione in corrente IΔn permette di proteggere persone e beni contro le dispersioni non desiderate o pericolose.
VERSIONE CON FILTRO COMPONENTI ARMONICHE - Con l’evoluzione delle esigenze impiantistiche e l’introduzione di apparati dotati di elettronica di potenza negli impianti, sono stati realizzati i modelli F, con filtro componenti armoniche per impianti fortemente perturbati.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

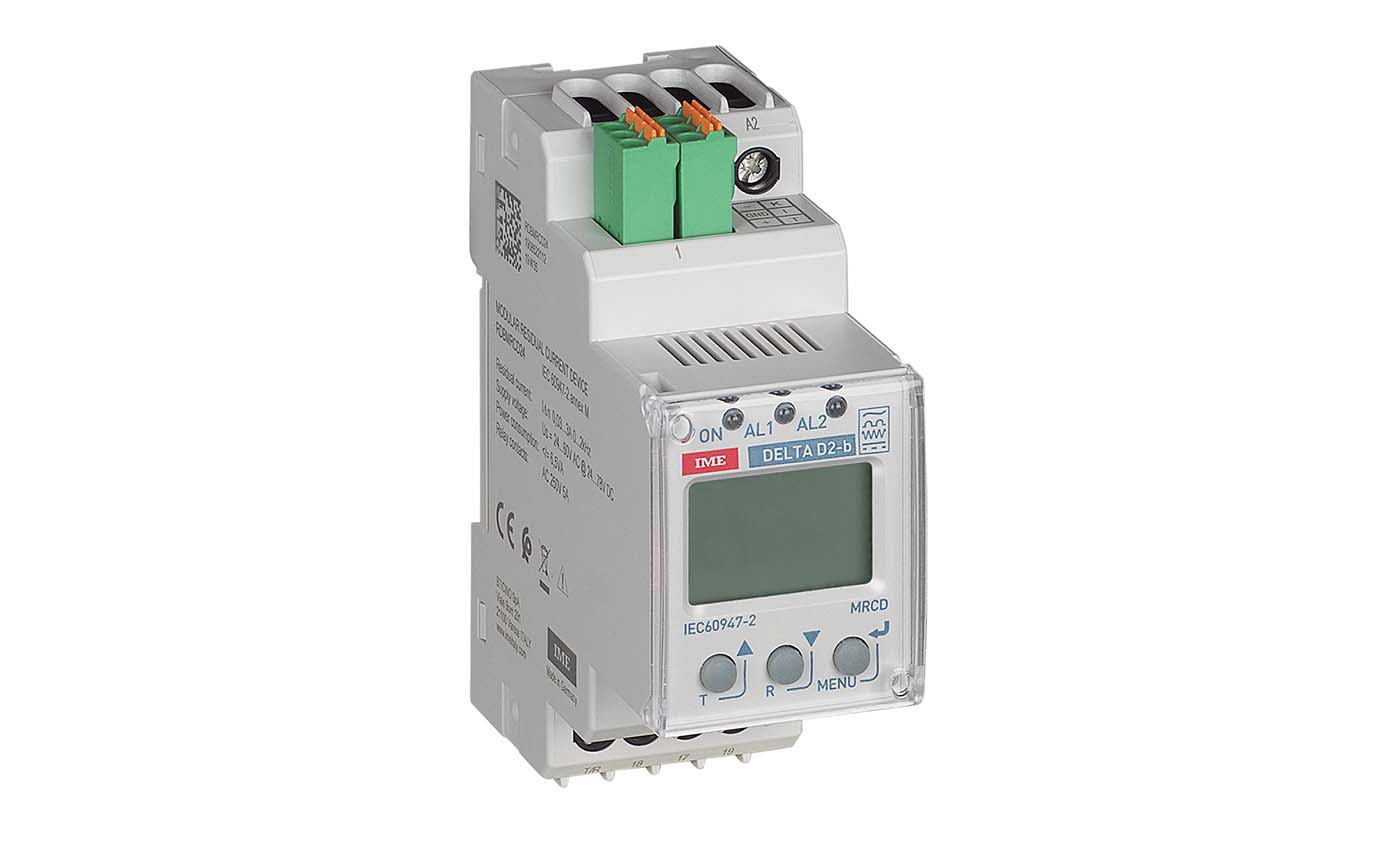

Relè differenziale di tipo B
Il relè differenziale di tipo B è un apparecchio, conforme alla norma IEC 60947-2 allegato M, in grado di rilevare correnti alternate differenziali sinusoidali o a componente continua pulsante unidirezionali o correnti differenziali continue, che potrebbero essere dannose o pericolose.

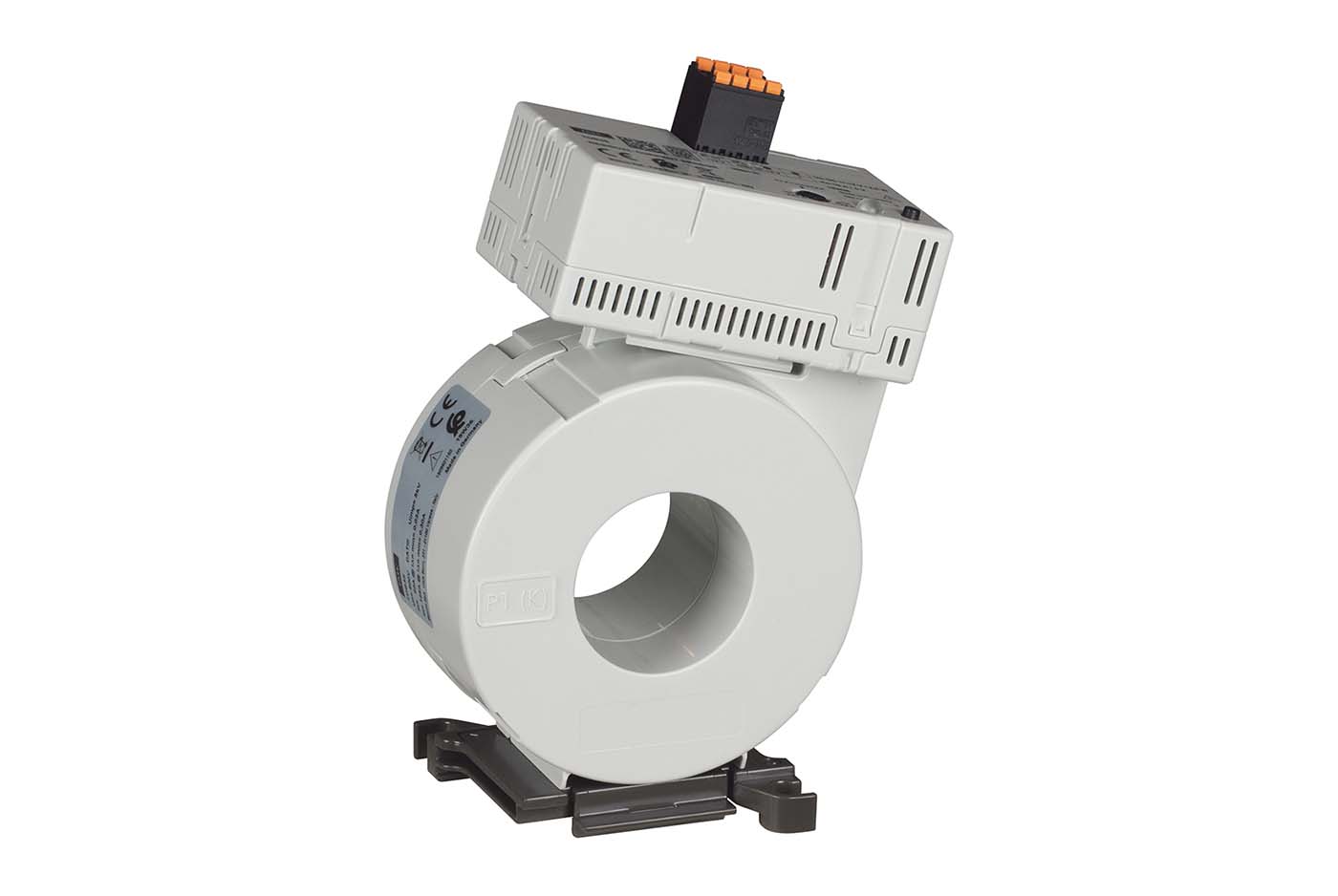

Il relè differenziale è a sua volta collegato ad un toroide speciale TDB a nucleo chiuso, disponibile in 4 misure, che rileva le correnti di dispersione negli impianti.
Lo sgancio dell’interruttore associato avviene mediante sganciatore di minima tensione (UVR) o a lancio di corrente (ST).

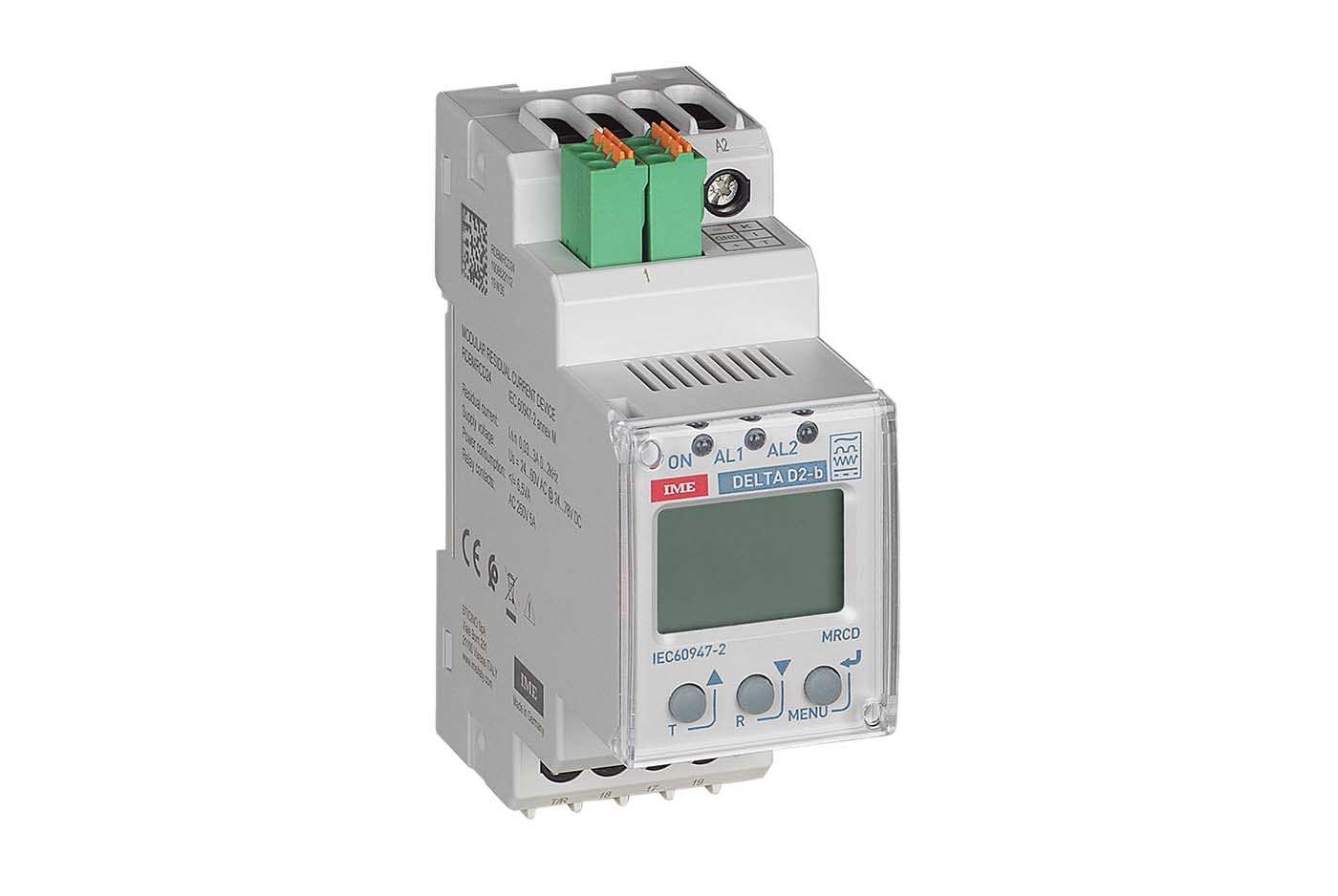

I relè Delta D2-b con i relativi toroidi, in abbinamento con gli interruttori Megatiker BTicino e relative bobine di sgancio sono stati certificati per la protezione addizionale contro i contatti diretti.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

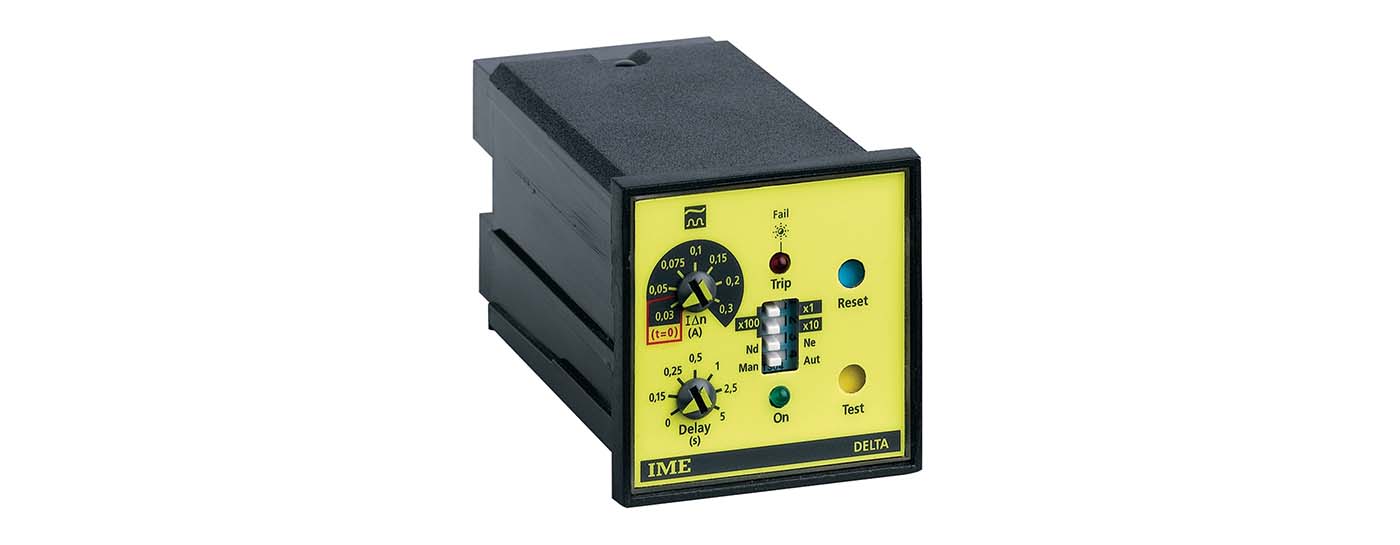

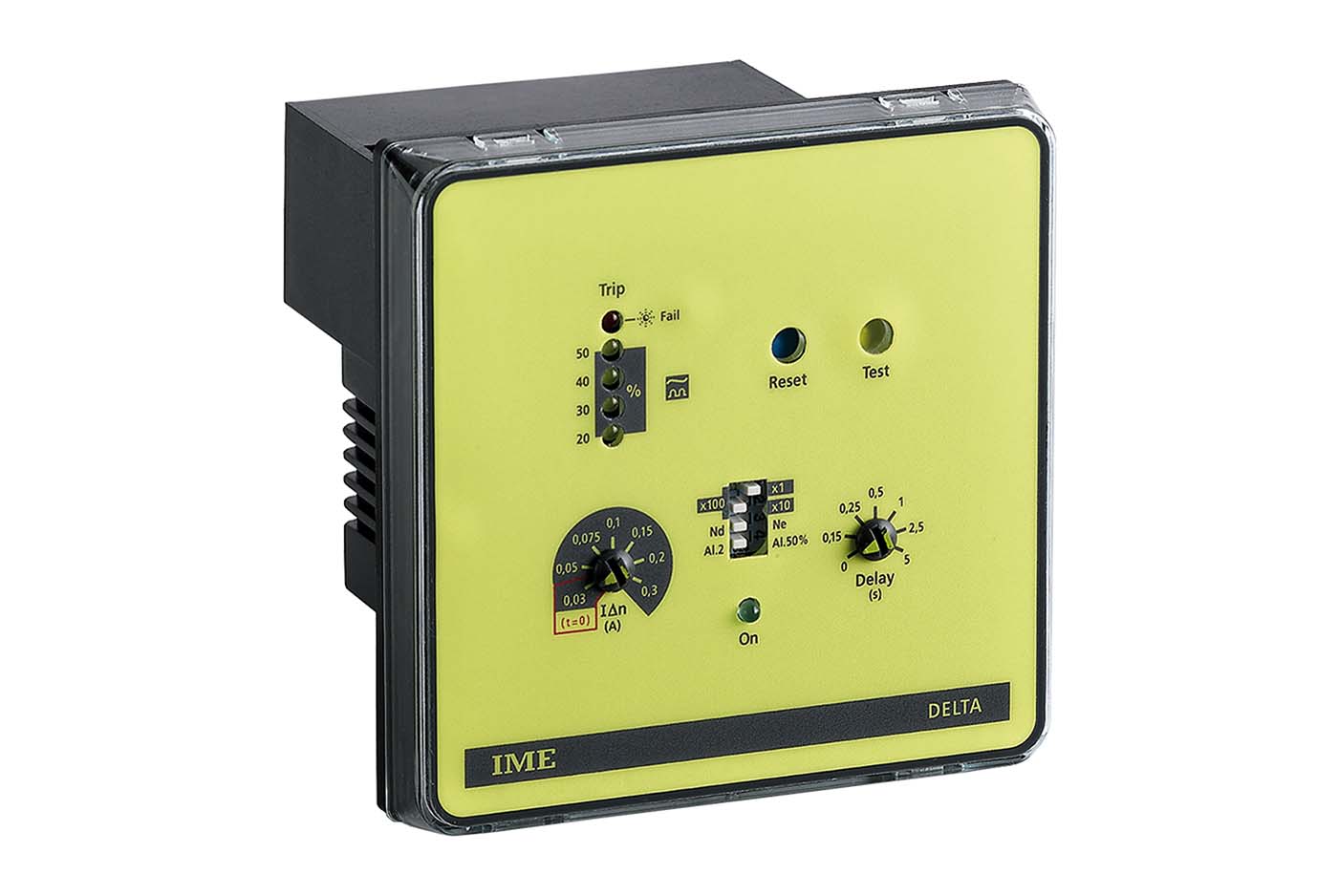

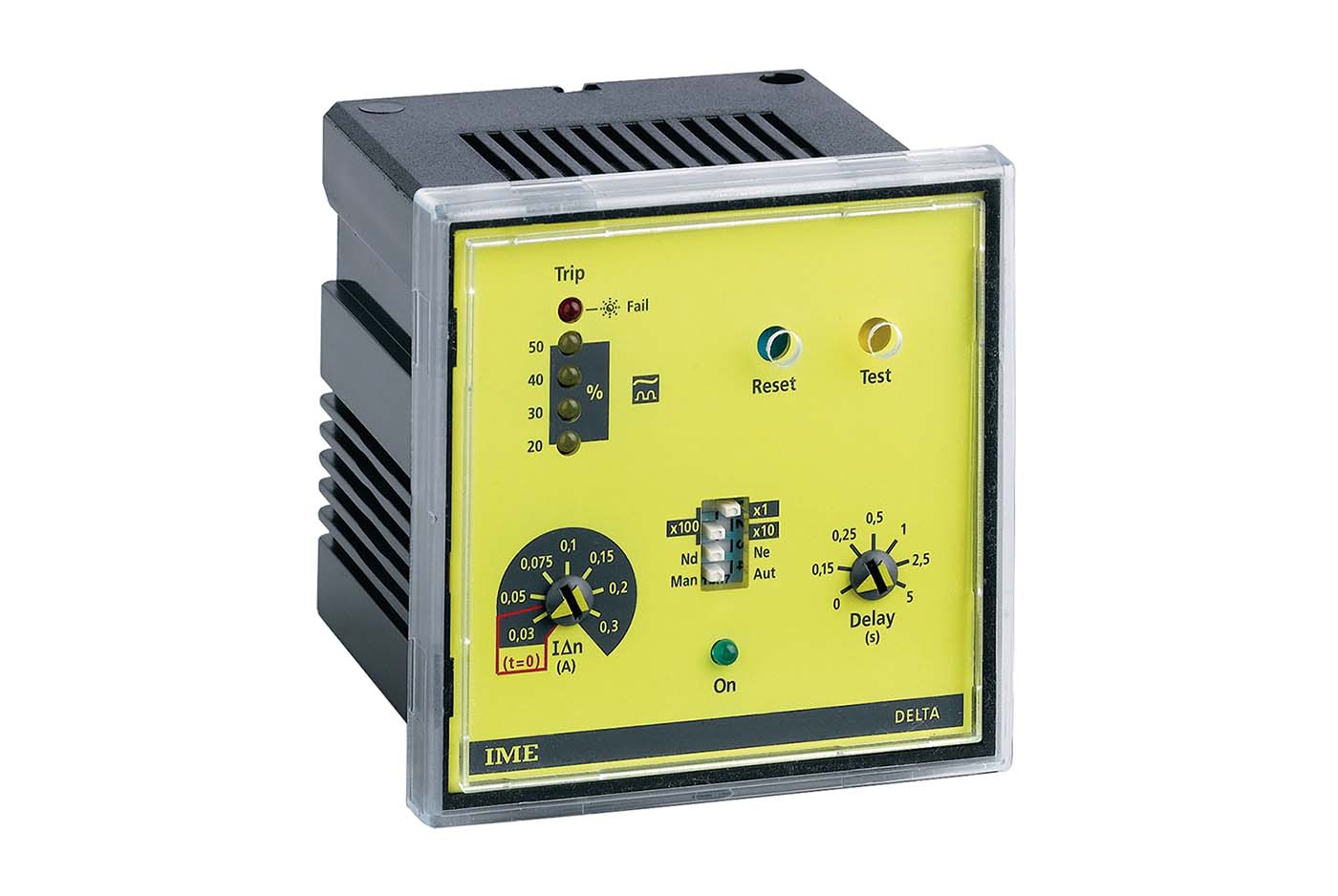

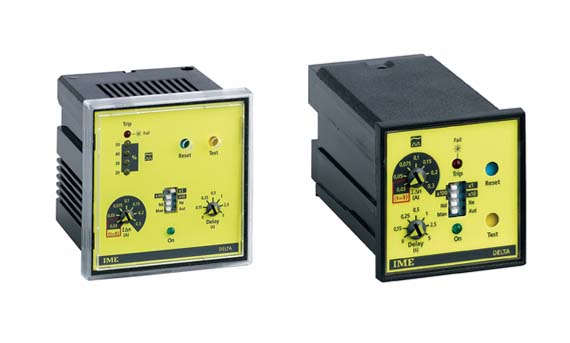

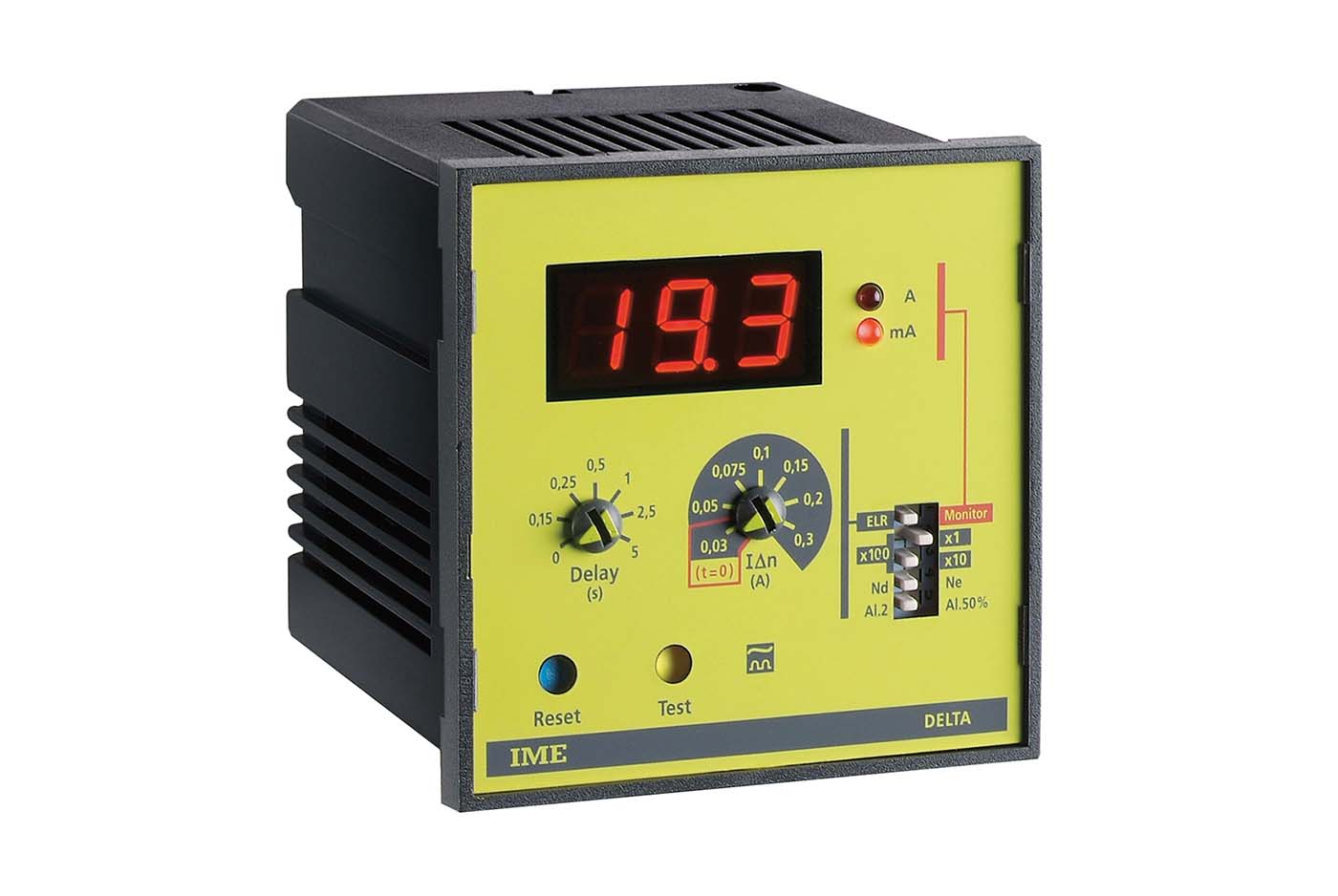

Disponibili nelle versioni con dimensioni 48x48mm, 72x72mm e 96x96mm.
L'ampia gamma consente di soddisfare ogni esigenza installativa a pannello in quadri e armadi elettrici.
La programmazione dei tempi e delle correnti di intervento sono estremamente semplici ed intuitive.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!
I valori di energia sono tutti mostrati con 9 cifre che consentono una durata più lunga del conteggio. Le caratteristiche sono:
- Display retroilluminato
- Modalità semplificate della modalità di lettura, anteprima della pagina successiva, impostazioni ...
- Misura bidirezionale (E + ed E-)
- Misura dei parziali di energia attiva e reattiva
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

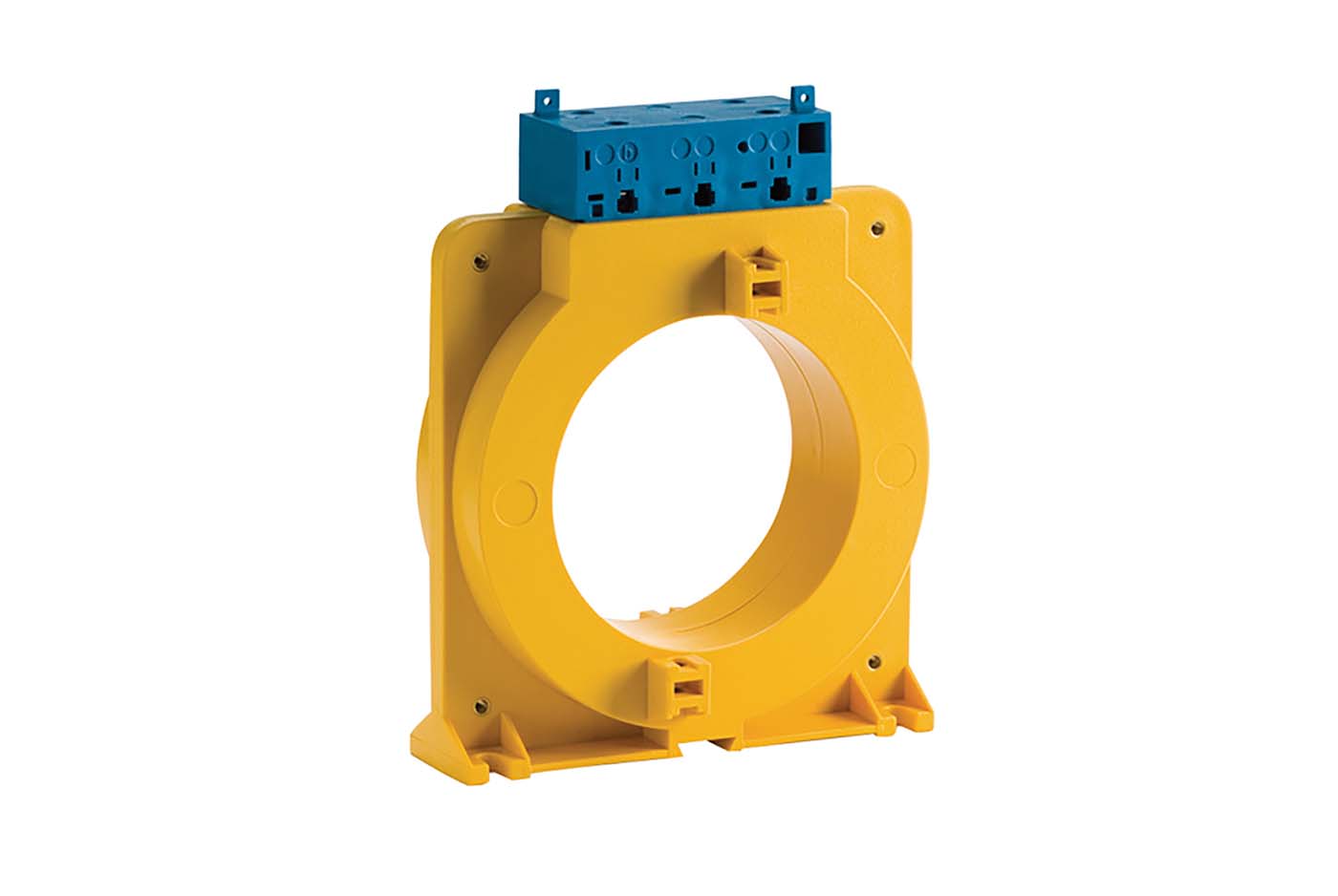

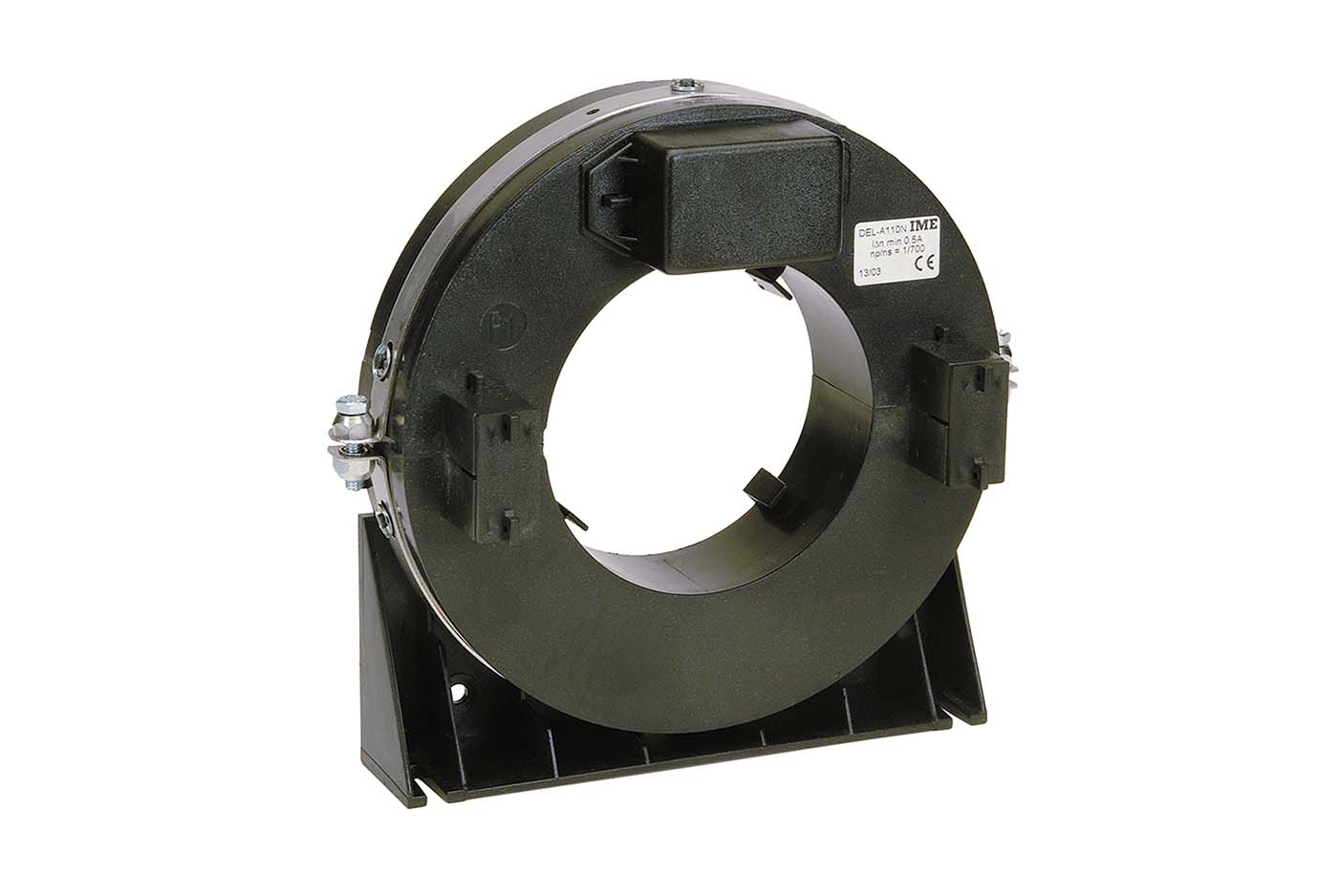

I toroidi sono gli strumenti in grado di rilevare gli squilibri di corrente dovuti a guasti o a dispersioni.
Questi dispositivi, abbinabili ai relè differenziali, e disponibili in diverse versione, garantiscono la massima precisione della misura e la garanzia di sicurezza prevista dalle norme.
