Quadri di media tensione QMT

Soluzioni per cabine di distribuzione secondaria MT/BT.

Catalogo

QMT soluzioni componibili

La gamma di quadri per media tensione si compone di scomparti ad isolamento in aria per impianti di distribuzione fino a 630 A a 24kV.
Gli scomparti sono modulari componibili e totalmente intercambiabili e permettono di realizzare con la stessa facilità quadri complessi o di piccole dimensioni.

03_QMT
04_QMT

Soluzioni monoblocco

La gamma comprende inoltre soluzioni pronte all’uso definite “Monoblocchi”, tale offerta è in grado di coprire le principali esigenze installative richieste dalle norme di riferimento.
Di standard i prodotti della gamma QMT garantiscono la tenuta all’arco interno, sul fronte e sui lati del quadro fino a 12,5 kA per 1s e sono adatte per l’installazione all’interno di locali anche di piccole dimensioni.
Tutti i dispositivi hanno una tensione nominale di tenuta ad impulso atmosferico tra le fasi e verso terra pari a 125 kV.
Il grado di protezione dal fronte è IP3X secondo le norme CEI-EN 60529.
Soluzioni pronte all’uso già dotati di tutti gli accessori come relè di protezione e sensori di misura, queste unità coniugano semplicità e completezza.

Soluzioni compatte per tutte le installazioni

La gamma di quadri QMT offre diversi scomparti a dimensione ridotta, che offrono in un ingombro di 375 mm le stesse prestazioni di una soluzione classica di ingombro 750 mm.

05_QMT
06_QMT_1

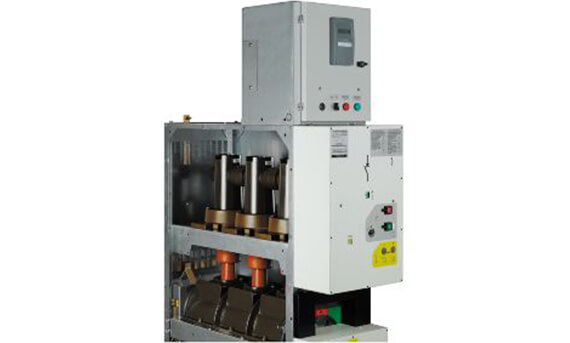

Interruttore di manovra sezionatore in SF6

Caratteristica degli interruttori di manovra-sezionatori è l’involucro in blocco unico che contiene il meccanismo di manovra isolato in gas.
La tipologia costruttiva garantisce la massima sicurezza di tenuta della pressione interna del gas.
In caso di sovrapressioni accidentali l’interruttore è dotato di valvola di sicurezza che permette la fuoriuscita del gas dalla parte posteriore dell’interruttore rendendo così sicure tutte le manovre dell’operatore.

06_QMT_2

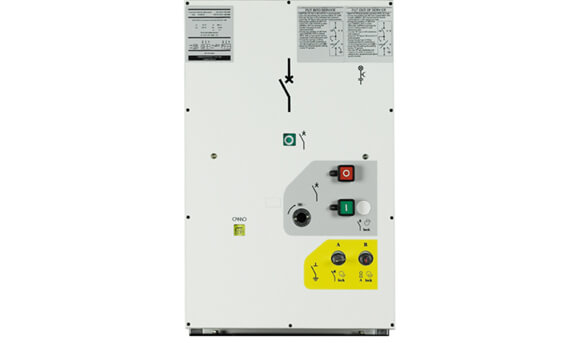

Controllo visivo dei contatti

Per rendere ancora più sicura l’interfaccia operatore apparecchiatura, il sezionatore è dotato di due tipi di segnalazione di posizione:

  1. Un sinottico animato, solidale ai contatti mobili dell’apparecchio.
  2. Un oblò frontale, trasparente, attraverso il quale è sempre possibile controllare visivamente la posizione e lo stato dei contatti.
06_QMT_3
Interruttore in vuoto

Gli interruttori in vuoto sono realizzati a poli separati ognuno dei quali contenente un’ampolla sotto vuoto inglobata in resina; questa caratteristica garantisce protezione da urti, condensa o polvere e assicura la tenuta all’impulso atmosferico sulla superficie esterna dell’ampolla.
Gli interruttori in vuoto a pressione sigillata (garantita secondo le norme IEC 62271-1 e CEI 17/1) sono oggi garanzia di durata elettrica, superiore anche a quella meccanica, e rispetto ambientale, dato che non rilasciano residui inquinanti

07_QMT_1

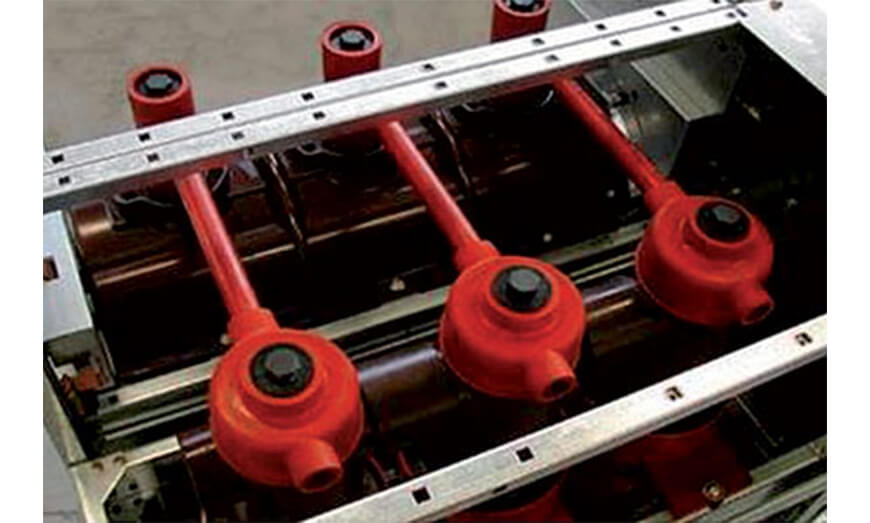

Connessioni interne isolate

Il collegamento interno tra i dispositivi avviene con accessori completamente isolati per ridurre la possibilità di guasto e per l’utilizzo in luoghi con condizioni ambientali difficili.

07_QMT_2
UPS per cabine di distribuzione secondaria

WHAD CAB è l’UPS monofase per la protezione nelle cabine MT/BT con potenze di 1250 VA e 2500 VA, è dotato di una riserva di carica che per garantire sempre il ripristino della funzionalità della cabina.
La gamma comprende cabinet batterie aggiuntivi che consentono di allungare l’autonomia fino a 3h.

08_QMT_1
Motorizzazioni

I quadri di media tensione possono essere motorizzati. I motori sono disponibili in diverse tipologie con comando a precarica di molle, comando di tipo 3D e di tipo LT

08_QMT_2

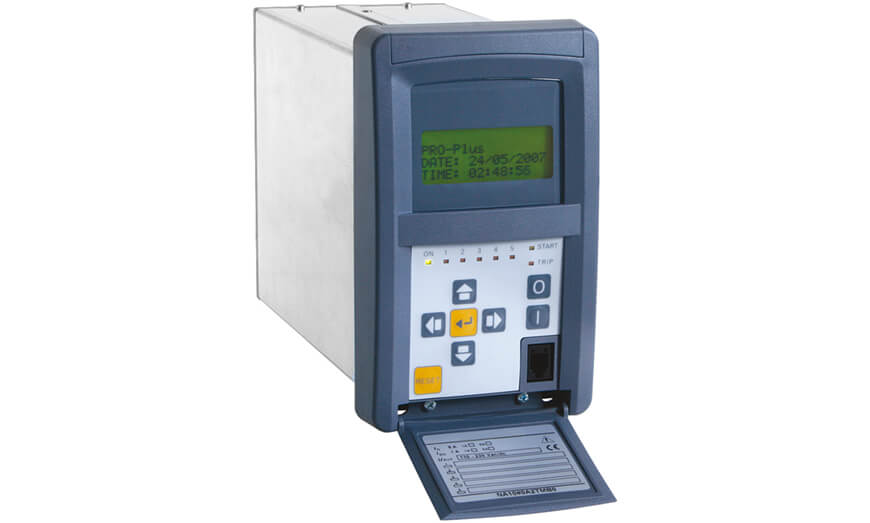

Relé di protezione

Gli scomparti possono essere equipaggiati con relé di protezione per il massimo della sicurezza e del controllo.
I relè vengono forniti installati e programmati con le specifiche del cliente.
