FTTH (Fiber To The Home): La fibra ottica negli edifici residenziali
Prodotti e soluzioni per la progettazione e realizzazione di impianti a fibra ottica per la distribuzione dei segnali digitali negli edifici residenziali.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!
Soluzione nata per rispondere alle richieste di predisposizione di punti di accesso dell’edificio e terminazioni di rete d’appartamento in fibra ottica, come richiesto dalla Legge 164/2014.
Architettura di un’installazione per distribuzione dei segnali in fibra ottica (Fiber To The Home).
In vigore dal 1 luglio 2015 il decreto contiene le indicazioni per la realizzazione della rete in un edificio.
La norma dice che “Tutti gli edifici di nuova costruzione devono essere equipaggiati con un’infrastruttura fisica multiservizio passiva interna all’edificio, costituita da adeguati spazi installativi e da impianti di comunicazione ad alta velocità in fibra ottica fino ai punti terminali di rete”.
Più precisamente l’articolo 135-bis ne approfondisce la tematica.
CARATTERISTICHE PRINCIPALI
L’architettura tipica è basata su dispositivi passivi connessi tramite cavi ottici:
- Distributori di segnali posti nei locali tecnici dell’edificio, definiti come Centri Servizi Ottici di Edificio (CSOE);
- Punti di accesso posti nelle singole unità immobiliari dell’edificio, definiti come Scatole di Terminazione Ottica d’Appartamento (STOA);

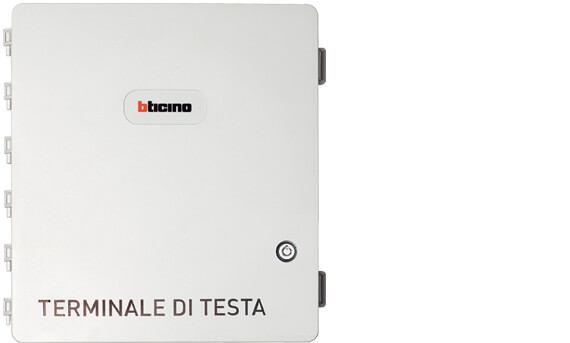

- Punti di connessione dei segnali in fibra ottica di antenna TV/Satellitare definiti come Terminali di Testa TV/Satellite.
Scopri l’offerta completa FTTH.
L’innovazione Bticino, oltre a tutti i prodotti, riguarda in particolare i cavi ottici di connessione tra i punti di accesso delle singole unità immobiliari e i distributori di segnali posti nei locali tecnici.

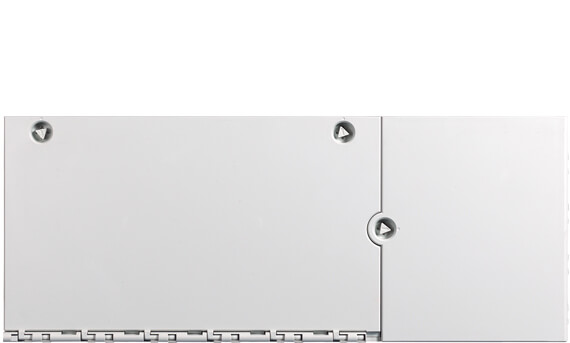

(Scatola di Terminazione Ottica di Montante)
Connette i segnali in fibra ottica di antenna TV/Satellitare al CSOE TV al fine di smistarlo nelle unità abitative.
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

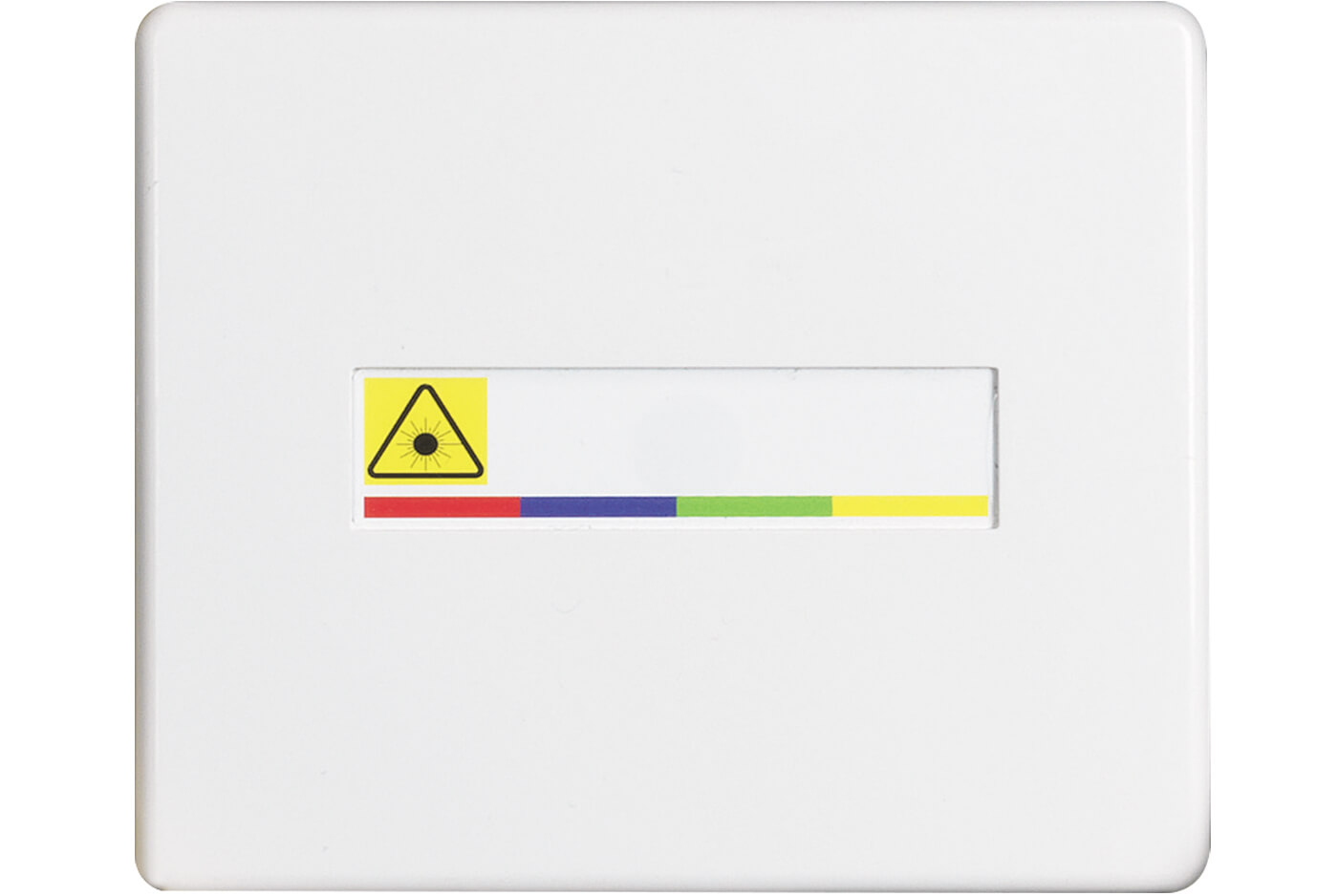

(Scatola di Terminazione Ottica di Appartamento)

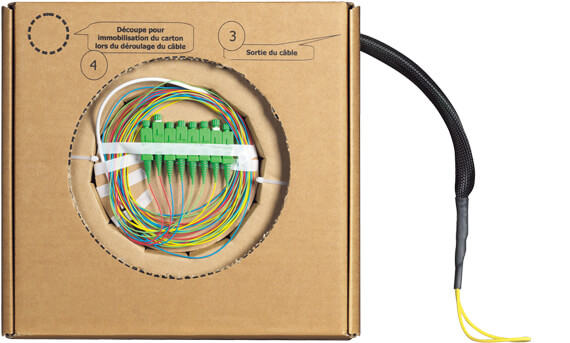

Elemento da installare a muro/ DIN in appartamento. Dotato di 4 connettori fibra (FTTH 1, FTTH2, Satellite, Antenna) e di cavo ottico preconnettorizzato con sistema di tiraggio verso il CSOE FTTH (nessuna giunzione-solo tiraggio).
Ciao! Per scaricare questo contenuto devi prima accedere a MyBTicino!

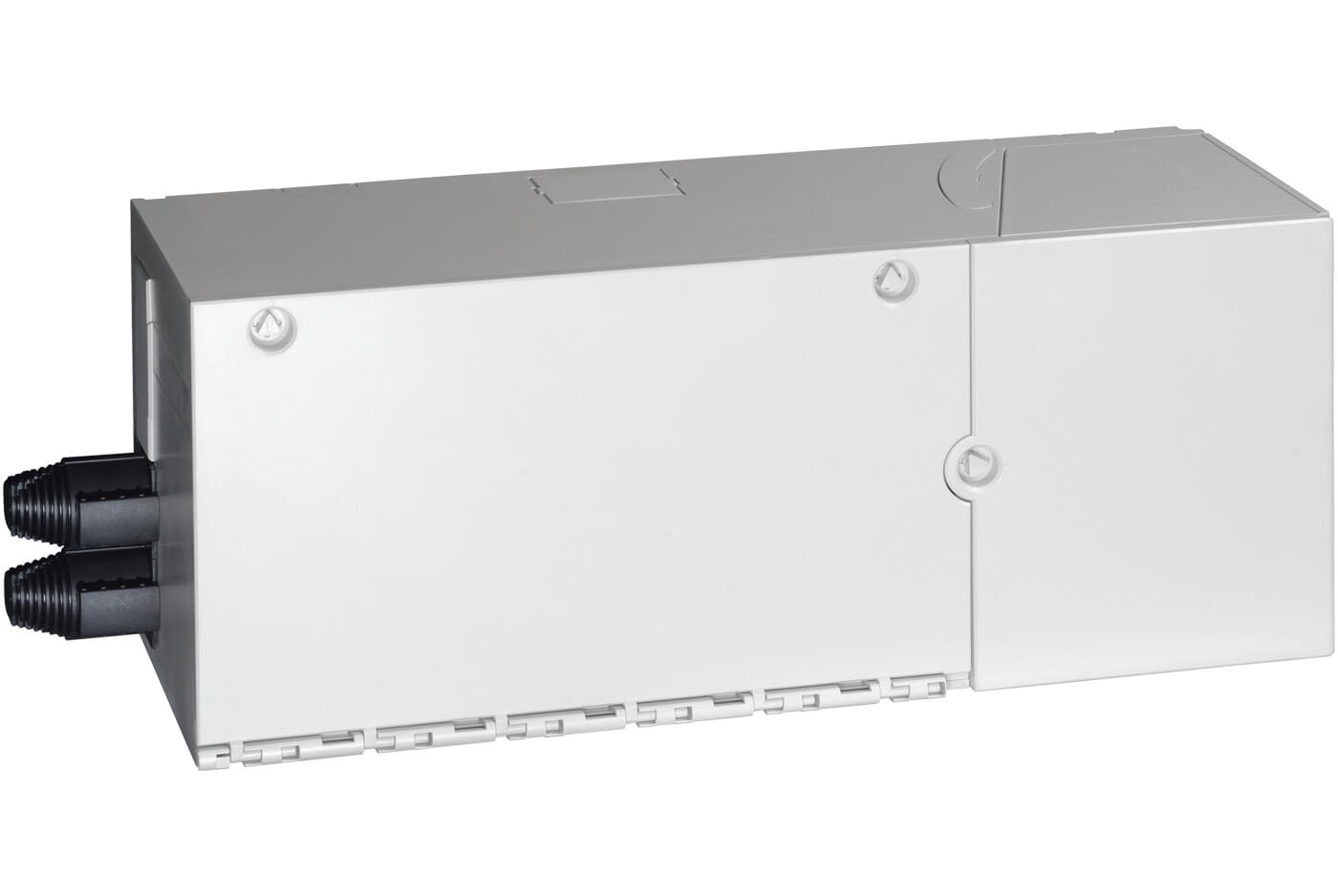

(Centro Servizio Ottico di Edificio TV)
Raccoglie il cavo proveniente dal terminale di testa (fibre di TV/satellite) per smistare i segnali TV/SAT nelle unità abitative. Ogni fibra sarà divisa in N fibre (N=numero di COSE FTTH) attraverso degli splitter, per portare il segnale al CSOE FTTH corrispondente ad ogni appartamento.

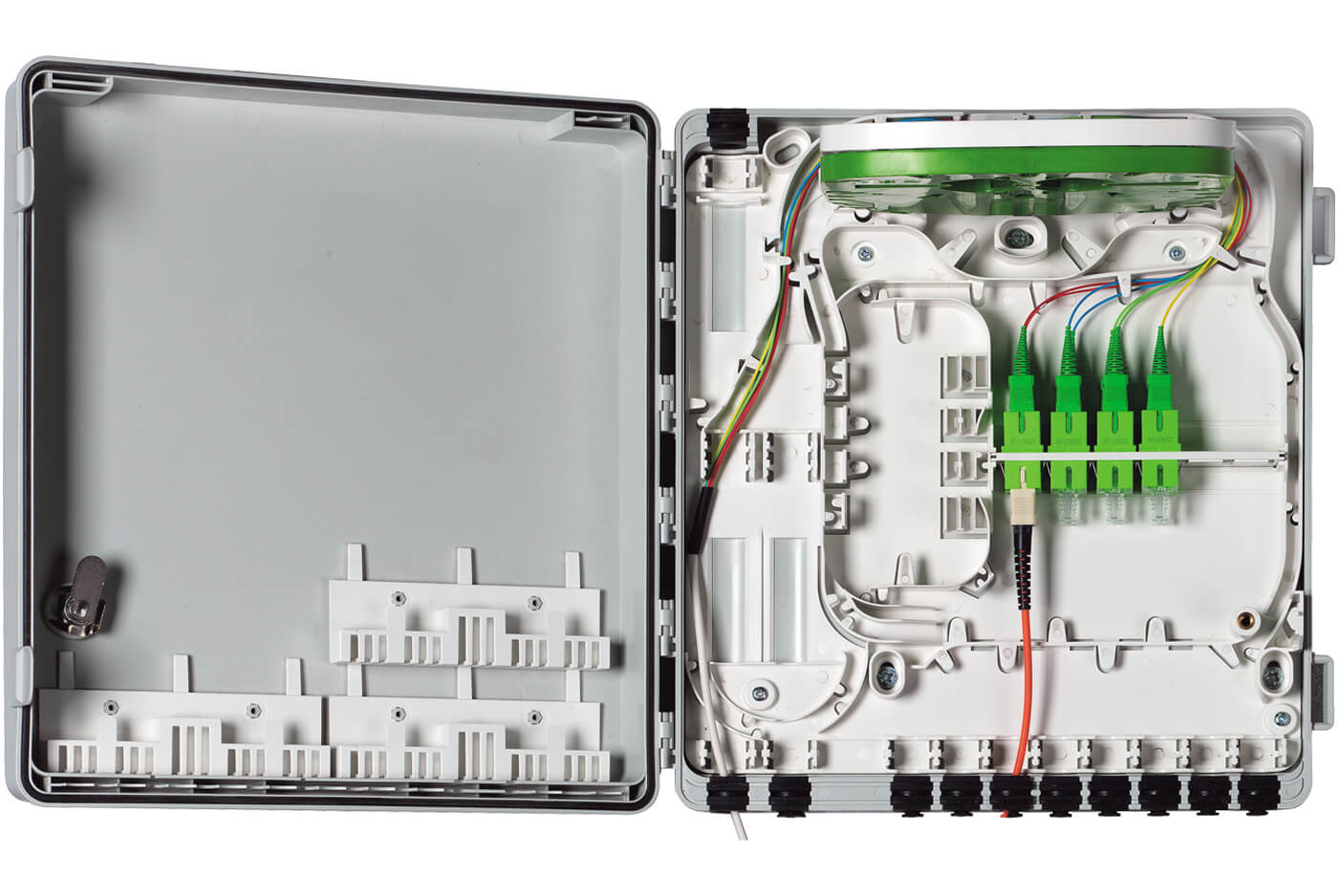

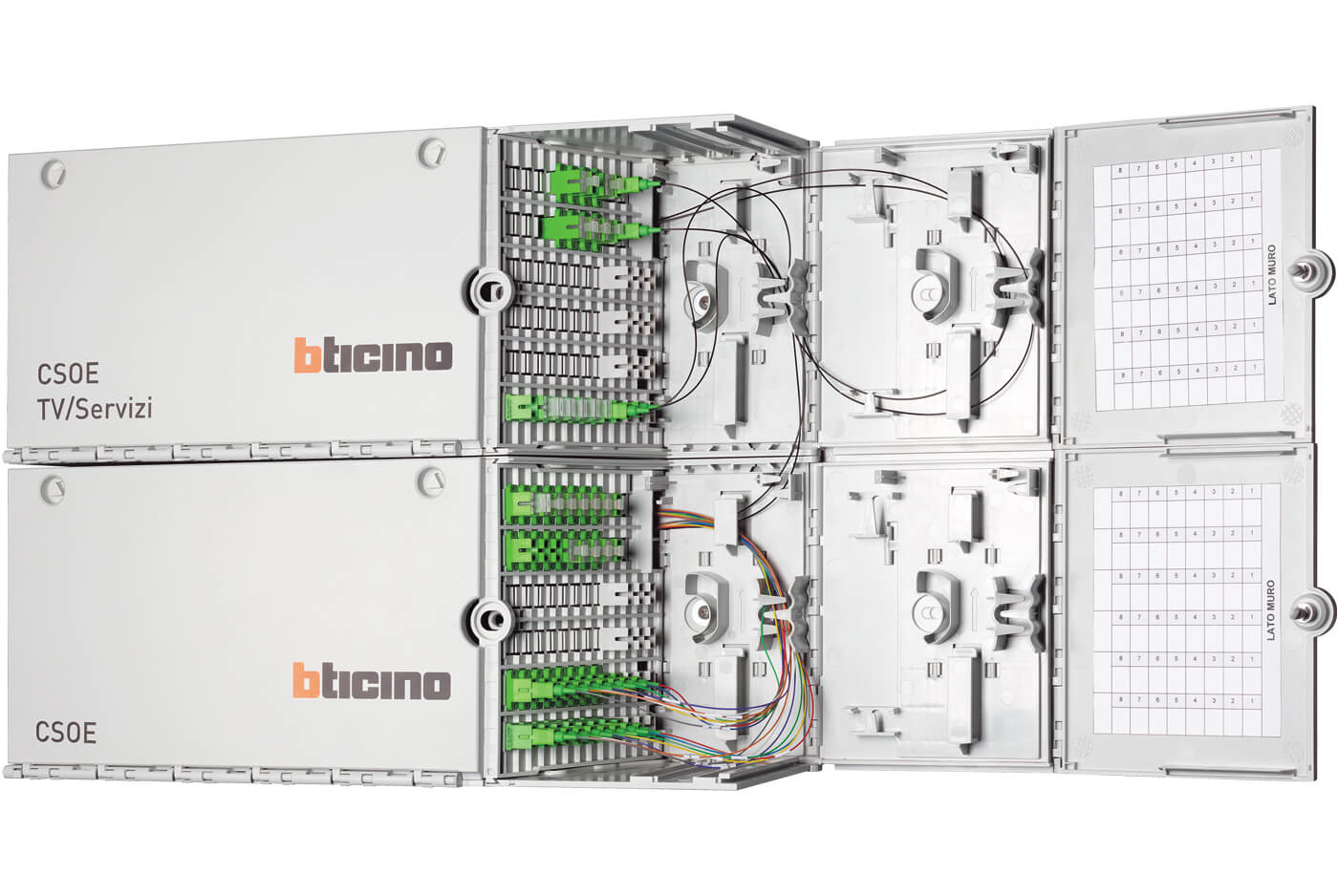

(Centro Servizio Ottico di Edificio)
Elemento che connette le fibre provenienti da ogni STOA di appartamento, le connette ad una rastrelliera utile all’operatore di TLC per i segnali provenienti dal sottosuolo. Le fibre TV e satellite provenienti dal CSOE TV saranno splittate per gli 8 appartamenti con splitter 1×8. Un CSOE connette fino a 8 unità abitative.
(Quadro per la Distribuzione dei Segnali di Appartamento)

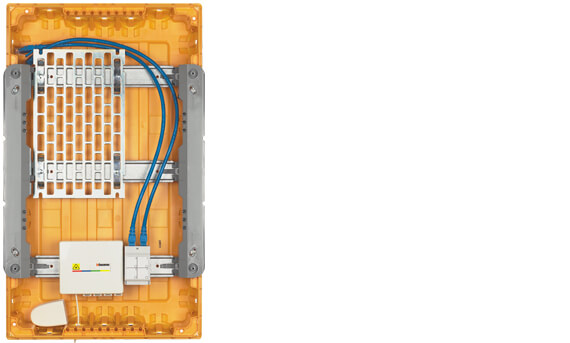

Il QDSA viene realizzato unendo l’apposito kit (Home Network, articolo C9KQDSA36M) di componenti passivi del cablaggio strutturato con uno qualsiasi dei centralini della gamma BTicino (Linea Habita, Linea Space, Flatwall) da 36 moduli DIN. I kit vengono montati su guida DIN, in modo rapido, flessibile e riconfigurabile.
(Quadro per la Distribuzione dei Segnali di Appartamento)

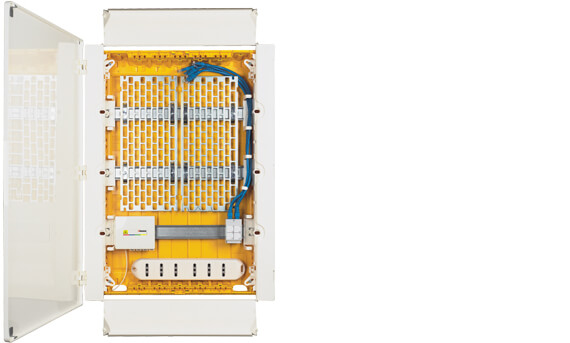

Il QDSA viene realizzato unendo l’apposito kit (Home Network, articolo C9KQDSA54M) di componenti passivi del cablaggio strutturato con uno qualsiasi dei centralini della gamma BTicino (Linea Habita, Linea Space, Flatwall) da 54 moduli DIN. I kit vengono montati su guida DIN, in modo rapido, flessibile e riconfigurabile.
